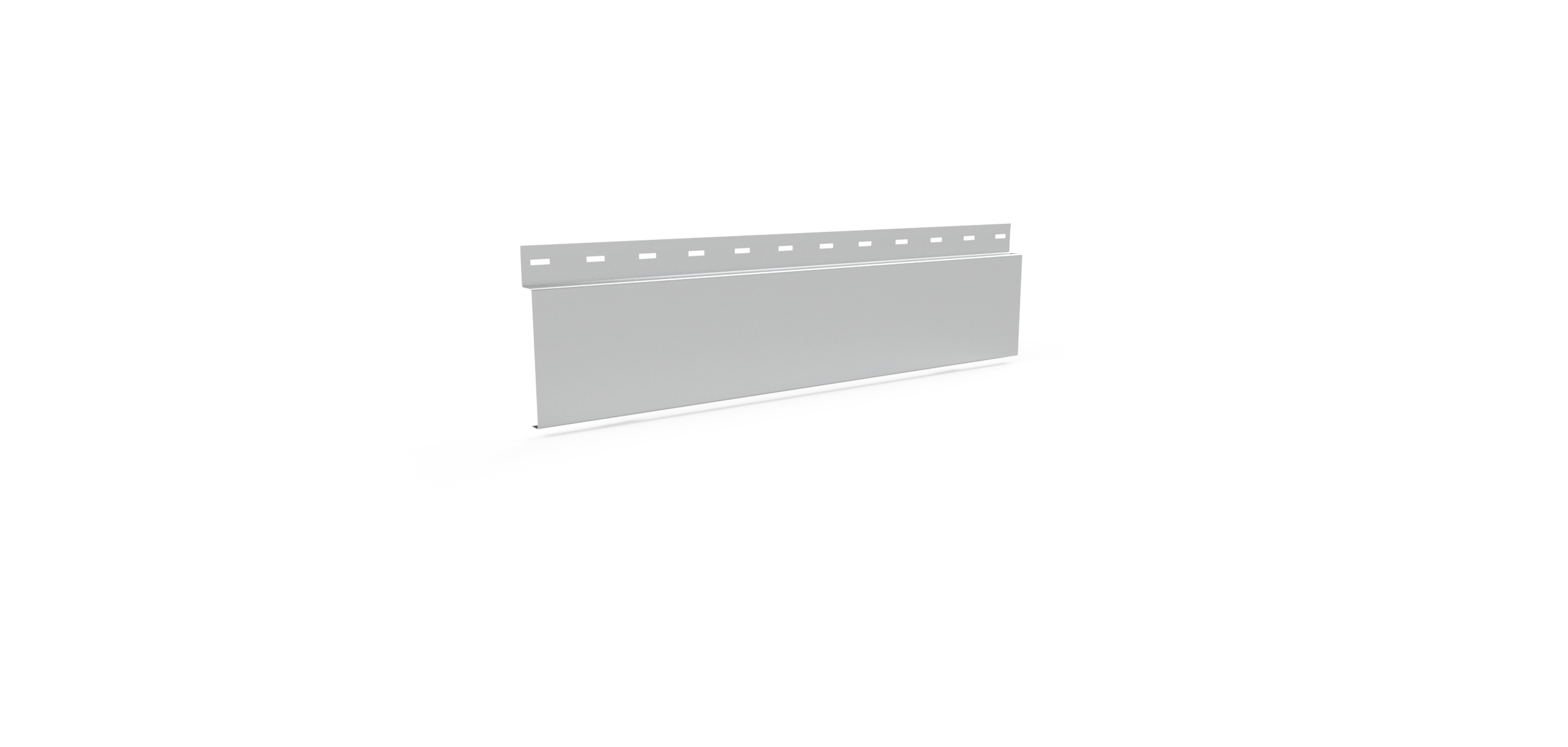

AVG KAMA H
Kovové lamely AVG KAMA H nabízí projektům moderní design a vzhled. AVG KAMA H stěnové lamely pro odvětrané fasády a interiérové obklady mohou být vyrobeny v různých volitelných rozměrech (délka x výška x hloubka) nebo i v pravidelných a nepravidelných tvarech. Fasádní a obkladové lamely AVG KAMA H jsou vhodné pro projekty, kde je požadováno subtilní liniové členění fasády, technicky čistý detail a vizuálně nerušený povrch bez viditelných spojovacích prvků.
Kovová lamela pro provětrávané fasády a interiérové obklady AVG KAMA H nabízí skryté kotvení díky kterému působí obklad kompaktně a elegantně, přičemž montážní princip umožňuje efektivní a přehledné osazování jednotlivých prvků.
Kovové lamely pro fasády a obklady AVG KAMA H mohou být upraveny v různých barevných odstínech AVG ARCHITECTURE COLOR & INDUSTRY. Stěnové lamely pro odvětrané fasády a interiérové obklady AVG KAMA H mohou mít standardní nebo obrazovou perforaci i v kombinaci embosovaných vzorů.

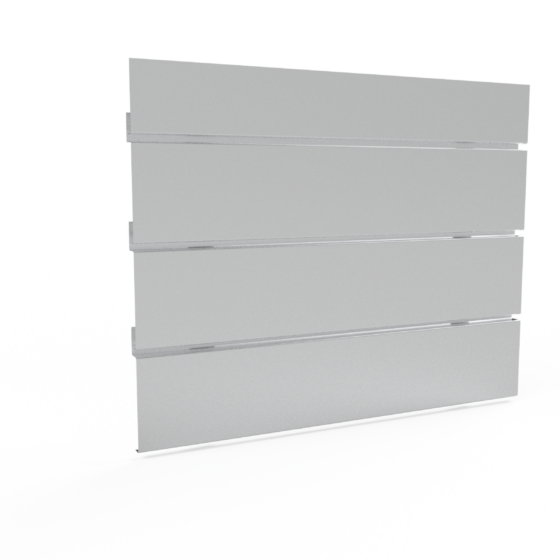

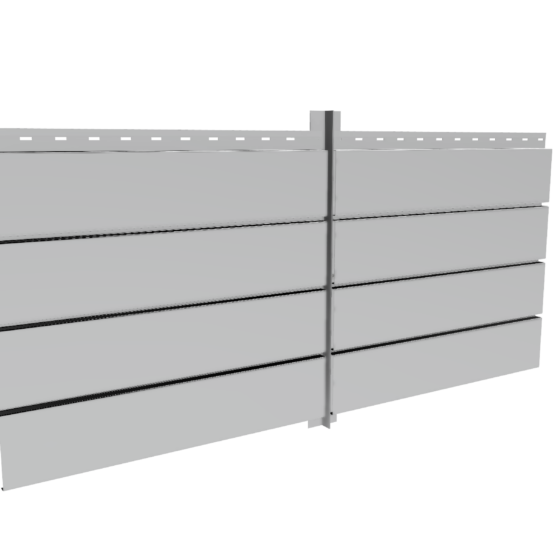

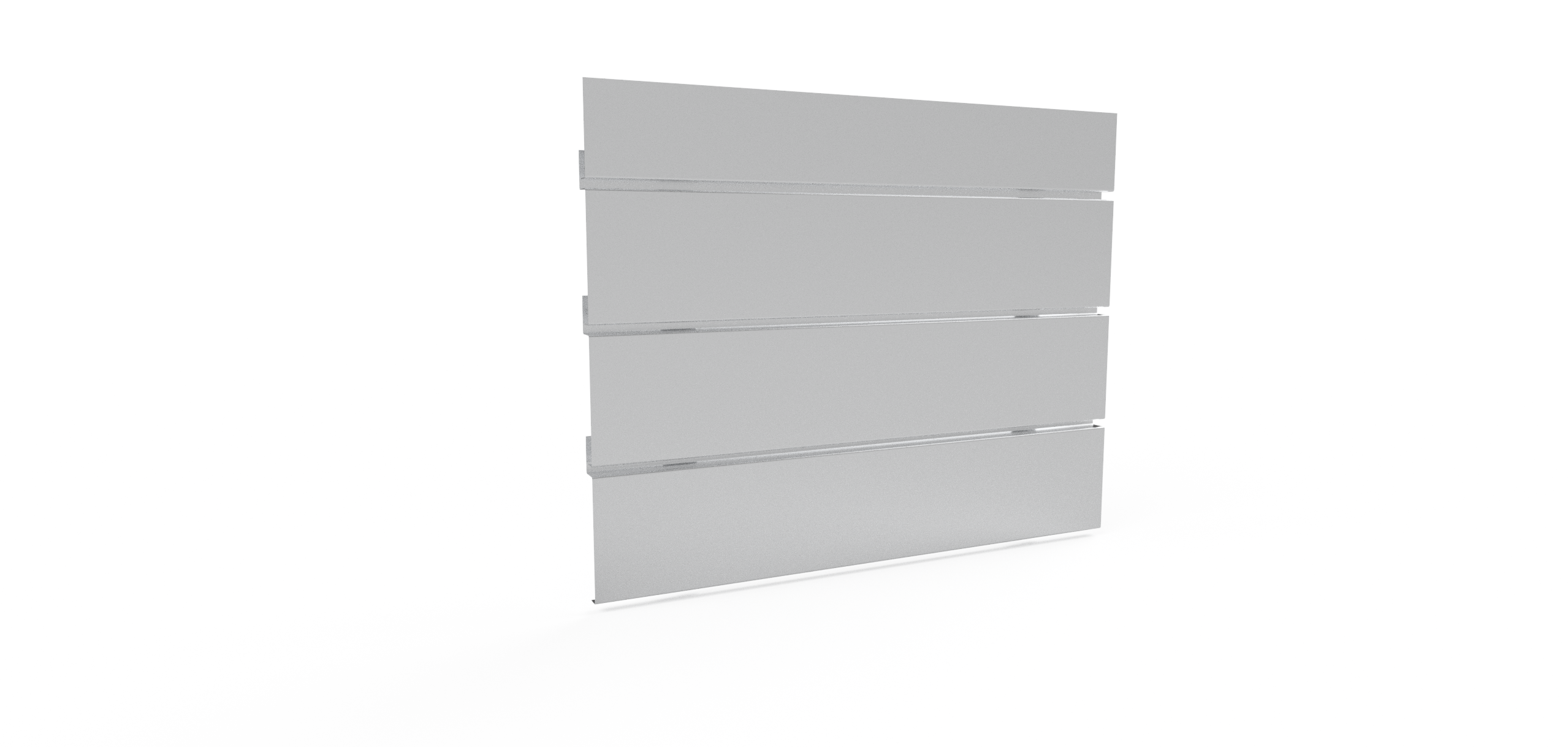

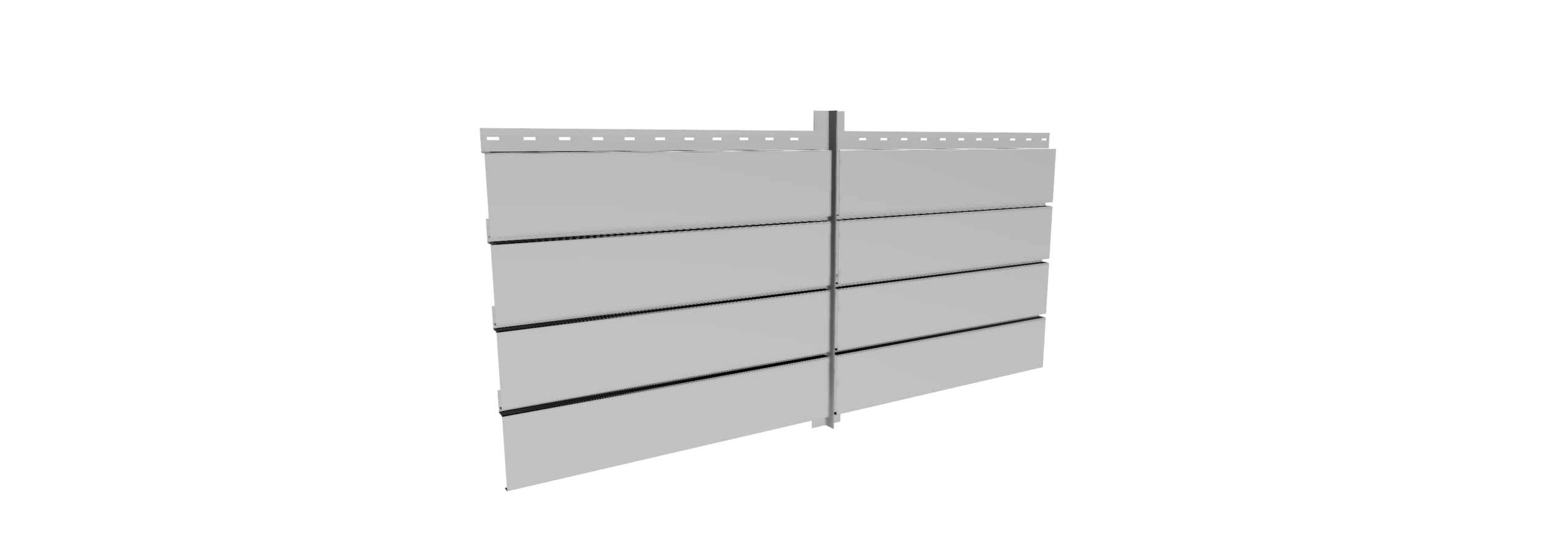

HORIZONTÁLNÍ KLADĚNÍ
VERTIKÁLNÍ KLADĚNÍ
NEPRAVIDELNÉ KLADĚNÍ
HORIZONTÁLNÍ
NEPRAVIDELNÉ KLADĚNÍ
VERTIKÁLNÍ

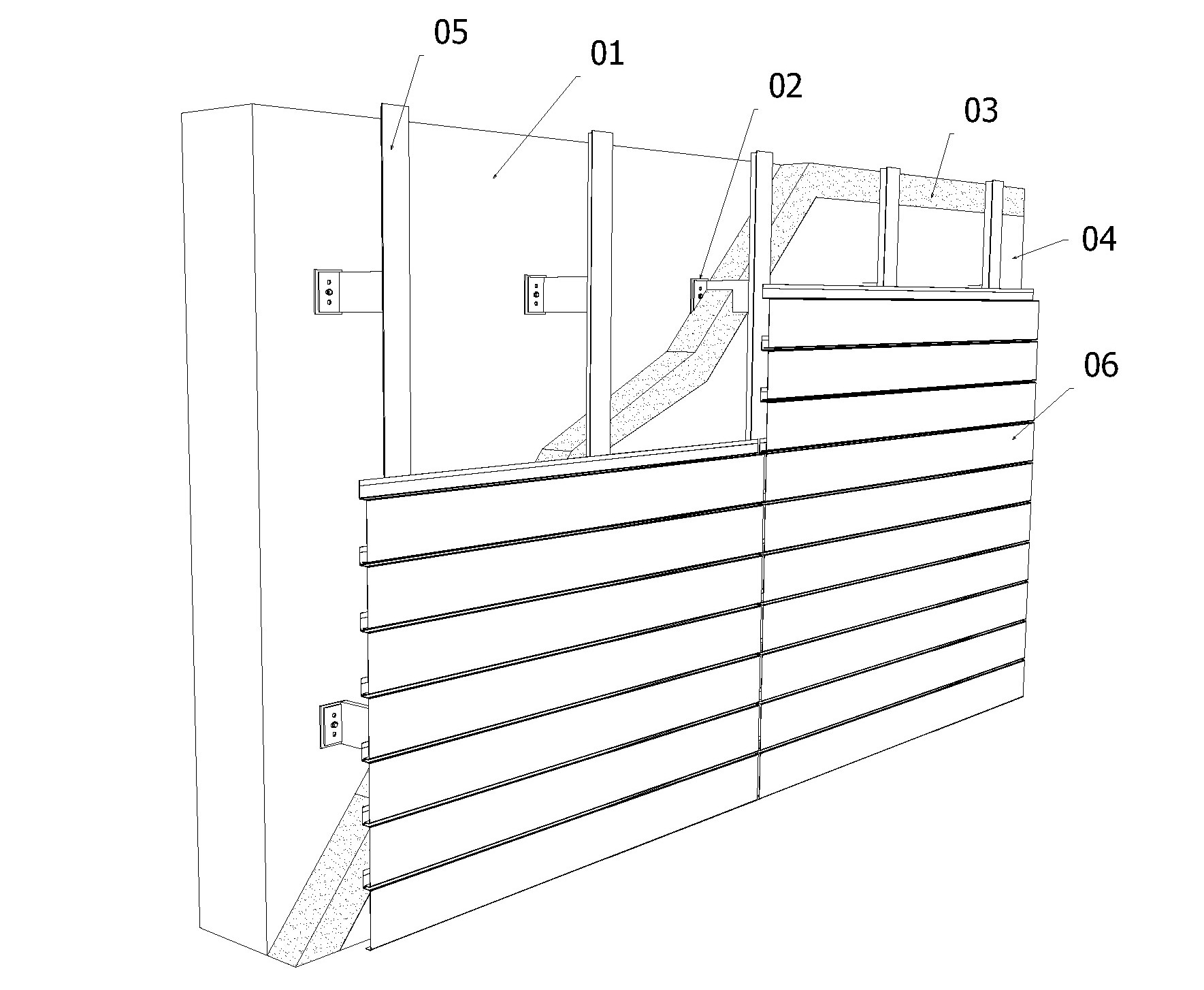

- 01 stěna
- 02 konzole
- 03 tepelná izolace
- 04 difúzní ochranná hydroizolační fólie
- 05 svislý kovový profil T, L, J, U
- 06 kovový obklad AVG METAL
Kovový obklad AVG METAL se montuje na kovovou podkonstrukci (hliník, pozinkovaná ocel, jiná), která je obvykle upevněna do obvodové stěny.
Na obvodové stěně může být umístěna tepelná izolace různé tloušťky. Mezi tepelnou izolací a kovovým obkladem se doporučuje zachovat meziprostor přibližně 40 mm až 70 mm.
| TYP | AVG KAMA H |
|---|---|
|
KLADĚNÍ |
H = horizontální | V = vertikální* | X = kombinovaně* / překládané kladení* (na požádání) |
|

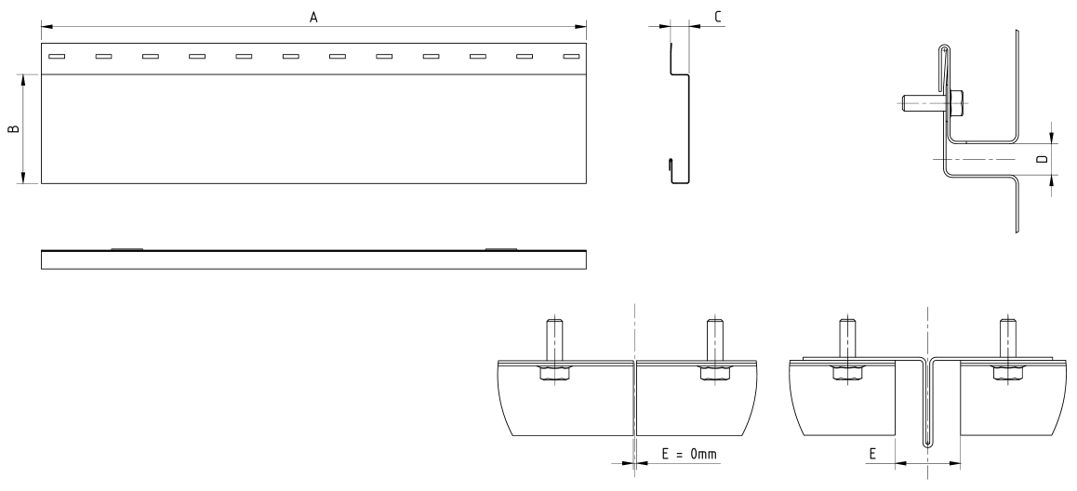

ROZMĚRY (mm) |
jiné rozměry a úpravy AVG KAMA H na požádání (nepravidelné, 3D prostorové) |
|
DÉLKA A |
300 – 4000 |≥ JINÉ* (na požádání) |
|
CELKOVÁ KRYCÍ DÉLKA |
A + E |
|
VÝŠKA B |
120 – 300 | max. 400 ≥ JINÉ* (na požádání) |
|
CELKOVÁ KRYCÍ VÝŠKA |
B + D |
|
HLOUBKA C |
25 – 40 | 20-50* (na požádání) |
|
SPÁRA E |
0 – 60 | voliteľné* (na požádání) |
|
SPÁRA D |
0 – 30 |
|
PERFORACE | OTVORY |
kruh | ovál | elipsa | vlna | čtverec | obdélník | šestiúhelník | kříž | trojúhelník | individuální vzory + kombinace s embosováním | obrazová perforace |
|
OTEVŘENÁ PLOCHA |
≤ 30-40% | perforace |
|
EMBOSOVÁNÍ – PROSTOROVÉ VZORY 3D |
kruh | čtverec | obdélník | trojúhelník | polokoule | individuální vzory + kombinace s perforacemi |
|
POŽÁRNÍ KLASIFIKACE |
|
|
MATERIÁL |
HLINÍK STANDARD + HLINÍK STUCCO OCEL FeZn + OCEL MAGNELIS jiné materiály a tloušťky na požádání* |
|
JINÁ POVRCHOVÁ ÚPRAVA |
POWDER COATING | COIL COATING | NATURAL | BRUSHED | JINÉ |
|
JINÝ MATERIÁL* |
HLINÍK STUCCO | OCEL MAGNELIS | OCEL FeZn | ALUZINC | CORTEN | MĚĎ | NEREZ |
|
POUŽITÍ |
FASÁDY | INTERIÉROVÉ OBKLADY | STROPNÍ PODHLEDY | DĚLICÍ STĚNY | BALKONOVÉ VÝPLNĚ A PLOTY | FASÁDNÍ LAMELA |
|
POZNÁMKA |
AVG METAL vám poradí a pomůže s výběrem výrobků a systémů pro váš projekt. Můžeme pro vás navrhnout a vyrobit také individuální řešení. |
|
* uvažované a plánované projektové řešení konzultujte s technickým oddělením AVG METAL |
|
A1 | nehořlavé | certifikovaná požární klasifikacePROLAMOVÁNÍ
AVG CENTER VALLEY
Symetrické jednolomové prolamování se středovým zapuštěním.
Plocha prvku je zalomena směrem do jednoho centrálního bodu, čímž vzniká čistý a technicky přesný V-profil.
AVG CENTER RIDGE
Symetrické jednolomové prolamování se středovým vrcholem.
Plocha prvku je zalomena směrem do centrálního vystouplého hřebene, čímž vzniká výraznější architektonický akcent.
AVG DOUBLE FOLD
Symetrické vícelomové prolamování s jedním středovým vrcholem a dvěma bočními zalomeními.
Oproti jednoduchému jednolomovému prolamování působí techničtěji, vytváří bohatší světelně-stínový efekt a zvyšuje konstrukční tuhost prvku.
AVG ZIG-ZAG FOLD
Rytmické vícelomové prolamování s opakovaným zalomením po celé šířce prvku.
Profil je tvořen soustavou pravidelně se opakujících lomů, které vytvářejí výrazný technický a dekorativní charakter.
BARVY AVG POWDER COATING
- AVG 9002 – BÍLO ŠEDÁ
- AVG 9010 – BÍLÁ
- AVG 9006 – STŘÍBRNÁ METALICKÁ
- AVG 9007 – TMAVÁ STŘÍBRNÁ METALICKÁ
- AVG 7016 – TMAVÁ ŠEDÁ - ANTRACIT
- AVG 9005 – ČERNÁ
- AVG 3000 – ČERVENÁ
- AVG 5010 – MODRÁ
- AVG 6011 – ZELENÁ
- AVG 6018 – ZELENÁ
- AVG 3009 – CIHLOVĚ ČERVENÁ
- AVG 1003 – ŽLUTÁ
- AVG 8014 – TMAVÁ HNĚDÁ
- AVG 2004 – ORANŽOVÁ
Barevnou úpravu kovových profilů AVG je třeba konzultovat. V případě, že vám nevyhovují barvy v základní nabídce, můžete si vybrat z extra široké nabídky barev AVG ACHITECTURE COLOR & INDUSTRY.
Orientační hmotnost PLECHY | PANELY | KAZETY
| HLINÍK | ALUMINIUM | PERFORACE | OTEVŘENÁ PLOCHA (%) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
Tloušťka materiálu |
0% |
10% |
20% |
30% |
40% |
50% |
60% |
|||
|
HMOTNOST VÝROBKU (kg/m2) |
||||||||||
|
1,00 mm |
2,71 |
2,41 |
2,13 |
1,85 |
1,61 |
1,32 |
1,08 |
|||
|
1,50 mm |
4,07 |
3,62 |
3,19 |
2,78 |
2,41 |
1,98 |
1,62 |
|||
|
2,00 mm |
5,42 |
4,83 |
4,26 |
3,71 |
3,22 |
2,64 |
2,16 |
|||
|
2,50 mm |
6,80 |
6,04 |
5,32 |
4,63 |
4,02 |
3,31 |
2,70 |
|||
|
3,00 mm |
8,13 |
7,24 |
6,32 |
5,56 |
4,82 |
3,97 |
3,23 |
|||
| OCEL | NEREZ | PERFORACE | OTEVŘENÁ PLOCHA (%) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
Tloušťka materiálu |
0% |
10% |
20% |
30% |
40% |
50% |
60% |
|||
|
HMOTNOST VÝROBKU (kg/m2) |
||||||||||
|
0,80 mm |
6,28 |
5,58 |
4,92 |
4,28 |
3,72 |
3,06 |
2,49 |
|||
|
1,00 mm |
7,85 |
6,98 |
6,15 |
5,35 |
4,64 |
3,82 |
3,12 |
|||
|
1,20 mm |
9,42 |
8,37 |
7,38 |
6,42 |
5,57 |
4,58 |
3,74 |
|||
|
1,50 mm |
11,80 |
10,46 |
9,22 |
8,03 |
6,97 |
5,73 |
4,67 |
|||
|
2,00 mm |
15,70 |
13,95 |
12,30 |
10,71 |
9,29 |
7,64 |
6,23 |
|||
Údaje uvedené v tabulkách mají obecný informativní charakter.
Perforace, embosované vzory a výseky SHAPCUT
AVG METAL nabízí široké možnosti perforací, embosovaných vzorů a výseků SHAPCUT do kovových materiálů. Kombinujeme technickou přesnost s designovou kreativitou pro exteriér i interiér. Každý vzor a rozměr přizpůsobujeme konkrétnímu projektu. Tak vznikají architektonická řešení, která jsou zároveň estetická i funkční.
Tyto údaje mají informativní charakter. Rozměry a průměry perforací, embosovaných vzorů, výseků SHAPCUT a jejich umístění (poloha, rozestup) do výrobků je třeba konzultovat s výrobcem. Všechny perforace, embosované vzory a výseky SHAPCUT lze po dohodě vzájemně kombinovat a takto vytvořit různé vzory nebo obrazové motivy.
| AVG KRUHOVÁ PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Průměr Ø (mm) |
|
|
Standard |
2, 4, 5, 6, 8, 10, 12, 15, 18, 20, 25, 28, 30, 35, 40, 45, 50, 60, 80 |
|
Individuál |
na požádání | ≤ 200 |
| AVG ELIPSOVÁ PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr šířka x délka (mm) |
|
|
Standard |
6×24 |
|
Individuál |
na požádání |
| AVG ČTYŘCOVÁ PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr (mm) |
|
|
Standard |
5×5 | 6×6 | 8×8 | 10×10 | 15×15 | 18×18 | 20×20 | 25×25 | 30×30 | 40×40 | 50×50 |
|
Individuál |
na požádání | ≤ 300×300 |
| AVG OBDÉLNÍKOVÁ PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr šířka x délka (mm) |
|
|
Standard |
10×20 | 20×30 | 30×60 | 40×80 | 50×120 |
|
Individuál |
na požádání | ≤ 200×500 |
| AVG MOON PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr šířka x délka (mm) |
|
|
Standard |
13×85 |
|
Individuál |
na požádání | 100×300 |
| AVG CROSS PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr (mm) |
|
|
Standard |
20×20 | 25×25 | 30×30 |
|
Individuál |
na požádání |
| AVG WAVE PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr šířka x délka (mm) |
|
|
Standard |
15×85 |
|
Individuál |
na požádání |
| AVG TRIANGLE PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr (mm) |
|
|
Standard |
20×20×20 | 30×30×30 | 59×59×59 | 70×70×70 | 80×80×80 | 100×100×100 |
|
Individuál |
na požádání |
| AVG HEXAGON PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Průměr Ø (mm) |
|
|
Standard |
40, 45, 50, 60, 70, 80, 90, 100 |
|
Individuál |
na požádání | ≤ 200 |
| AVG BUBBLE EMBOSSING | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Průměr Ø (mm) |
|
|
Standard |
25, 50, 70 |
|
Individuál |
na požádání | ≤80 |
|
Hloubka (mm) |
3–6 (podle tloušťky materiálu) |
|
Orientace |
pozitiv – negativ |
| AVG TRIANGLE EMBOSSING | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr (mm) |
|
|
Standard |
59×59×59 |
|
Hloubka (mm) |
3–6 (podle tloušťky materiálu) |
|
Orientace |
negativ – pozitiv |
| AVG SQUARE EMBOSSING | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr (mm) |
|
|
Standard |
20×20 | 40×40 |
|
Individuál |
na požádání | ≤80×80 |
|
Hloubka (mm) |
0,5–2,5 (podle tloušťky materiálu) |
|
Orientace |
negativ – pozitiv |
| AVG CIRCULAR EMBOSSING | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Průměr Ø (mm) |
|
|
Standard |
20, 40 |
|
Individuál |
na požádání | ≤80 |
|
Hloubka (mm) |
0,5–2,5 (podle tloušťky materiálu) |
|
Orientace |
pozitiv – negativ |
| AVG CIRCULAR SHAPCUT | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Průměr Ø (mm) |
|
|
Standard |
30, 40, 50, 60, 70, 80, 90, 100 |
|
Individuál |
na požádání | ≤200 |
|
Hloubka (mm) |
10–40 (podle tloušťky materiálu) |
|
Orientace |
pozitiv |
| AVG HEXAGON SHAPCUT | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Průměr Ø (mm) |
|
|
Standard |
30, 40, 50, 60, 70, 80, 90, 100 |
|
Individuál |
na požádání | ≤200 |
|
Hloubka (mm) |
10–40 (podle tloušťky materiálu) |
|
Orientace |
pozitiv |
| AVG SQUARE SHAPCUT | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr (mm) |
|
|
Standard |
30×30 | 40×40 | 50×50 | 60×60 | 70×70 | 80×80 | 100×100 |
|
Individuál |
na požádání | ≤200×200 |
|
Hloubka (mm) |
10–40 (podle tloušťky materiálu) |
|
Orientace |
pozitiv |
| AVG CIRCULAR INDIVIDUAL SHAPCUT | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Průměr Ø (mm) |
|
|
Standard |
40, 50, 60, 70, 80, 90, 100 |
|
Individuál |
na požádání | ≤200 |
|
Hloubka (mm) |
10–40 (podle tloušťky materiálu) |
|
Orientace |
pozitiv |
| AVG HEXAGON INDIVIDUAL SHAPCUT | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Průměr Ø (mm) |
|
|
Standard |
40, 50, 60, 70, 80, 90, 100 |
|
Individuál |
na požádání | ≤200 |
|
Hloubka (mm) |
10–40 (podle tloušťky materiálu) |
|
Orientace |
pozitiv |
