AVG Rg 10-30 | PERFORACE - KRUHOVÁ ŘADOVÁ

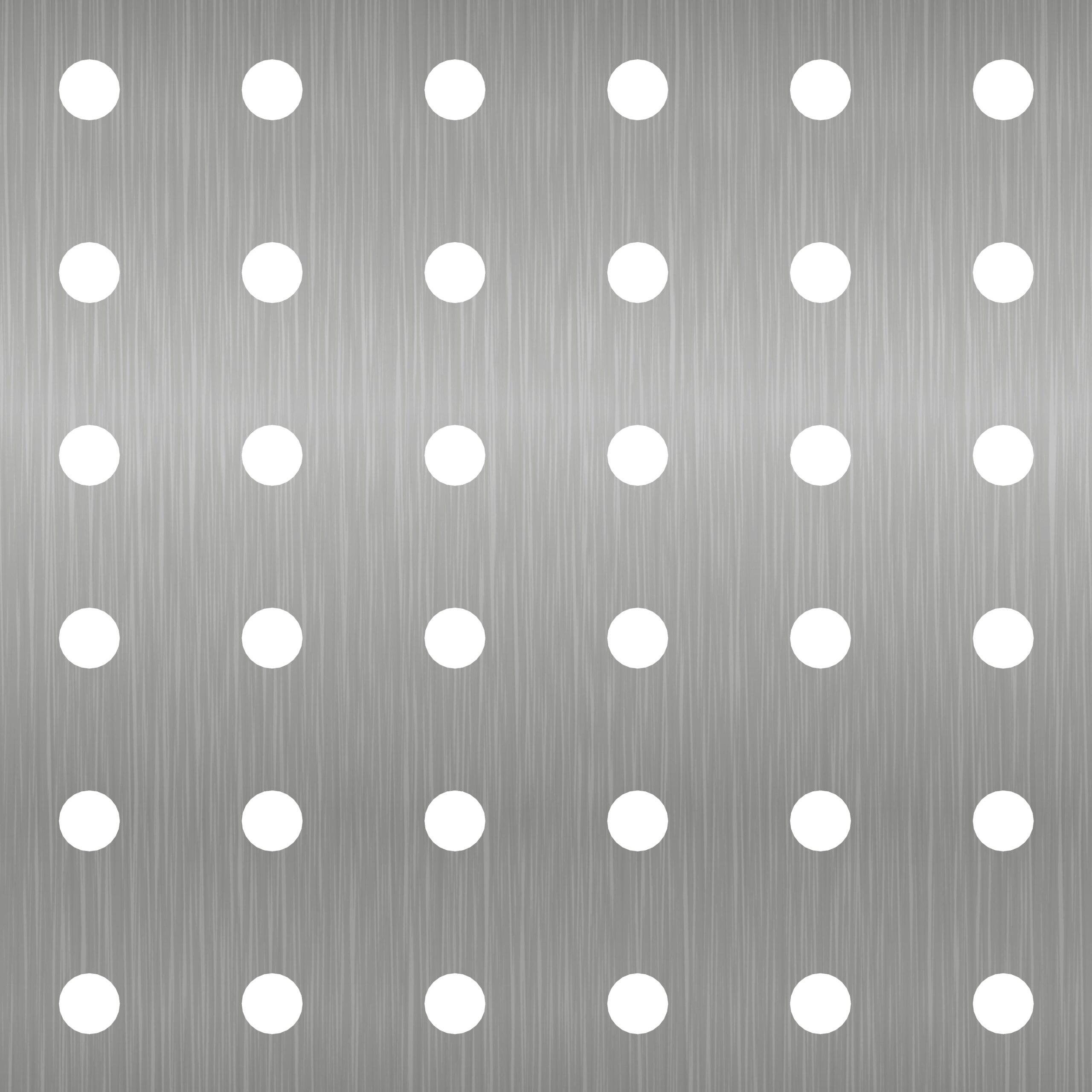

AVG METAL – výroba děrovaných plechů pro moderní architekturu a průmyslové využití. Děrované plechy a designové plechy AVG Rg jsou vyrobeny s typem perforace – kruhová řadová.  Děrování plechů AVG může mít individuální design. Obrazová perforace plechů AVG METAL může nabídnout různé motivy, které vytvoří originální projektové řešení.

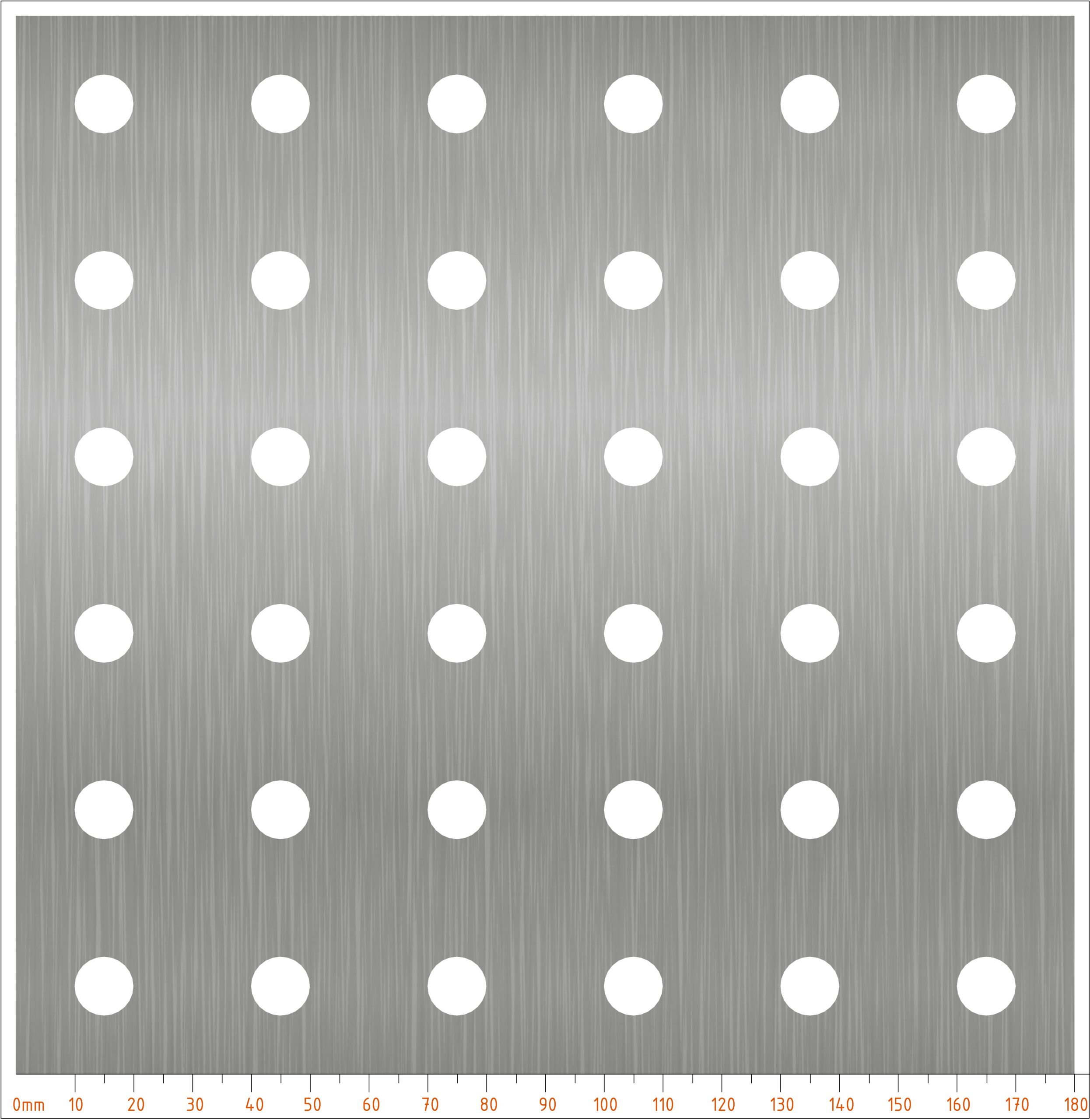

MĚŘÍTKA 1:1

Ilustrační obrázek – vzdálenost perforace
od okrajů plechu (C+D)

Ilustrační obrázky a schémata
d = otvor (mm) t = rozestup (mm) otevřená plocha (%)

10

30

9
AVG Rg 10-30 Základní technické informace

TYP
AVG Rg 10-30

ŘADA

AVG METAL

PERFORACE

Rg | KRUHOVÁ ŘADOVÁ
OTEVŘENÁ PLOCHA (%)

9
ROZMĚRY (mm)

ŠÍŘKA  A

1000 | 1250 | 1500 | 250* | 500* | 750* | 1000* | 1250* | 1500*

DÉLKA B

1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000

OKRAJ C

0 – 300

OKRAJ D

0 – 300

OTVORY d

10

ROZESTUP  t

30

jiné rozměry a úpravy na požádání

Tloušťka plechu (mm)
1,00 |  1,50 | 2,00 | 3,00 | 4,00

MATERIÁL

HLINÍK | PERFORACE DO POZINKOVANÉ OCELI | OCEL | ALUZINC | COR-TEN | MĚĎ | NEREZ

POŽÁRNÍ KLASIFIKACE
A1 | A2 | nehořlavé

POUŽITÍ

FASÁDY | PRŮMYSL | INTERIÉROVÉ OBKLADY | STROPNÍ PODHLEDY | DĚLICÍ STĚNY | BALKONOVÉ VÝPLNĚ A PLOTY
INDIVIDUÁLNÍ PERFORACE

kruh | ovál | elipsa | vlna | čtverec | obdélník | šestiúhelník | kříž |  trojúhelník | individuální vzory + kombinace s embosováním | obrazová perforace
INDIVIDUÁLNÍ EMBOSOVÁNÍ

kruh | čtverec | obdélník | trojúhelník | polokoule | individuální vzory + kombinace s perforacemi

OHÝBÁNÍ

Děrované plechy AVG METAL mohou být upraveny ohýbáním hran do různých tvarů a úhlů (kazety, panely, lamely, profily).

ÚPRAVA ROZMĚRŮ

Děrované plechy AVG METAL vyrobeny a dodány v nestandardních a nepravidelných rozměrech a formátech (šířka x délka).

KOMPLETAČNÍ PRVKY

konzole | vertikální a horizontální profily | lemovací profily | hliníkové a ocelové rošty a podkonstrukce

POZNÁMKA

AVG METAL vám poradí a pomůže s výběrem výrobků a systémů pro váš projekt. Můžeme pro vás navrhnout a vyrobit také individuální řešení.

* uvažované a plánované projektové řešení konzultujte s technickým oddělením AVG METAL

BARVY AVG POWDER COATING

METAL ARCHITECTURE & PROFILES

  • AVG 9002 – BÍLO ŠEDÁ
  • AVG 9010 – BÍLÁ
  • AVG 9006 – STŘÍBRNÁ METALICKÁ
  • AVG 9007 – TMAVÁ STŘÍBRNÁ METALICKÁ
  • AVG 7016 – TMAVÁ ŠEDÁ - ANTRACIT
  • AVG 9005 – ČERNÁ
  • AVG 3000 – ČERVENÁ
  • AVG 5010 – MODRÁ
  • AVG 6011 – ZELENÁ
  • AVG 6018 – ZELENÁ
  • AVG 3009 – CIHLOVĚ ČERVENÁ
  • AVG 1003 – ŽLUTÁ
  • AVG 8014 – TMAVÁ HNĚDÁ
  • AVG 2004 – ORANŽOVÁ
Zjistit více

SPECIÁLNÍ BARVY: Barevnou úpravu děrovaných plechů, kazet, panelů a profilů AVG METAL je třeba konzultovat. V případě, že vám nevyhovují barvy v základní nabídce, můžete si vybrat z extra široké nabídky barev AVG ACHITECTURE COLOR & INDUSTRY.
JINÁ POVRCHOVÁ ÚPRAVA: COIL COATING | NATURAL | BRUSHED | JINÉ

Orientační hmotnost PLECHY | PANELY | KAZETY

HLINÍK | ALUMINIUM PRŮHLEDNOST | OTEVŘENÁ PLOCHA (%)

 Tloušťka materiálu

0%

10%

20%

30%

40%

50%

60%

70%

80%

90%

HMOTNOST VÝROBKU (kg/m2)

1,00 mm

2,71

2,41

2,13

1,85

1,61

1,32

1,08

0,84

0,52

0,20

1,50 mm

4,07

3,62

3,19

2,78

2,41

1,98

1,62

1,26

0,78

0,30

2,00 mm

5,42

4,83

4,26

3,71

3,22

2,64

2,16

1,68

1,03

0,40

2,50 mm

6,80

6,04

5,32

4,63

4,02

3,31

2,70

2,10

1,29

0,50

3,00 mm

8,13

7,24

6,32

5,56

4,82

3,97

3,23

2,52

1,55

0,60
OCEL | NEREZ PRŮHLEDNOST | OTEVŘENÁ PLOCHA (%)

Tloušťka materiálu

0%

10%

20%

30%

40%

50%

60%

70%

80%

90%

HMOTNOST VÝROBKU (kg/m2)

0,80 mm

6,28

5,58

4,92

4,28

3,72

3,06

2,49

1,94

1,19

0,47

1,00 mm

7,85

6,98

6,15

5,35

4,64

3,82

3,12

2,43

1,49

0,58

1,20 mm

9,42

8,37

7,38

6,42

5,57

4,58

3,74

2,91

1,79

0,70

1,50 mm

11,80

10,46

9,22

8,03

6,97

5,73

4,67

3,64

2,24

0,87

2,00 mm

15,70

13,95

12,30

10,71

9,29

7,64

6,23

4,85

2,99

1,16
