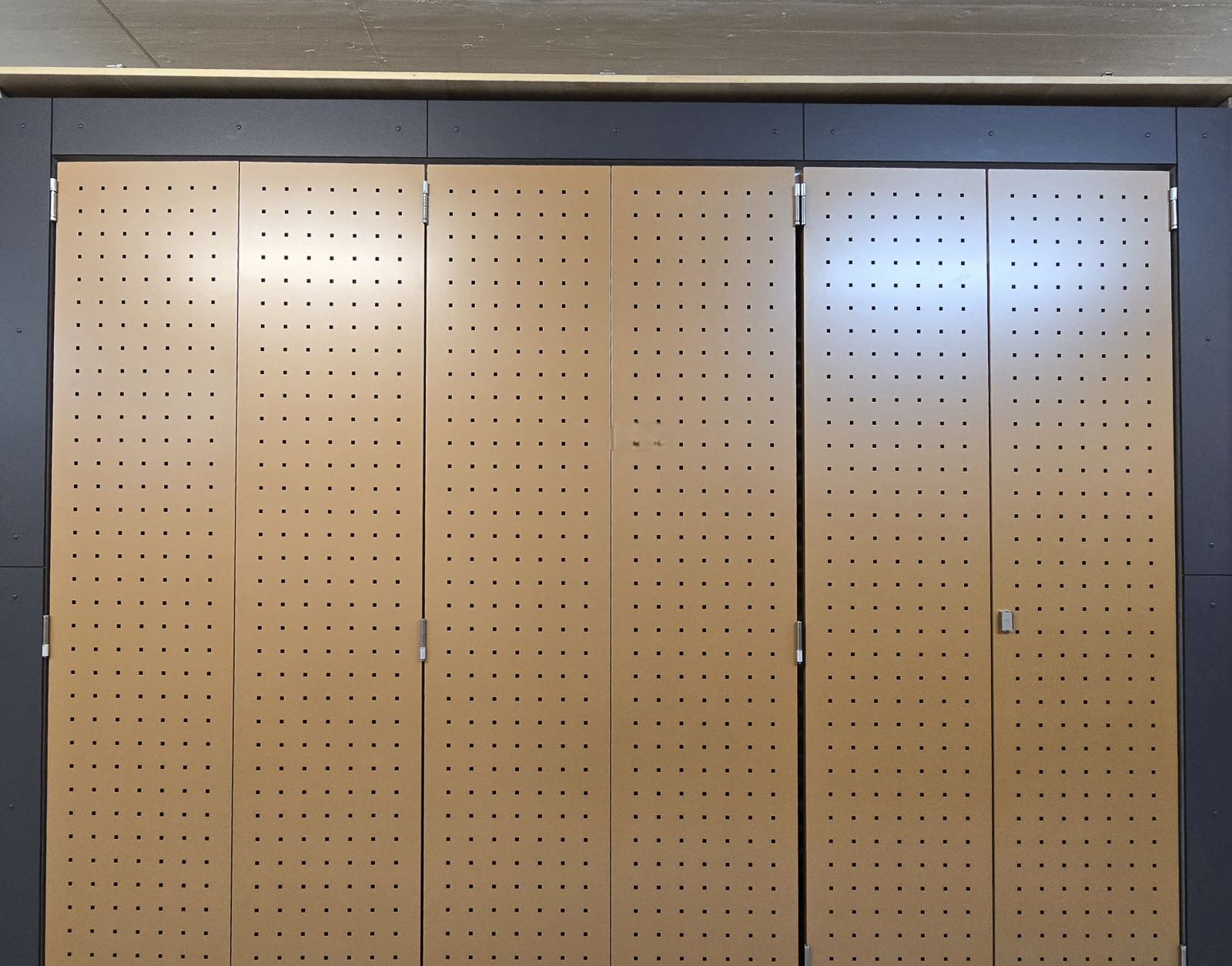

AVGFLEX FOLDING MANUAL skládací harmonikové fasádní panely, skládací okenice a dveřní křídla, posuvné a skládací harmonikové fasádní panely pro architektonicky čisté stínění a dynamické obvodové prvky pro fasády, balkony, okna a dveře. Systémová řešení AVGFLEX s designovými výplněmi z hliníkových panelů, které mohou být i perforovány nebo embosovány v barevných povrchových úpravách AVG COLOR ARCHITECTURE s prémiovými kováními, spojují spolehlivou mechaniku s designem „tailor-made“ pro domy, rezidenční budovy i komerční stavby.
VÝHODY A POUŽITÍ PRO SYSTEM AVGFLEX FOLDING MANUAL
Variabilní architektura: Modulární skladba křídel (2–6 a více podle typu) umožňuje stínění velkých otvorů, rohových prosklení i dlouhých fasádních pásů. Prostorově úsporné parkování balíku křídel kolmo k ose pojezdu. Vhodné pro nové stavby i rekonstrukce.
Komfort & tichý chod: Přesné vozíky a vodící lišty zajišťují snadné ovládání (ruční nebo motorické) a kultivovaný chod při každodenním používání.
Estetika bez kompromisů: Možnost fasádně-flush řešení (zapuštění vedení a překrytí kolejnic), čisté linie a jednotný výraz fasády v zavřené poloze.
Odolnost a bezpečnost: Systémy splňují příslušné normy pro exteriérové stínění, testy životnosti a odolnosti vůči větru; dostupná jsou řešení s vyšší třídou odolnosti.

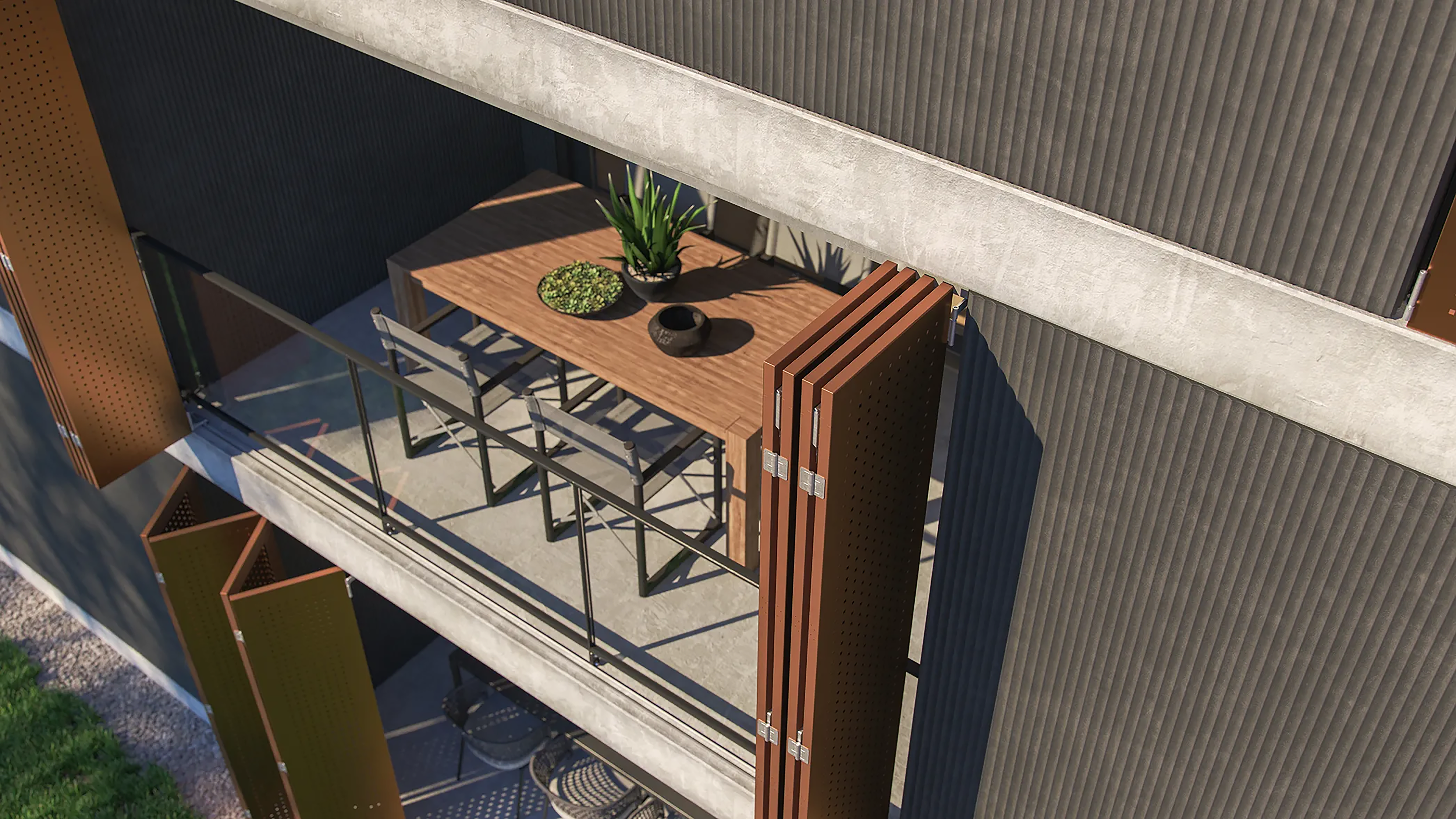

Typické aplikace: Rodinné domy, bytové domy, administrativní budovy, retail, hotelové fasády, multifunkční haly. Naše systémy řeší stínění, vizuální filtr, privátní clony na lodžiích, stínící a bezpečnostní prvky v přízemích. Inspiraci nabízejí i realizace se skládacími okenicemi i harmonikové fasádní panely s posuvnými systémy na velkých plochách.
KREATIVNÍ VIZE & AVGFLEX FOLDING MANUAL

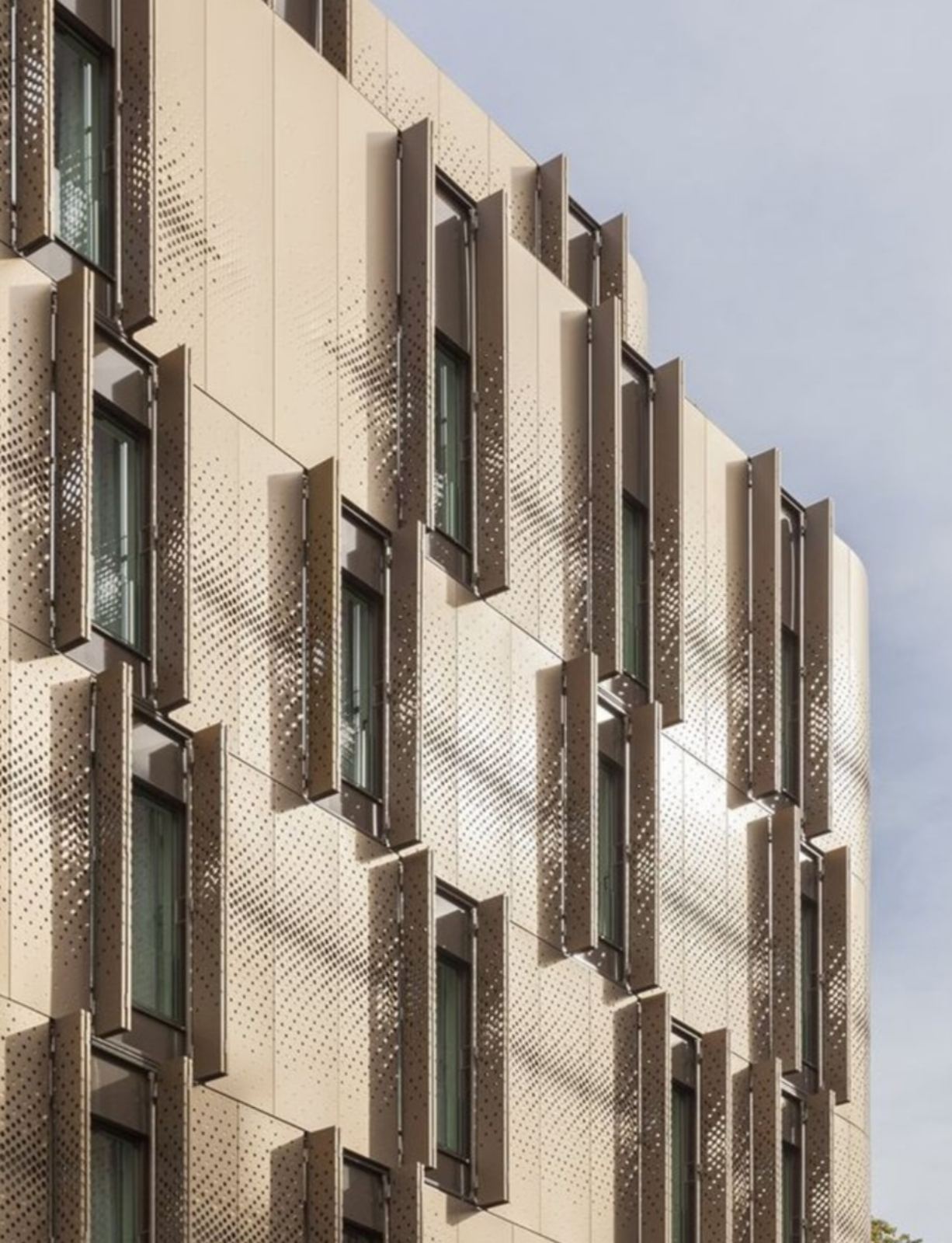

AVGFLEX FOLDING MANUAL harmonikové skládací fasádní panely a skládací okenice tvoří dynamický „živý plášť“ budovy. Přes den zabezpečují stínění, večer fasádu odlehčují perforovaným světelným rastrům. Kombinací plných a perforovaných výplní, reliéfních (embosovaných) vzorů a barev vytváříme na míru identitu objektu a to od minimalistické až po výrazně dekorovanou. V režimu otevření se panely kompaktně „odsunou“ mimo výhled a po „zavření“ naváží na rytmus fasády.
ZÁKLADNÍ TECHNICKÉ INFORMACE

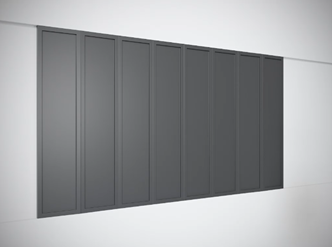

Jednotný vzhled bez viditelných kolejnic

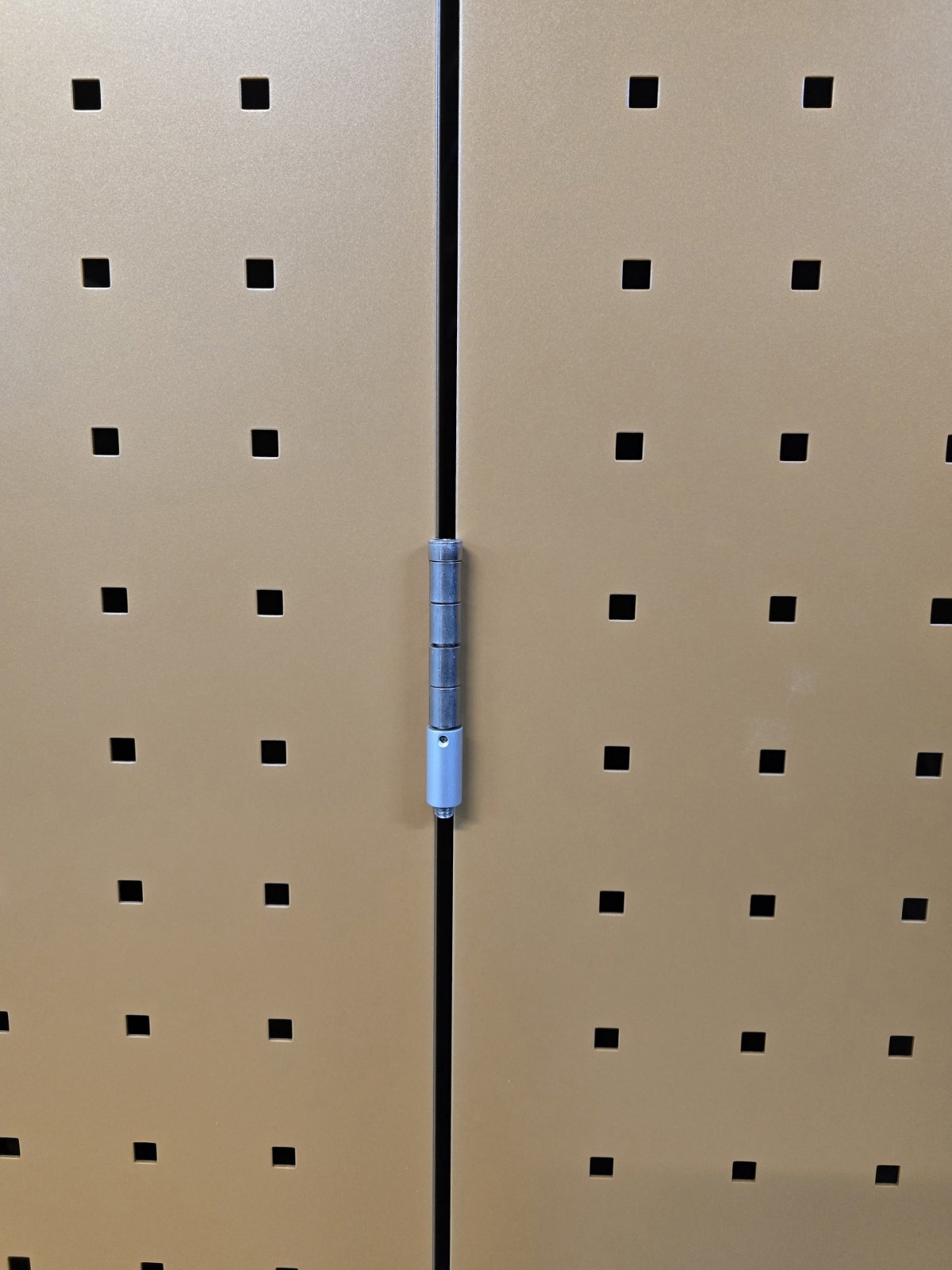

Nejmenší velikosti mezer a pantů
Jednoduché otevírání a zavírání

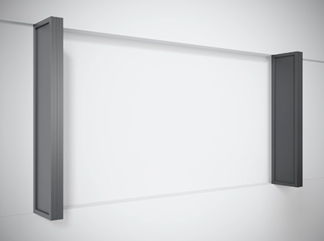

Panely lze umístit bočně v úhlu 90° k přední straně okna nebo dveří
Různé vodící kolejnice pro každou stavební situaci
AVGFLEX FOLDING MANUAL
(manuální ovládání)
- Výška panelu/křídla: max. 3200 mm | 4000* – 5000* mm
- Šířka panelu/křídla: min. 200 – max. 600 mm | 800* mm
- Max. hmotnost panelu/křídla: do ~30 kg s plynulým, jednoručním ovládáním díky UV-stabilním kladkám s kluznými ložisky | dostupné i lehčí verze
- Tloušťka panelu/křídla: min. 28 mm – max. 36 mm
- Perforace panelu/křídla: volitelný vzor | volitelné uspořádání | open area 10%-50%
- Embosování: vzor bubble, trojúhelník, kruh, čtverec | volitelné uspořádání
- Materiál panelu/křídla: hliník | na požádání – nerez* – corten* – aluzinek* – pozinkovaná ocel* – hliník stucco*
- Kování | spojovací materiál: vodící lišty – profily – konzoly/ hliník natural, hliník anodized (silver) | panty – spojovací materiál/ nerez natural
- Barvy: hliník s povrchovou úpravou AVG COLOR ARCHITECTURE
- Max. šířka systému: 2 x 6000 mm |10 panelů/křídel na jednu stranu | sudý nebo lichý počet
- Konfigurace: forslide FS | inslide IS | mixslide MS | skládání směrem ven nebo dovnitř | sudý nebo lichý počet panelů/křídel | šířky systémů až do cca 12 m
- Max. rozloha: 2 x 19,2 m² | individuální řešení na požádání

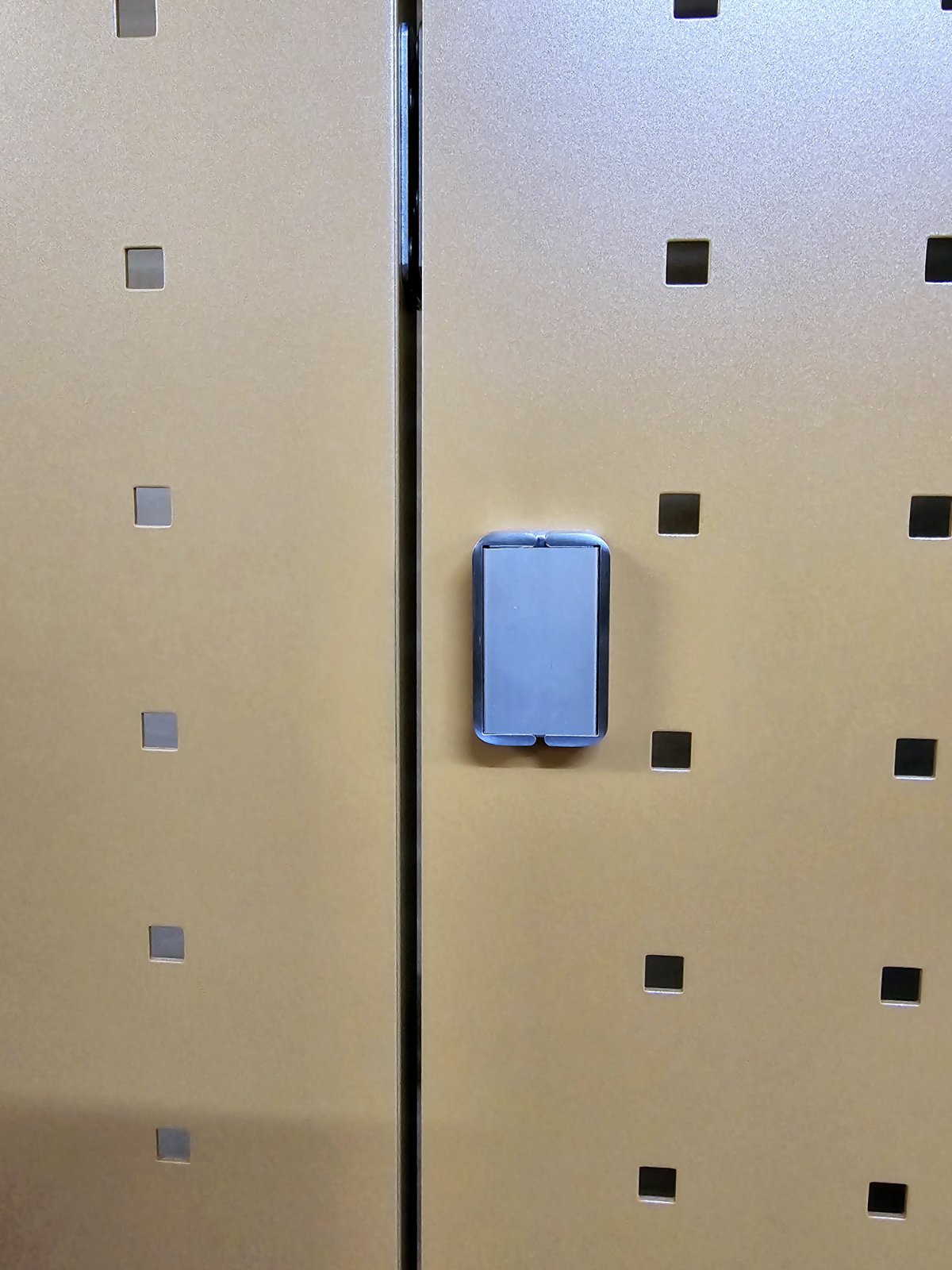

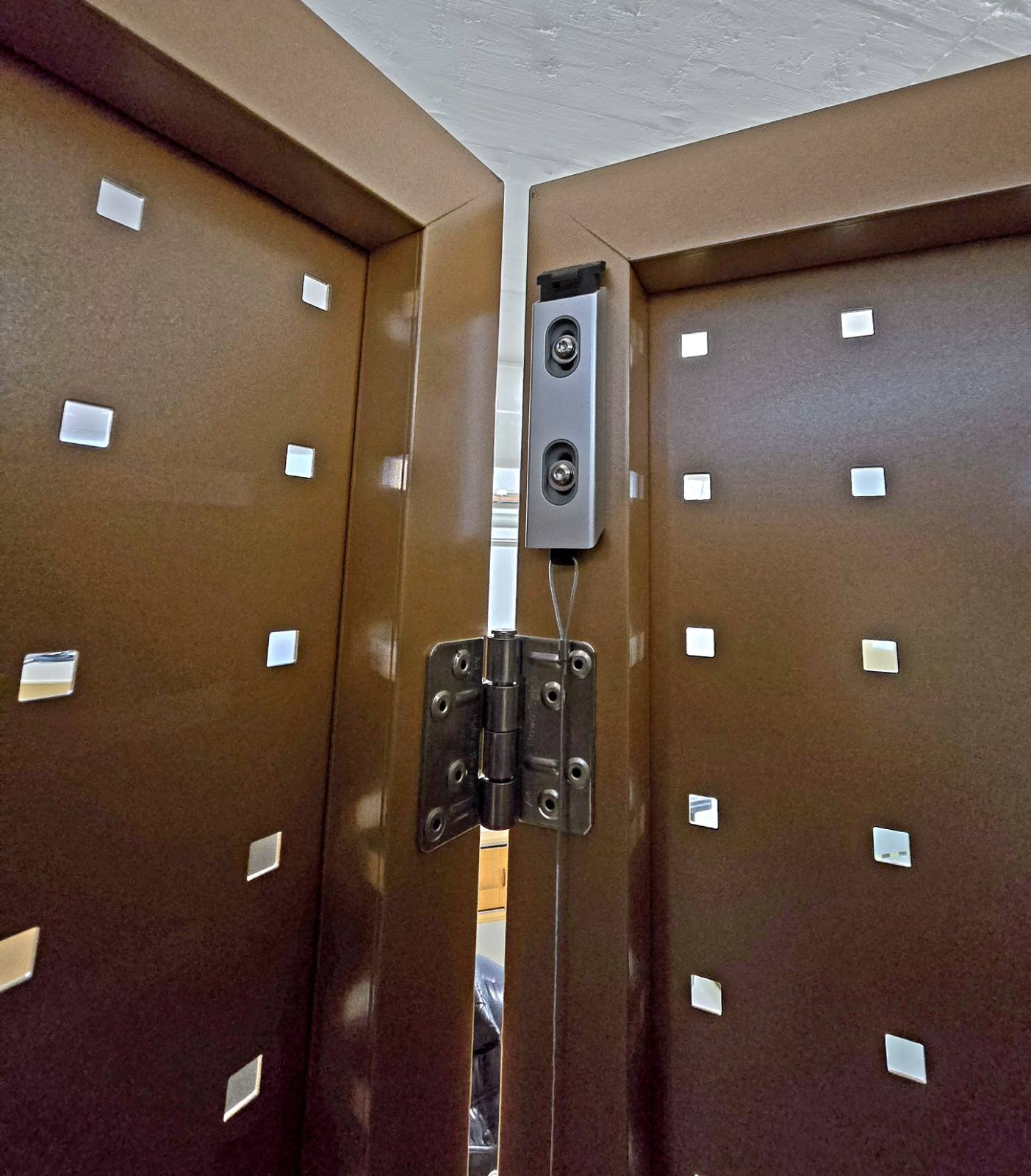

- Komfort: nezávislé zajištění pohyblivého mechanismu pro skládací panely/ křídla/ okenice zacvaknutím
- Estetika: frontslide FS* – kolejnice zmizí za zavřenými panely/ křídly
- Spolehlivost: materiály odolné vůči korozi

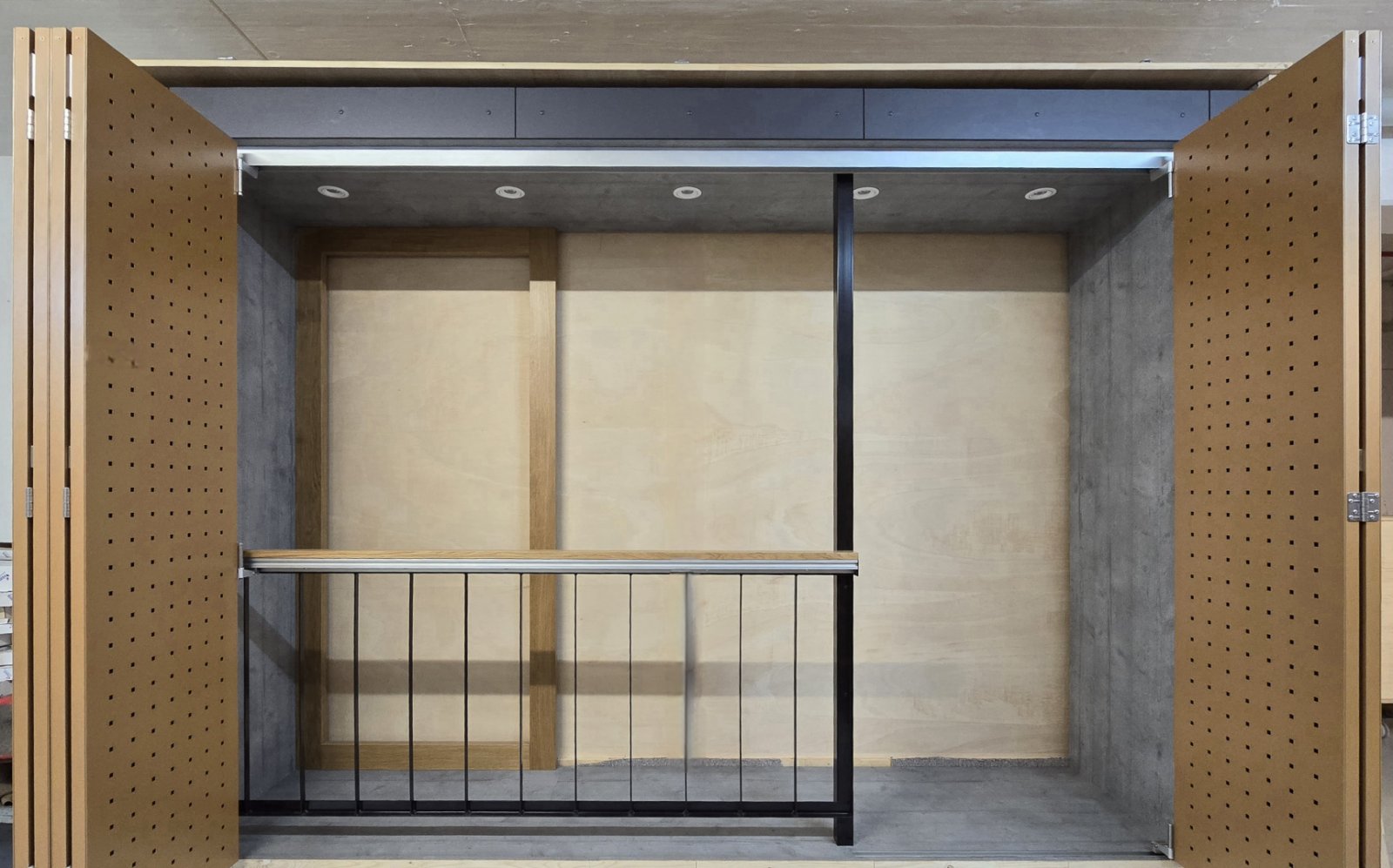

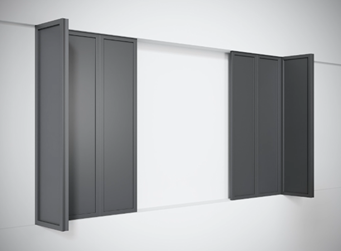

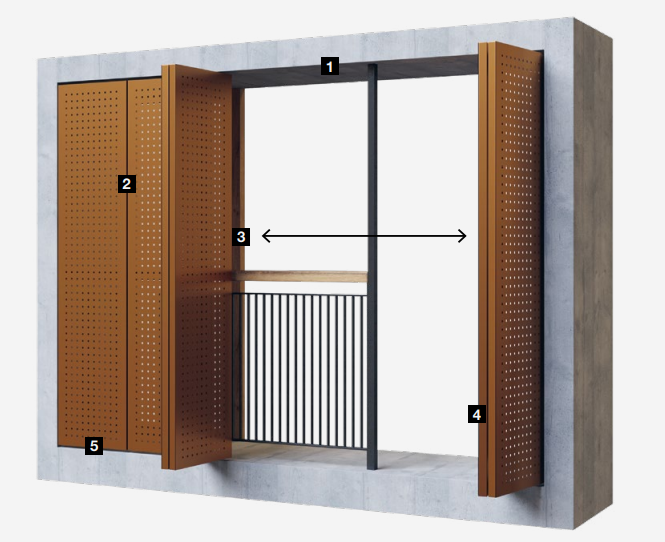

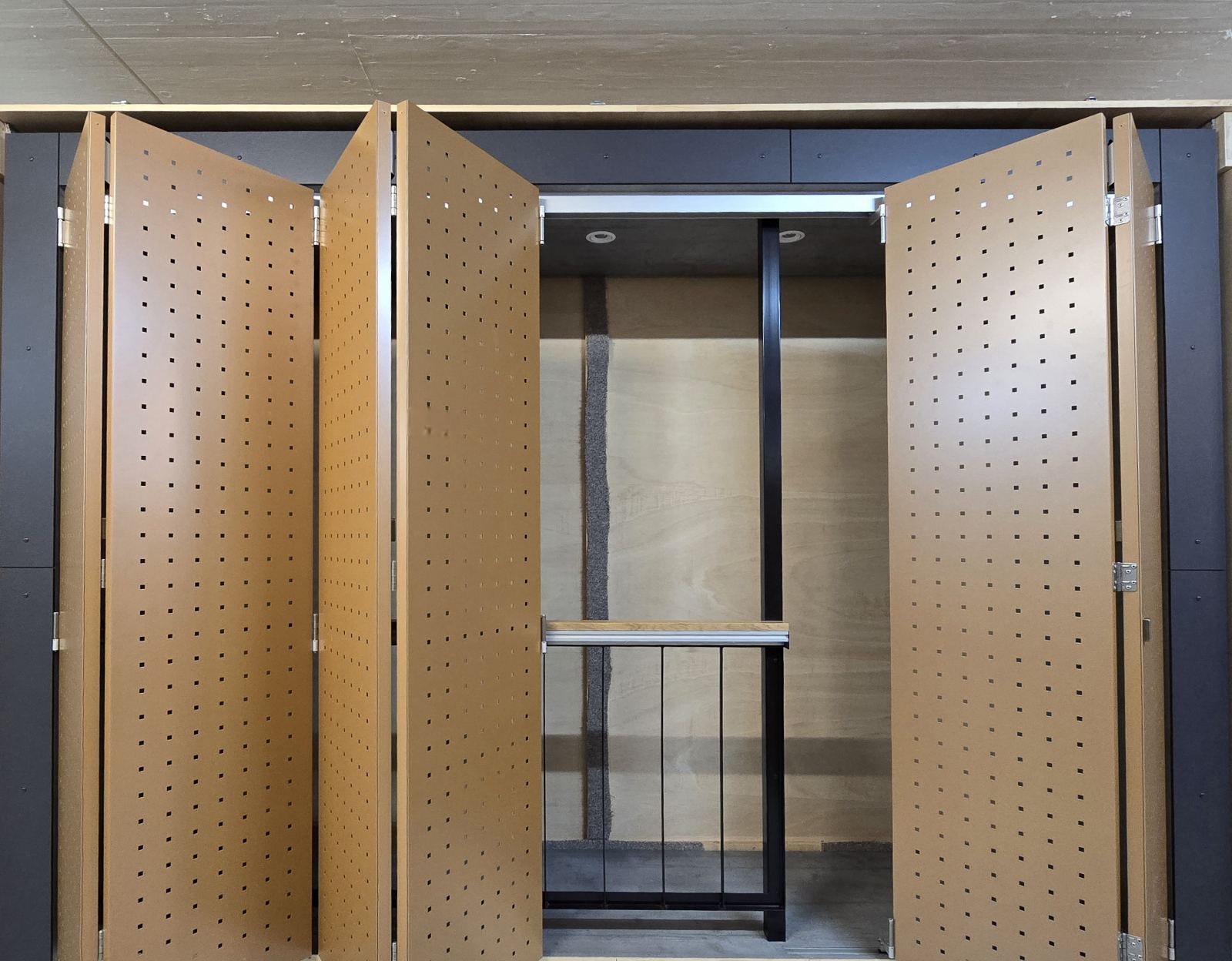

- Koncept: harmonikové skládací-posuvné panely/křídla/okenice, které se odsunou a složí do kompaktního balíku, možné parkování balíku v úhlu 90° k ose pojezdu
- Teplotní rozsah pro provoz: -20 °C až 60 °C
* uvažované a plánované projektové řešení konzultujte s technickým oddělením AVG METAL
AVG30IS
AVG30FSOO
AVG30MSUO
AVG30FSUO

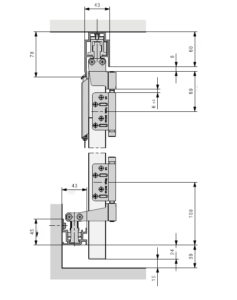

AVG30MSOO
NÁVRHY A TECHNICKÁ ŘEŠENÍ
Panely | křídla | okenice: Originální design v přibližných rozměrech: šířka do 600 mm x výška do 3200 mm x hloubka do 38 mm (jiné požadavky na rozměry konzultujte s technickým oddělením AVG METAL). Vzhled může být volitelný s různými perforacemi nebo is obrazovými motivy.
Integrace do fasády: Hliníkové harmonikové skládací panely/křídla/okenice lze integrovat do provětrávaných fasád včetně skrytého vedení (façade-flush).

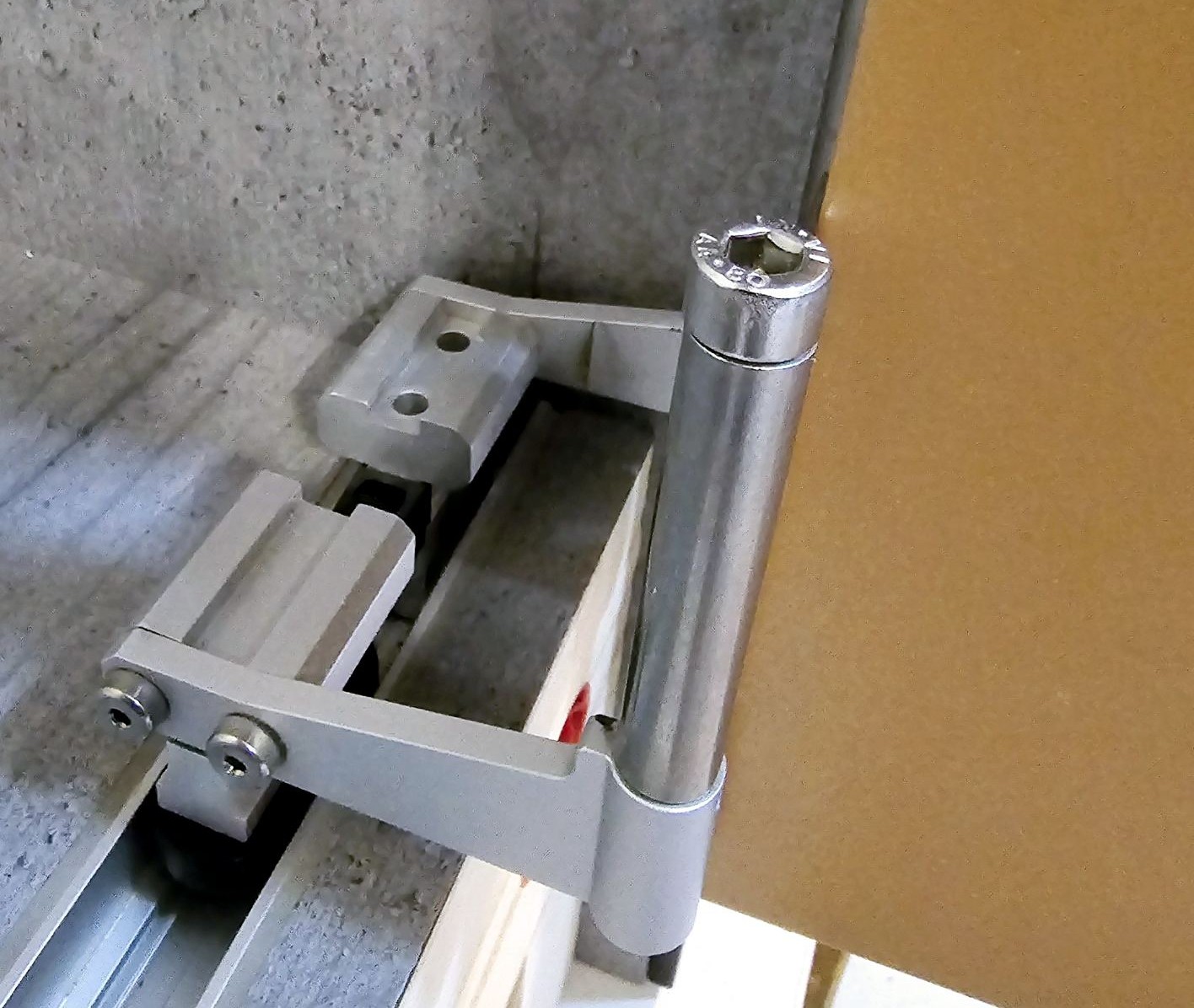

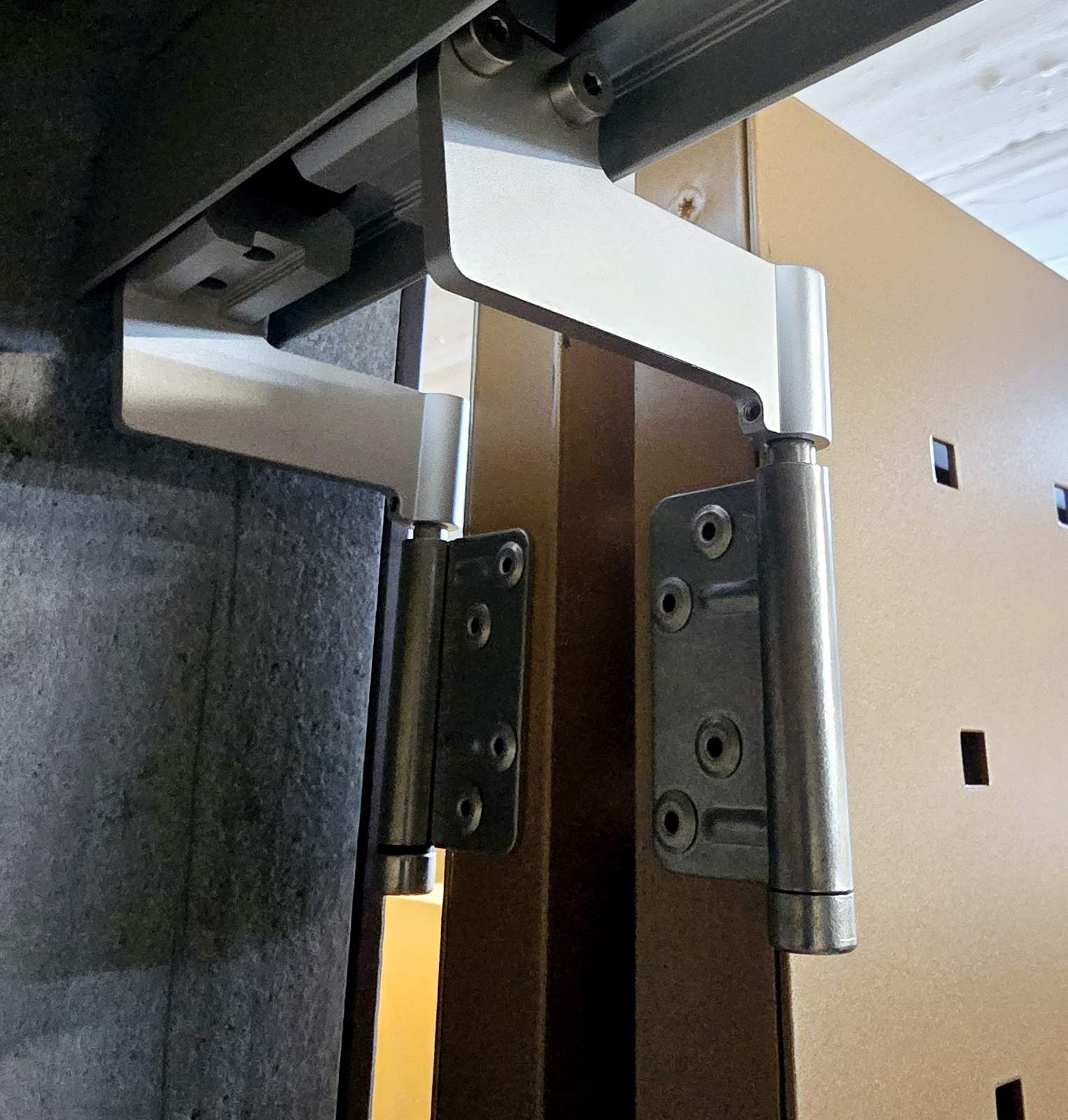

Kování: Kompletní „on-building“ kování (horní kolejnice, vodící lišty, pojezdové vozíky, panty, dorazy, vodící elementy spodního vedení) podle velikosti otvorů, požadovaného komfortu a architektury fasády.
Statika & vítr: Při návrhu zohledňujeme rozměry křídel, větrnou oblast stavby a třídu odolnosti dle EN 13659, u velkých ploch navrhujeme rozdělení do sekcí a optimalizaci parkování balíku.
Ovládání: Manuální nebo motorické/automatické s možností řízení přes BMS/SMART (po dohodě).
MATERIÁL
Hliníkové výplně AVGFLEX: Všechny výplně panelů | křídel | harmonikové okenice vyrábíme z hliníku – jako plné panely | kazety, nebo rámová řešení s vložkou, nebo perforované a embosované panely | kazety. Volba tloušťek, výztuh a perforací, prolisů vychází z rozměrů a zatížení.
Povrchová úprava: Barevné úpravy podle AVG COLOR ARCHITECTURE powder coating, jemné struktury, metalické efekty, speciální dekory; dostupné kombinace „dual-tone“ pro líc/rub. Viz palety a vzorníky AVG COLOR ARCHITECTURE.
Speciální materiály: Skládací dveřní křídla, okenice, panely/kazety nebo fasády můžeme na požádání po technické konzultaci vyrobit iz materiálů nerez – corten – aluzinek – pozinkovaná ocel – hliník stucco.
POŽÁRNÍ ODOLNOST A1 Fasádní hliníkové panely | kazety AVG METAL mají požární klasifikaci s označením A1 nebo A2. Nejvyšším požadavkem na požární bezpečnost všech staveb je ochrana lidského života. Bezpečnostním a technickým požadavkem požární ochrany budov je zajištění stavebních konstrukcí před šířením požáru. Dalším požadavkem požární bezpečnosti budov je ochrana majetku a zabránění šíření požáru.
INTEGRACE S FASÁDOU
AVGFLEX FOLDING MANUAL harmonikové panely, skládací fasádní křídla a harmonikové okenice, mohou být navrženy tak, aby se daly integrovat do kovové předsazené fasády AVG METAL. Díky tomu lze dosáhnout jednotného architektonického výrazu napříč celou budovou – od pevných fasádních prvků až po pohyblivé stínění.

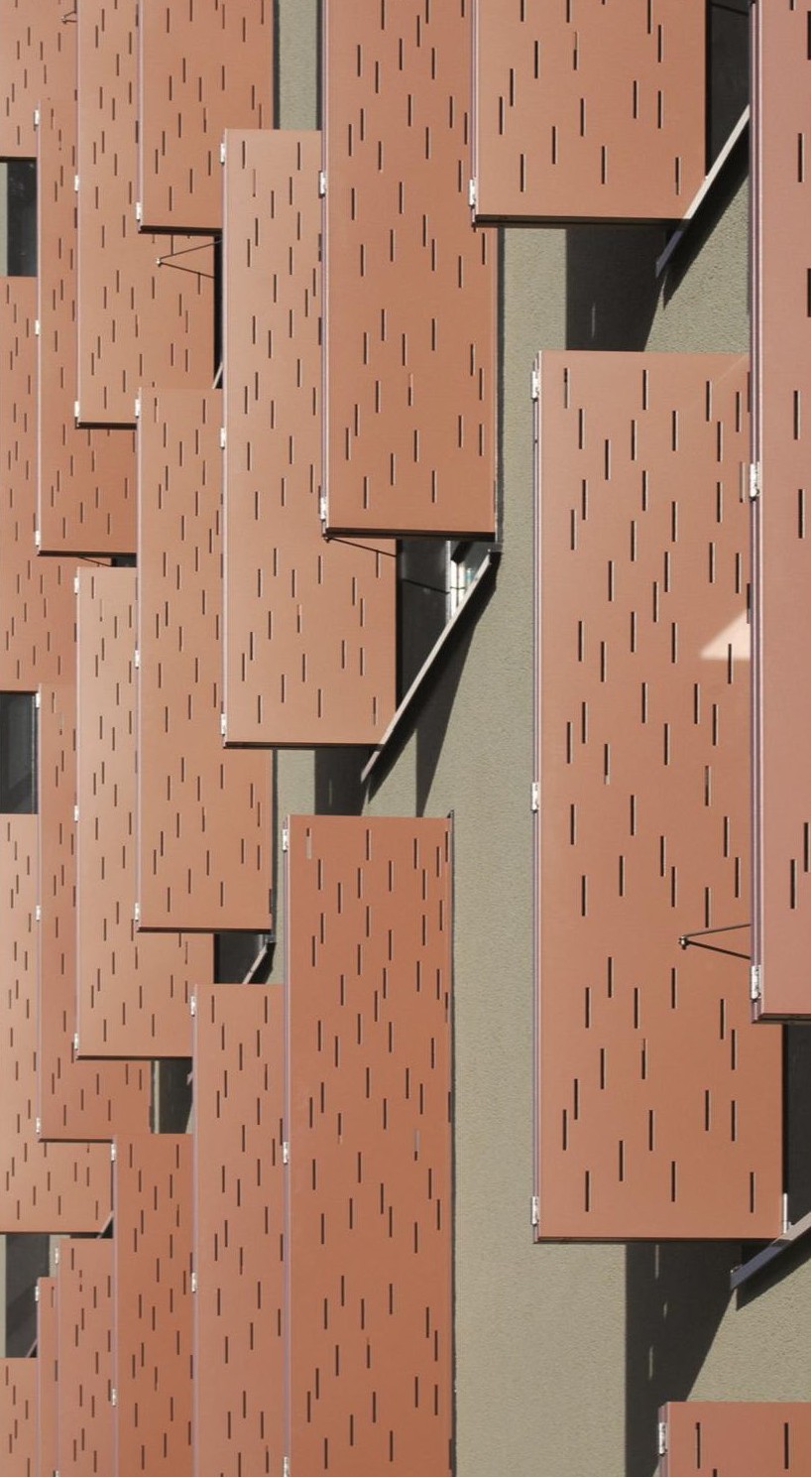

Skládací okenice, harmonikové fasádní panely, skládací fasádní křídla AVGFLEX FOLDING MANUAL, mohou být vyrobeny ve stejném materiálovém, barevném a perforovaném provedení jako fasádní kazety, lamely či designové profily AVG METAL. Výsledkem je fasáda, která působí kompaktním a esteticky koherentním dojmem, přičemž pohyblivé části jsou vizuálně nerozeznatelné od pevných panelů, dokud se neotevře.
Architekti a investoři tak získávají možnost vytvořit „živou fasádu“, která reaguje na světelné podmínky, soukromí a provoz budovy.
Pohyb hliníkových panelů / křídel / oken AVGFLEX FOLDING MANUAL dokáže měnit výraz stavby během dne a to od minimalistické monolitické plochy po otevřenou, vzdušnou strukturu s výraznými perforacemi a stínovou hrou.
AVGFLEX FOLDING MANUAL umožňuje investorům, zákazníkům, architektům a projektantům navrhovat budovy, kde se technologie stává designem a kde jsou stínící prvky nejen funkční, ale také esteticky rovnocenné s fasádním obkladem.
BARVY A POVRCHOVÉ ÚPRAVY
Nabízíme kompletní portfolio barev a efektů AVG COLOR ARCHITECTURE: hladké/matné, jemná struktura, metalíza, speciální kolekce a imitace materiálů pro kovové fasády, obklady, harmonikové panely, dveřní křídla, harmonikové okenice. Všechny povrchy jsou vhodné do exteriéru nebo interiéru a můžeme je dodat dle požadavku zákazníka nebo architekta.
INDIVIDUÁLNÍ PERFORACE
AVGFLEX FOLDING MANUAL skládací harmonikové fasádní panely a harmonikové okenice z hliníku mohou mít volitelnou perforaci (standardní rastry, gradienty, písmo/logo, piktogramy, obrazové motivy) i embosované vzory pro plastickou hru světla a stínu. Perforace optimalizujeme na rovnováhu mezi průvzdušností, stíněním a tuhostí panelu/křídla nebo na přání připravíme protosérii. Výrobní a designová logika AVGFLEX FOLDING MANUAL může být kompatibilní s návrhem kovových fasád nebo perforovaných fasád, kde můžeme zachovat jednotný výraz napříč obvodovým pláštěm budovy.
| AVG KRUHOVÁ PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Průměr Ø (mm) |
|
|
Standard |
2, 4, 5, 6, 8, 10, 12, 15, 18, 20, 25, 28, 30, 35, 40, 45, 50, 60, 80 |
|
Individuál |
na požádání | ≤ 200 |
| AVG ČTYŘCOVÁ PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr (mm) |
|
|
Standard |
5×5 | 6×6 | 8×8 | 10×10 | 15×15 | 18×18 | 20×20 | 25×25 | 30×30 | 40×40 | 50×50 |
|
Individuál |
na požádání | ≤ 300×300 |
| AVG OBDÉLNÍKOVÁ PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr šířka x délka (mm) |
|
|
Standard |
10×20 | 20×30 | 30×60 | 40×80 | 50×120 |
|
Individuál |
na požádání | ≤ 200×500 |
| AVG MOON PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr šířka x délka (mm) |
|
|
Standard |
13×85 |
|
Individuál |
na požádání | 100×300 |
| AVG CROSS PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr (mm) |
|
|
Standard |
20×20 | 25×25 | 30×30 |
|
Individuál |
na požádání |
| AVG WAVE PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr šířka x délka (mm) |
|
|
Standard |
15×85 |
|
Individuál |
na požádání |
| AVG TRIANGLE PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr (mm) |
|
|
Standard |
20×20×20 | 30×30×30 | 59×59×59 | 70×70×70 | 80×80×80 | 100×100×100 |
|
Individuál |
na požádání |
| AVG HEXAGON PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Průměr Ø (mm) |
|
|
Standard |
40, 45, 50, 60, 70, 80, 90, 100 |
|
Individuál |
na požádání | ≤ 200 |
| AVG BUBBLE EMBOSSING | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Průměr Ø (mm) |
|
|
Standard |
25, 50, 70 |
|
Individuál |
na požádání | ≤80 |
|
Hloubka (mm) |
3–6 (podle tloušťky materiálu) |
|
Orientace |
pozitiv – negativ |
| AVG TRIANGLE EMBOSSING | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr (mm) |
|
|
Standard |
59×59×59 |
|
Hloubka (mm) |
3–6 (podle tloušťky materiálu) |
|
Orientace |
negativ – pozitiv |
| AVG SQUARE EMBOSSING | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr (mm) |
|
|
Standard |
20×20 | 40×40 |
|
Individuál |
na požádání | ≤80×80 |
|
Hloubka (mm) |
0,5–2,5 (podle tloušťky materiálu) |
|
Orientace |
negativ – pozitiv |
| AVG CIRCULAR EMBOSSING | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Průměr Ø (mm) |
|
|
Standard |
20, 40 |
|
Individuál |
na požádání | ≤80 |
|
Hloubka (mm) |
0,5–2,5 (podle tloušťky materiálu) |
|
Orientace |
pozitiv – negativ |
