AVG METAL hliníkové profily
AVG METAL nabízí hliníkové profily pro provětrávané fasády, kazety, lamely a panely, které se používají při výrobě dílců a podkonstrukcí. Hliníkové konzoly pro odvětrané fasády a obklady zajišťují správné upevnění nosných hliníkových profilů k obvodovým stěnám nebo stropům.
Hliníkové konstrukce a rošty pro odvětrané fasády a obklady nabízejí technická a konstrukční řešení, která zajistí jejich funkčnost a spolehlivost.
1. INSTALACE HLINÍKOVÝCH KONZOL
2. INSTALACE HLINÍKOVÝCH PROFILŮ
3. INSTALACE OBKLADŮ NA HLINÍKOVÉ PODKONSTRUKCE
Hliníkové profily
Hliníkové profily S, Z, F, L a jiné se používají při výrobě kazet z hliníkových kompozitních panelů ACP nebo hliníkových plechů pro konstrukční vytvoření spojů (pero a drážka) případně k jejich vyztužení a řešení navazujících detailů.
Hliníkové profily T, L a jiné spolu s hliníkovými konzolami se používají pro vytvoření podkonstrukcí a nosných roštů, na kterých jsou zavěšeny nebo připevněny kovové fasádní systémy (kazety, designové profily, lamely, panely a podobně).
Hliníkové profily v barevných odstínech AVG METAL
AVG METAL nabízí všechny hliníkové profily i v barevné povrchové úpravě AVG ARCHITECTURE COLOR & INDUSTRY v 15 barevných odstínech „standard“ a 160 barevných odstínech „speciál“.
- AVG 9002 – BÍLO ŠEDÁ
- AVG 9010 – BÍLÁ
- AVG 9006 – STŘÍBRNÁ METALICKÁ
- AVG 9007 – TMAVÁ STŘÍBRNÁ METALICKÁ
- AVG 7016 – TMAVÁ ŠEDÁ - ANTRACIT
- AVG 9005 – ČERNÁ
- AVG 3000 – ČERVENÁ
- AVG 5010 – MODRÁ
- AVG 6011 – ZELENÁ
- AVG 6018 – ZELENÁ
- AVG 3009 – CIHLOVĚ ČERVENÁ
- AVG 1003 – ŽLUTÁ
- AVG 8014 – TMAVÁ HNĚDÁ
- AVG 2004 – ORANŽOVÁ
Barevnou úpravu kovových profilů AVG je třeba konzultovat. V případě, že vám nevyhovují barvy v základní nabídce, můžete si vybrat z extra široké nabídky barev AVG ACHITECTURE COLOR & INDUSTRY.

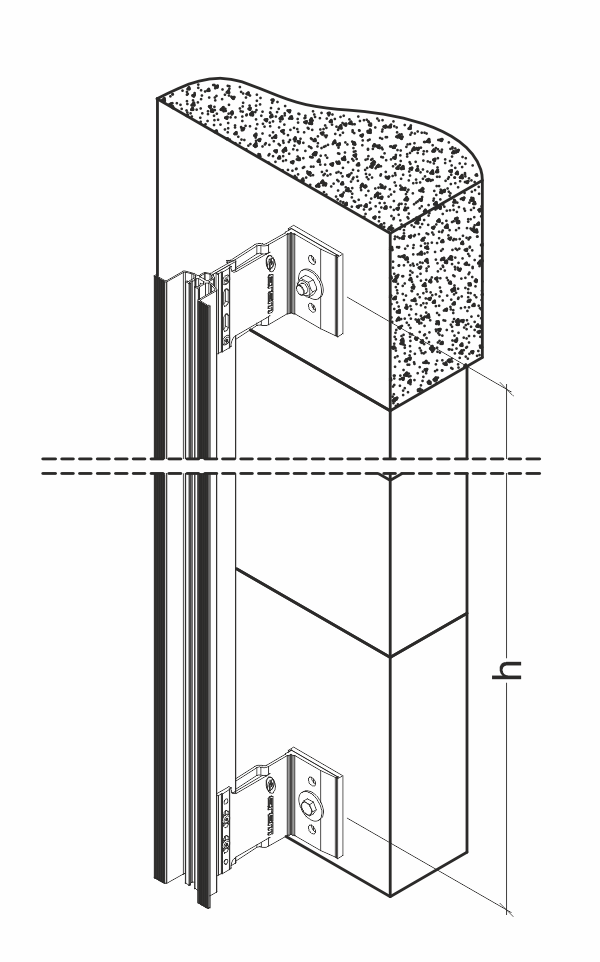

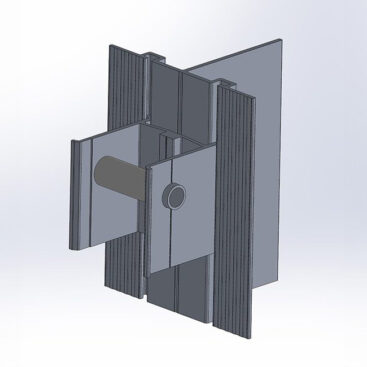

AVG T hliníkový profil s vodícími drážkami + AVG ALU HANGER
AVG T hliníkový profil s vodícími drážkami
AVG ALU HANGER
Hliníkové profily

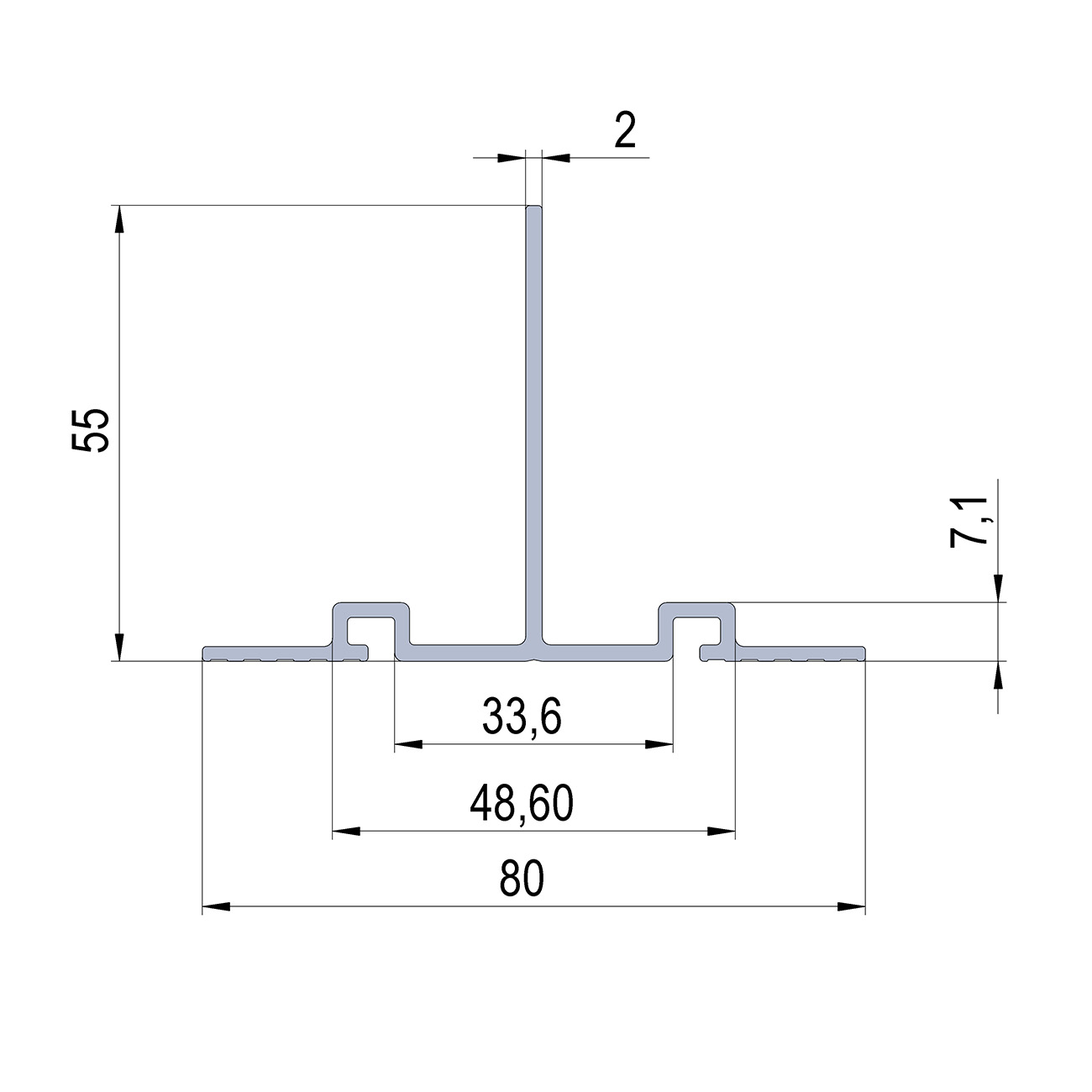

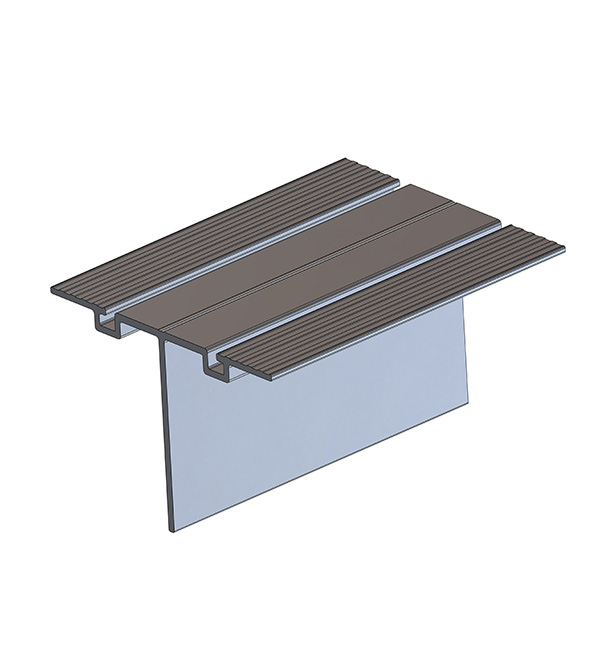

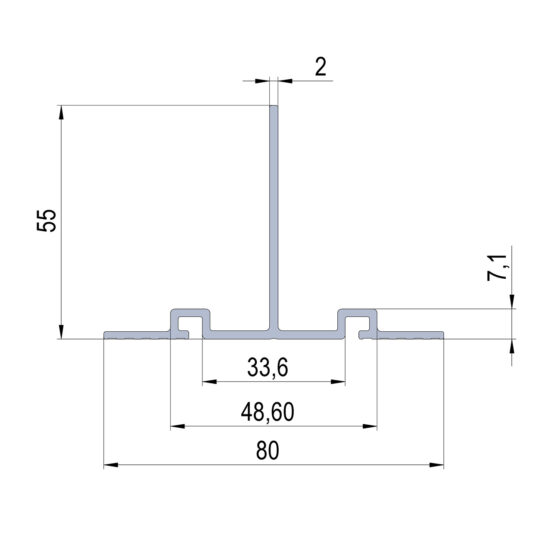

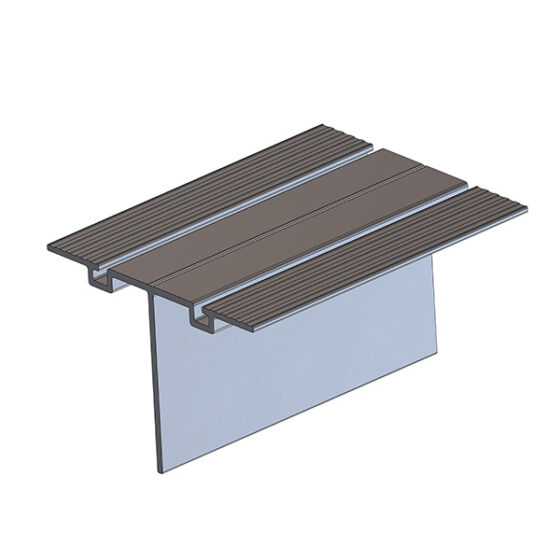

AVG T-univerzální hliníkový profil s vodícími drážkami 55x80/111790
T-hliníkový univerzální profil 55×80/111790 tvoří základní část podkonstrukce pro instalaci předsazených provětrávaných fasádních kazet, panelů, plechů. T-hliníkový profil 55×80/111790 se připevňuje ke stěnovým konzolám L. Může být namontován vertikálně nebo horizontálně. T-hliníkový profil je univerzálně konstrukčně navržen se dvěma vodícími drážkami, do kterých lze nasunout komponent AVG ALU HANGER, kterou lze následně retifikovat směrem „nahoru a dole“.

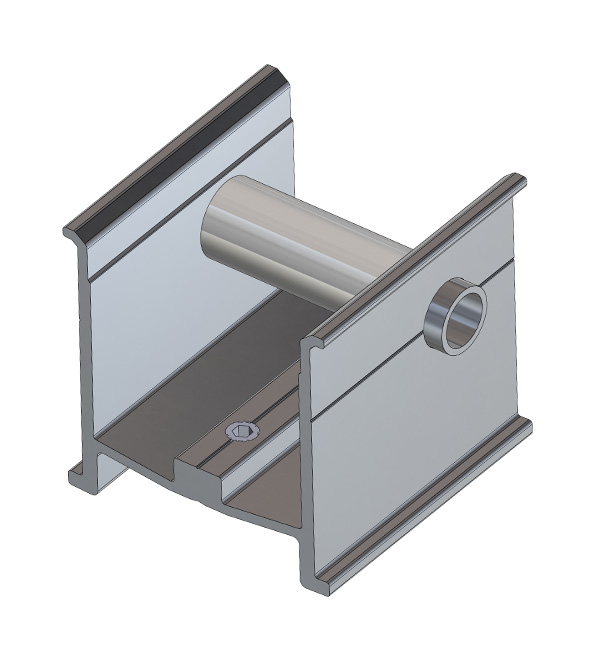

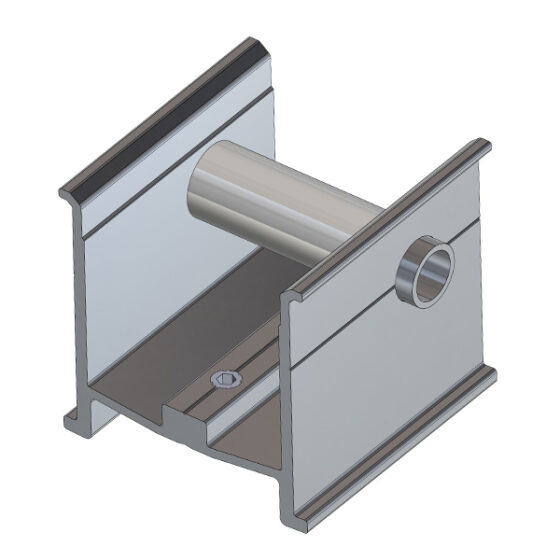

AVG ALU HANGER-hliníkový úchyt kazet /111791
AVG ALU HANGER/111791 je hliníkový uchytávací komponent určený pro zavěšení fasádní nebo obkladové kazety. AVG ALU HANGER/111791 se připojuje k univerzálnímu T-profilu 55×80/111790, ve kterém se nacházejí dvě vodící drážky, ve kterých je komponent AVG ALU HANGER/111791 možné polohovat (retifikovat) směrem „nahoru a dolu“.

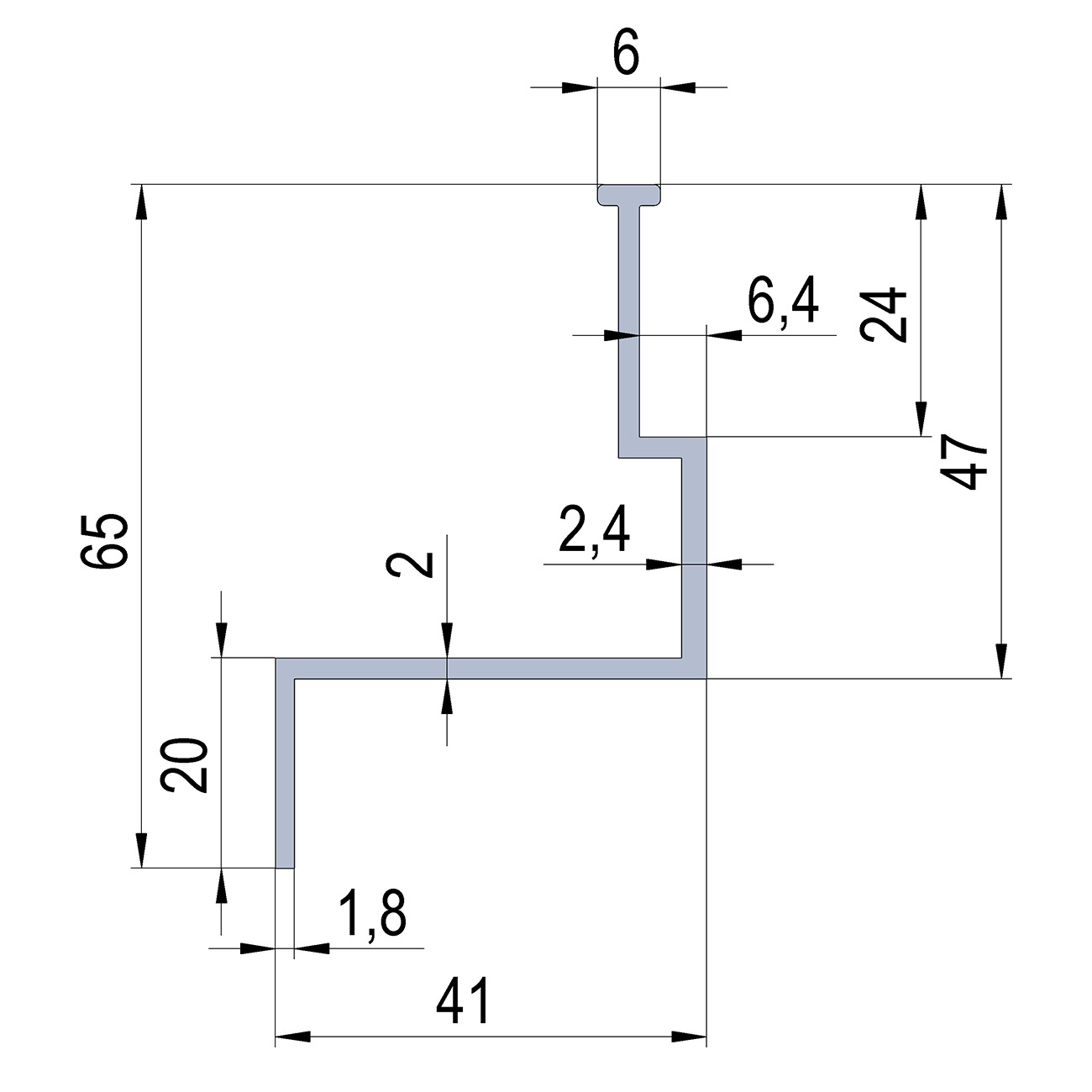

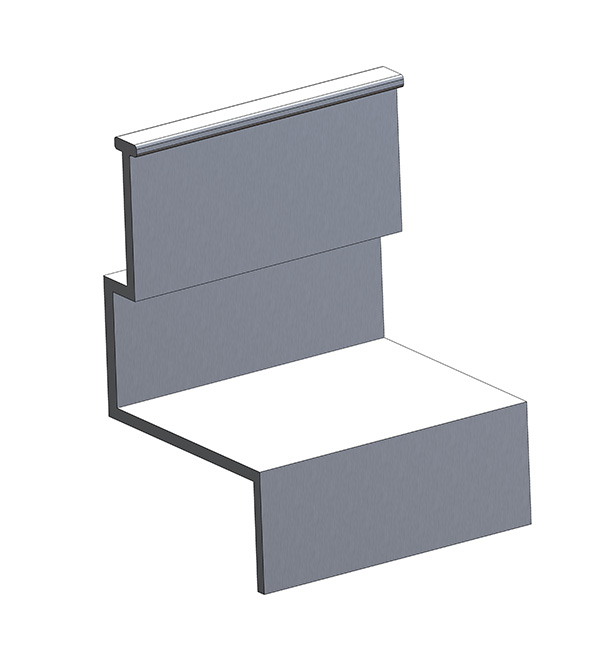

AVG Z-hliníkový profil /4820
Z-hliníkový profil/ 4820 se používá obvykle jako propojovací profil, který je umístěn na horní části kazety zejména z materiálu ACP (hliníkový kompozitní panel). Instalací Z-hliníkového profilu/ 4820 do horní části kazety se vytvoří spoj „pero“, které se zasune do „drážky“ S-hliníkového profilu/ 4821.

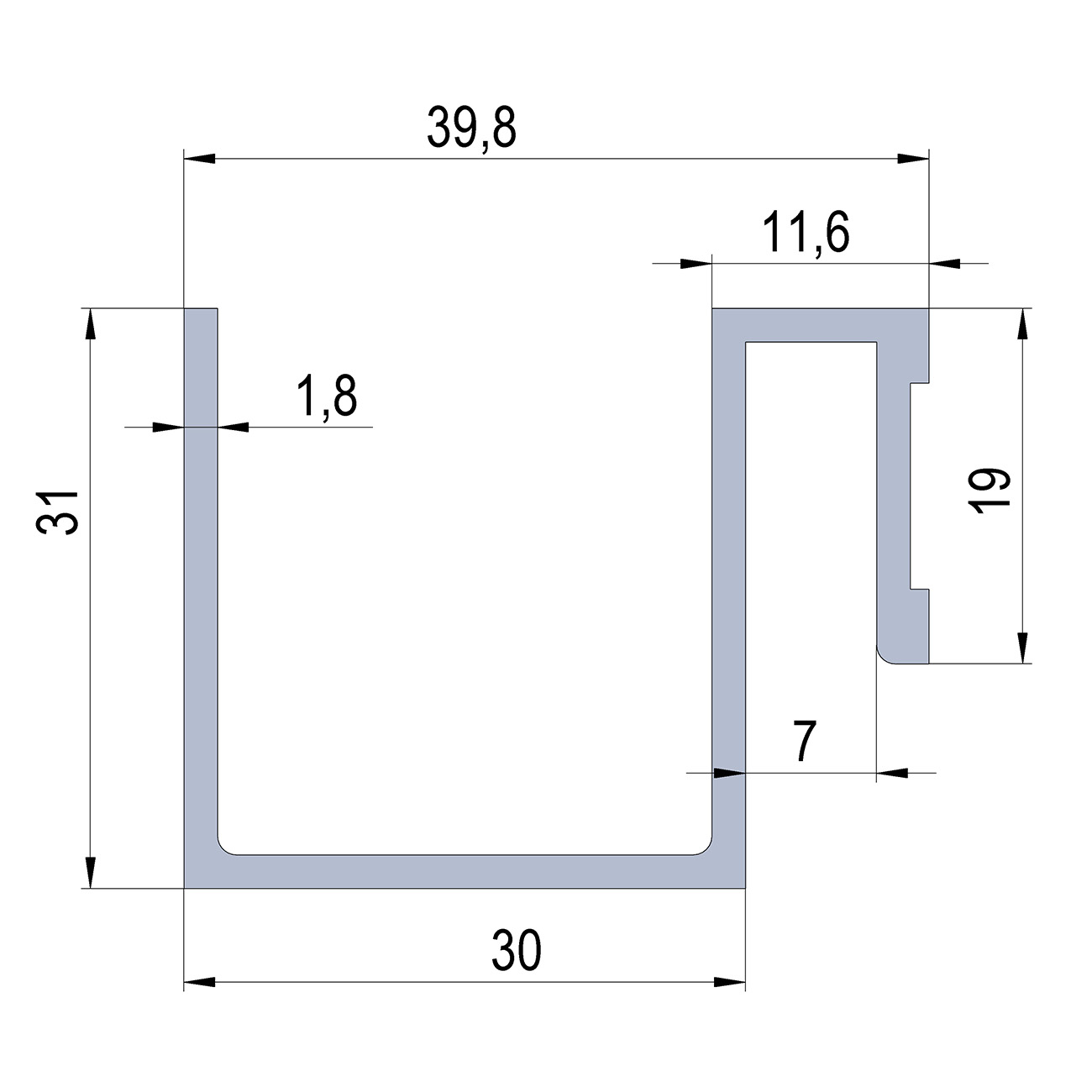

AVG S-hliníkový profil /4821
S-hliníkový profil/ 4821 se používá obvykle jako propojovací profil, který je umístěn ve spodní části kazety vyrobené z materiálu ACP (hliníkový kompozitní panel). Instalací S-hliníkového profilu/4821 do spodní části kazety se vytvoří spoj „drážka“, do které se zasune „pero“ Z-hliníkového profilu/4820.

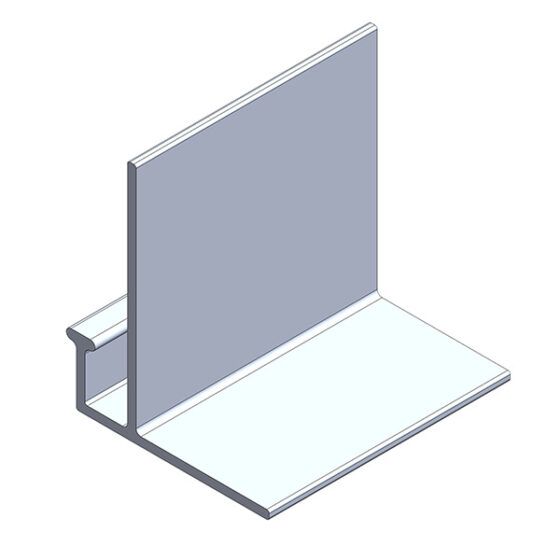

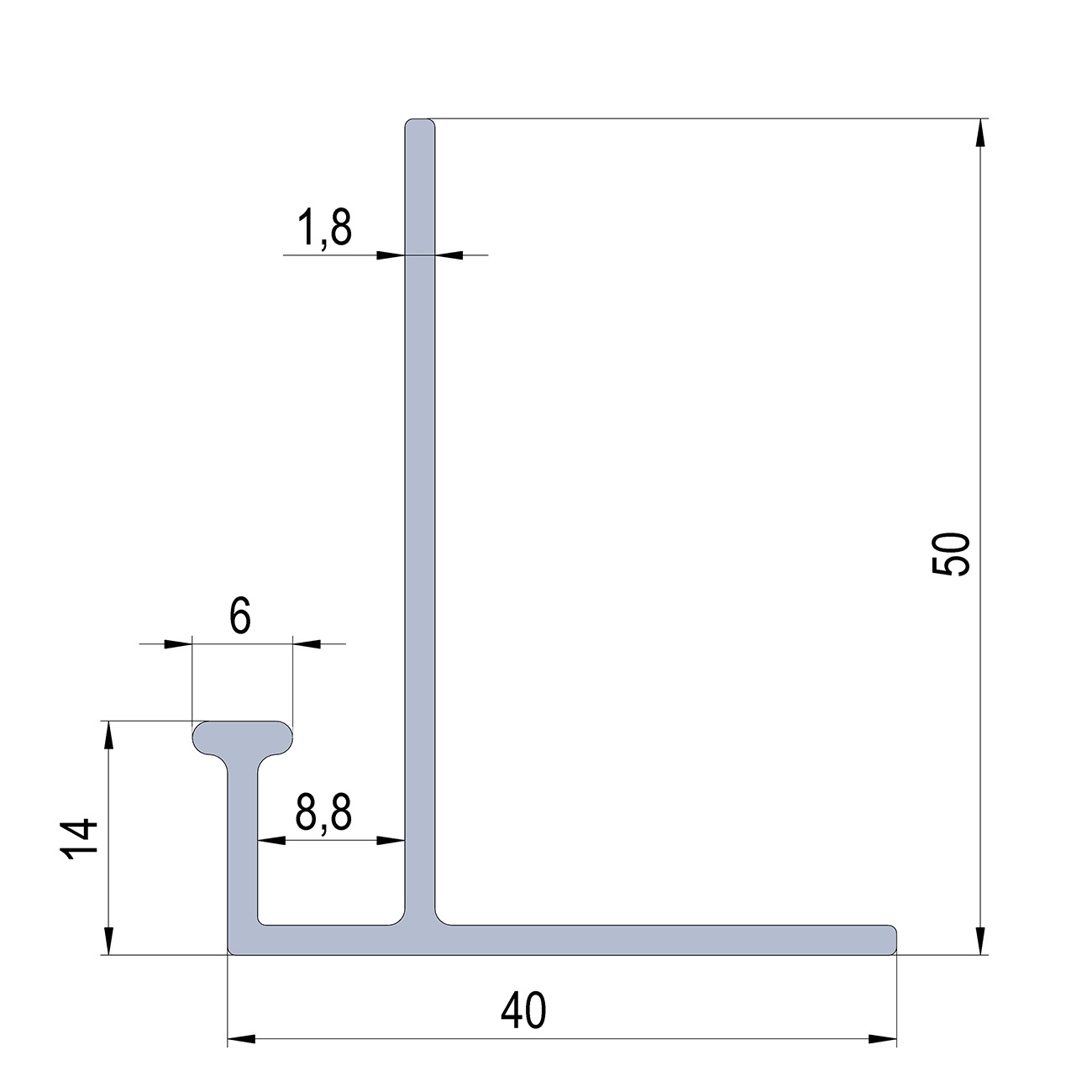

AVG L-hliníkový „startovací“ profil /A44
L-hliníkový „startovací“ profil/A44 je určen pro napojení technického detailu fasádního nebo interiérového obkladu zejména z materiálu ACP (hliníkový kompozitní panel) s navazující konstrukcí, kterou může být například spodní sokl a podobně. L-hliníkový „startovací“ profil/A44 se obvykle montuje na jinou stavební konstrukci. Do „drážky“ L-hliníkový „startovací“ profil/A44 se zasune část obkladového materiálu ACP (hliníkový kompozitní panel).

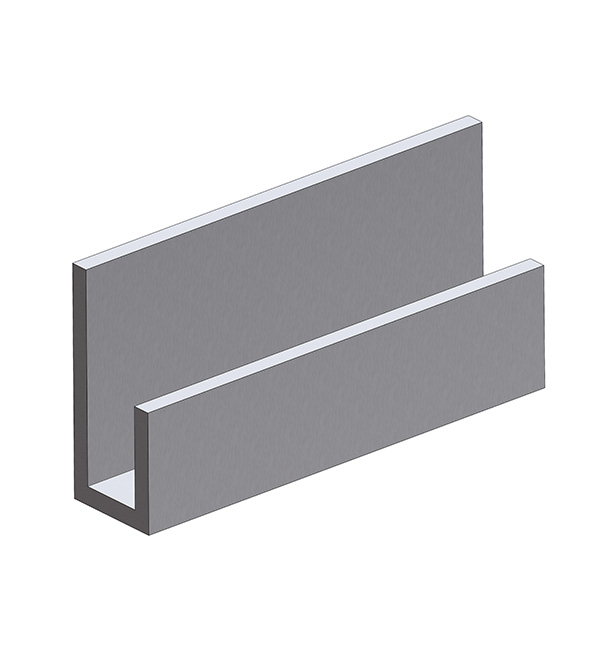

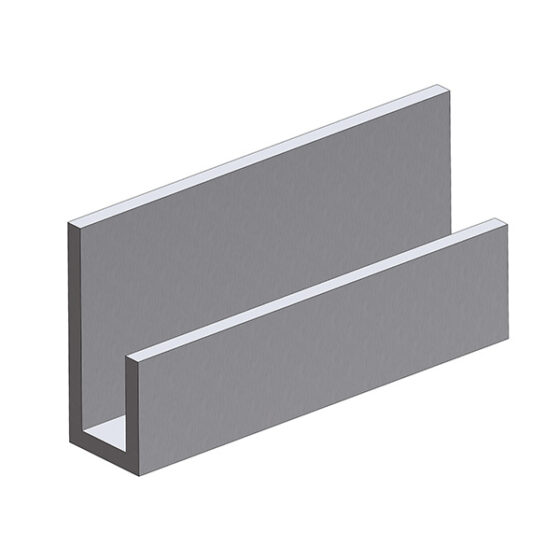

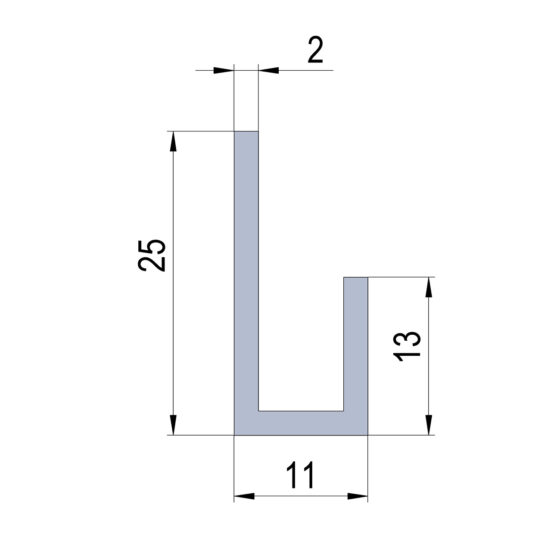

AVG J-hliníkový profil /1938
J-hliníkový profil/1938 je určen pro napojení technického detailu fasádního nebo interiérového obkladu zejména z materiálu ACP (hliníkový kompozitní panel) s navazující konstrukcí, kterou může být například spodní sokl a podobně. J-hliníkový profil/1938 se obvykle montuje na jinou stavební konstrukci. Do „drážky“ J-hliníkového profilu/1938 se zasune část obkladového materiálu ACP (hliníkový kompozitní panel). „Drážku“ lze vymezit doplněním dodatečného materiálu.

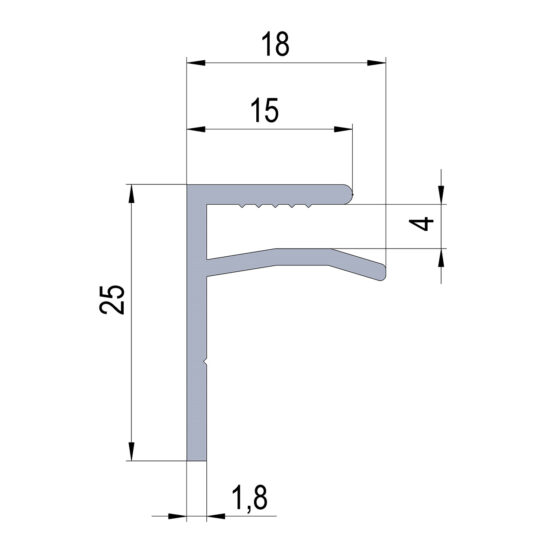

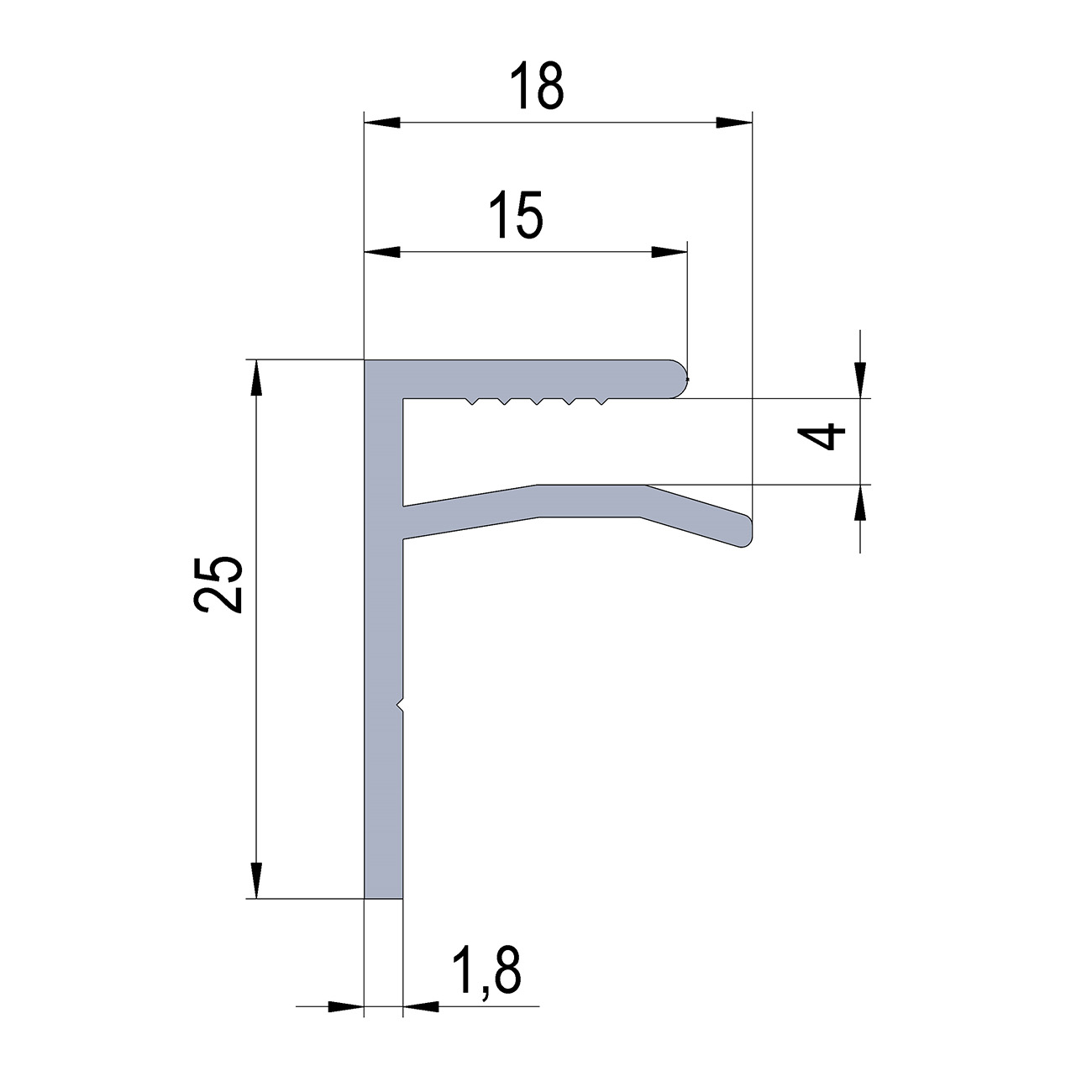

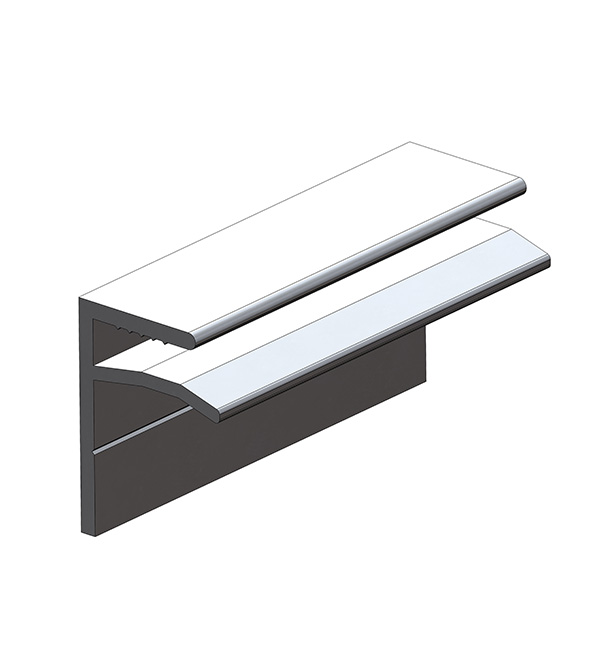

AVG F-hliníkový profil /110814
F-hliníkový profil/110814 je určen pro napojení technického detailu fasádního nebo interiérového obkladu vyrobeného zejména z materiálu ACP (hliníkový kompozitní panel) s navazující konstrukcí, kterou může být například okno, dveře, stěna, portál a podobně. F-hliníkový profil/110814 se obvykle montuje na jinou stavební konstrukci. Do „drážky“ F-hliníkový profil/110814 se zasune část obkladového materiálu ACP (hliníkový kompozitní panel).
AVG Z-hliníkový profil /110811
Z-hliníkový profil/110811 se používá obvykle jako propojovací profil, který je umístěn v horní části kazety vyráběné zejména z hliníkových plechů. Instalací Z-hliníkového profilu/110811 do horní části kazety se vytvoří spoj „pero“, které se zasune do „drážky“ S-hliníkového profilu/110812.

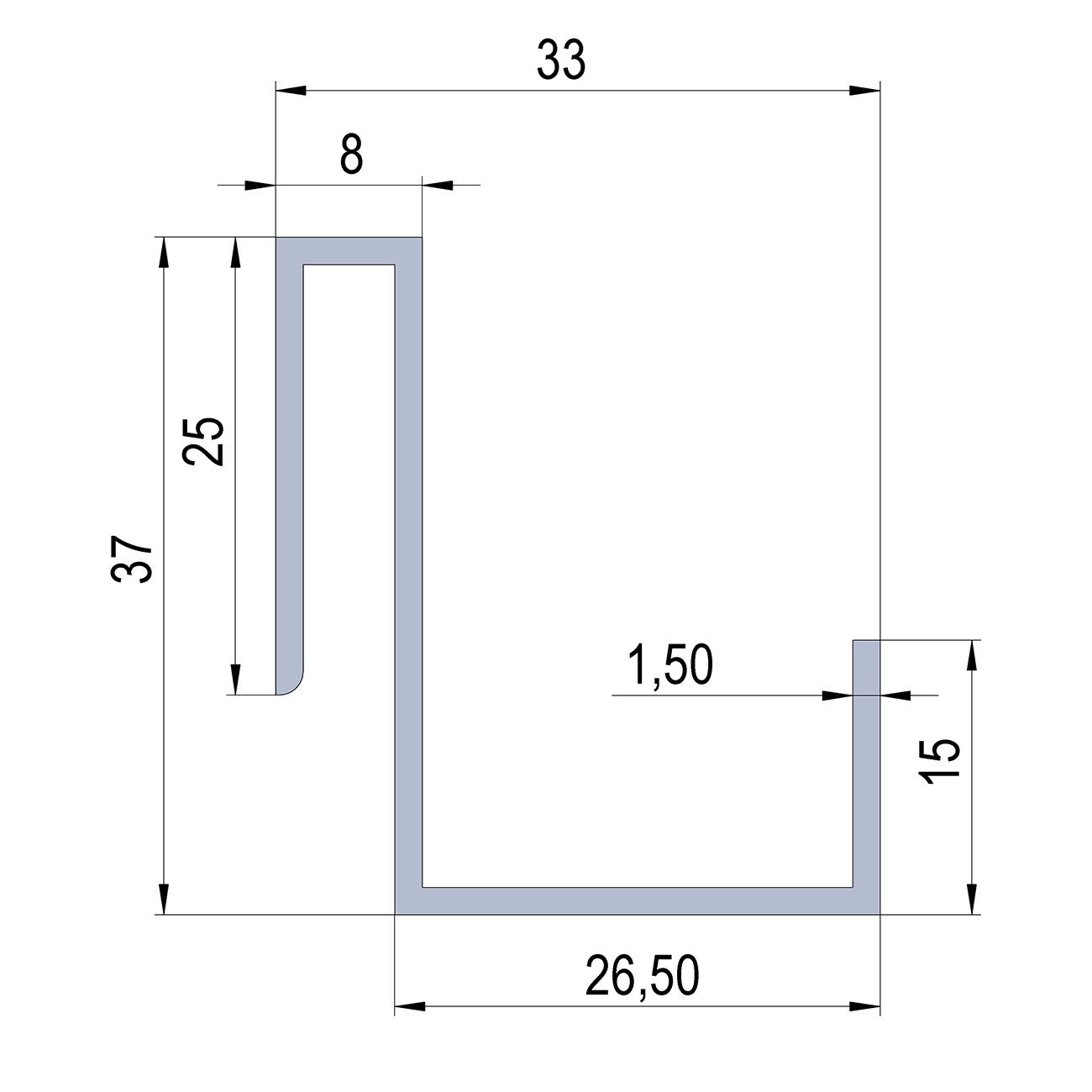

AVG S-hliníkový profil /110812
S-hliníkový profil/110812 se používá obvykle jako propojovací profil, který je umístěn ve spodní části kazety vyráběné z hliníkových plechů. Instalací S-hliníkového profilu/110812 do spodní části kazety se vytvoří spoj „drážka“, do které se zasune „pero“ Z-hliníkového profilu/110811.

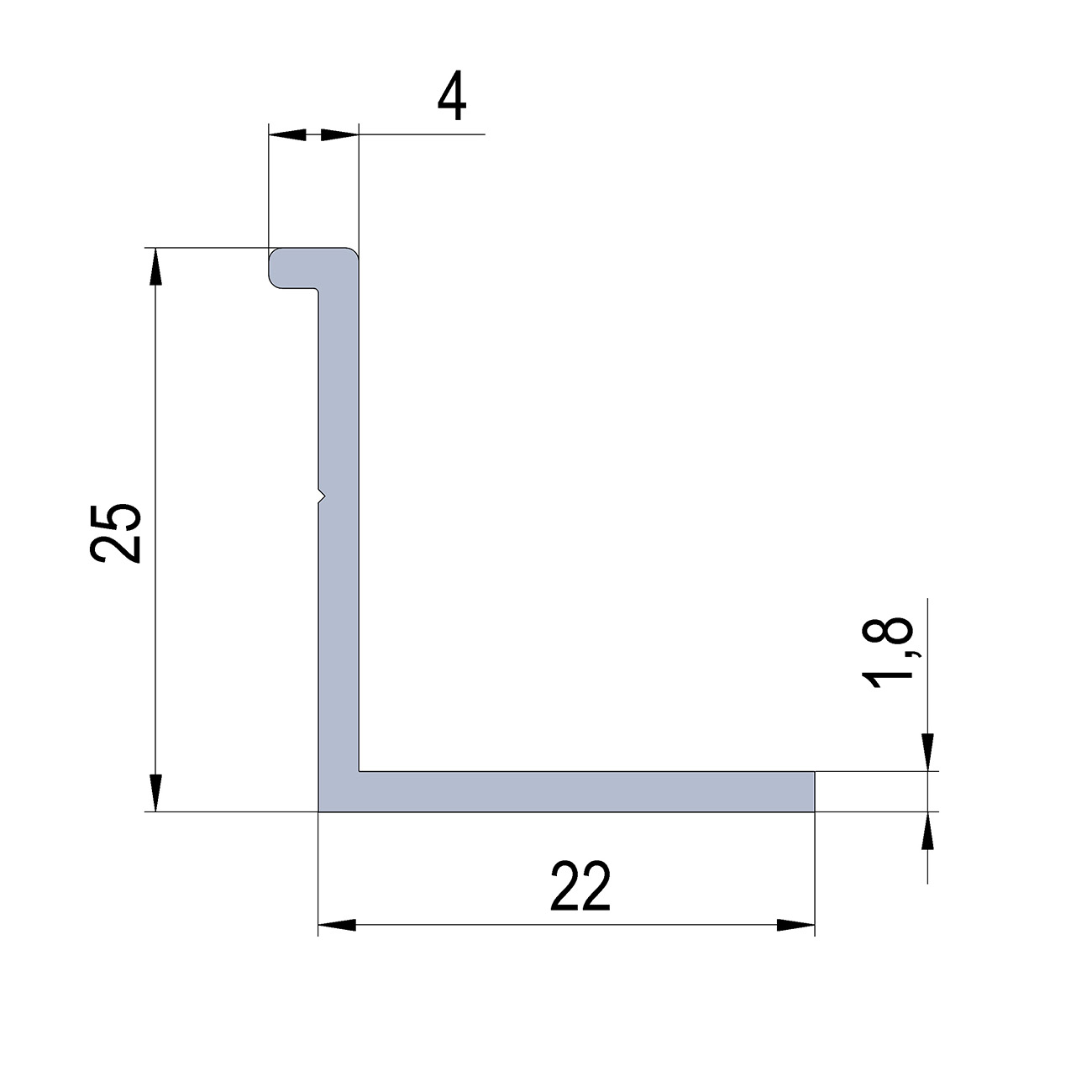

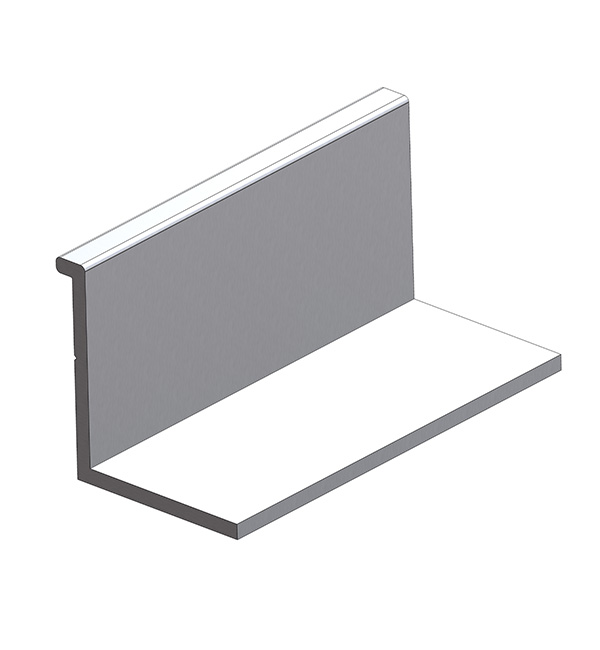

AVG L-hliníkový „startovací“ profil /110813
L-hliníkový „startovací“ profil/110813 je určen pro napojení technického detailu pro kazety vyráběné zejména z hliníkových plechů s navazující konstrukcí, kterou může být například spodní sokl a podobně. L-hliníkový „startovací“ profil/110813 se obvykle montuje na jinou stavební konstrukci. „Pero“ L-hliníkového „startovacího“ profilu/110813 lze zasunout do „drážky“ S-hliníkového profilu/110812, kterou lze vymezit doplněním dodatečného materiálu.
Hliníkové konzoly

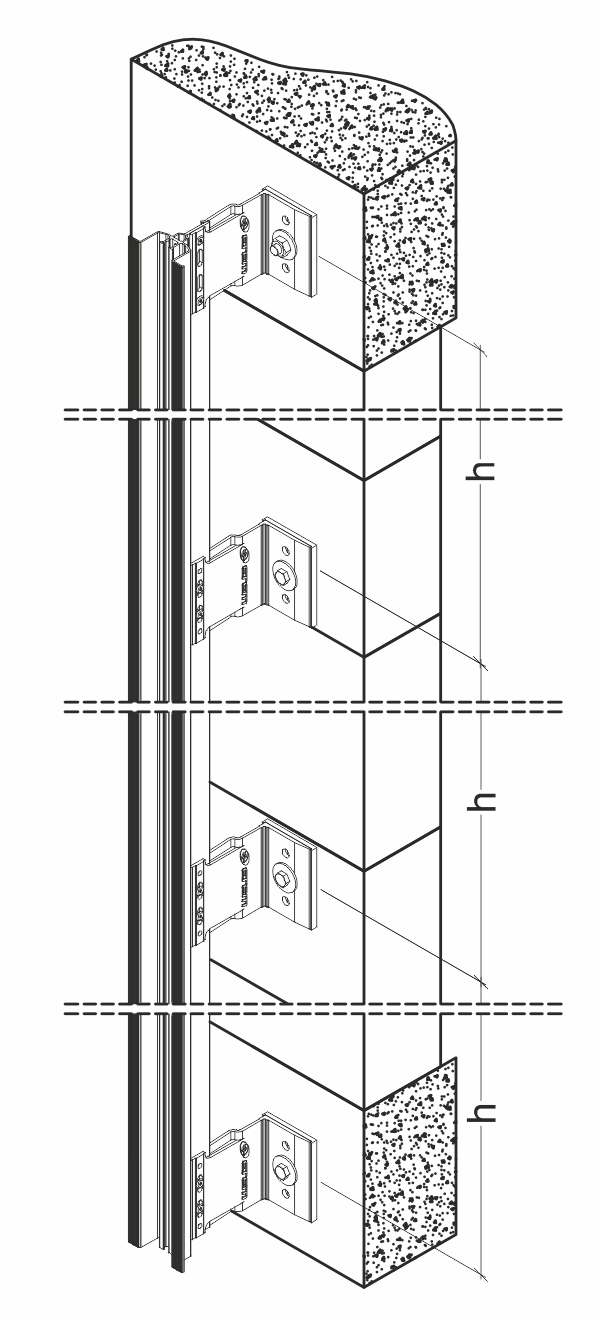

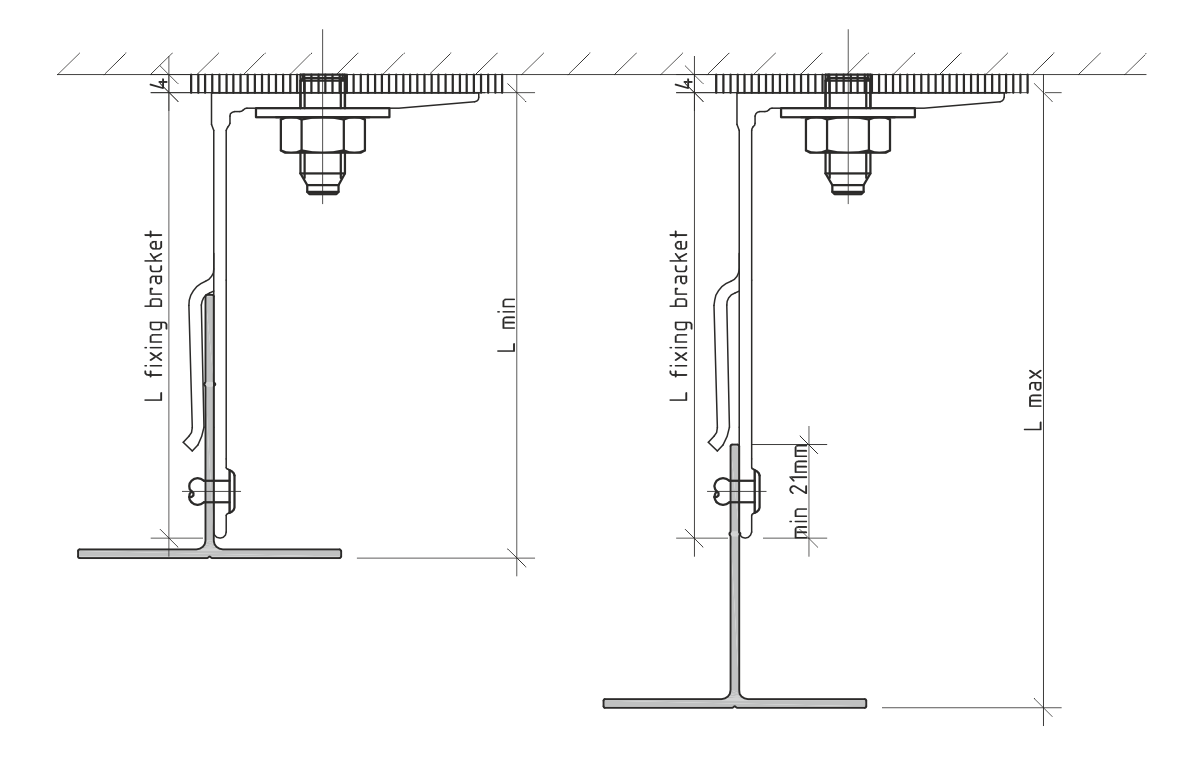

Hliníkové konzoly se připevňují k pevnému podkladu (stěna, strop nebo jiný typ konstrukce) spojovacím materiálem. Pod hliníkovými konzolami mohou být instalovány podložky pro přerušení tepelných mostů. K hliníkovým konzolím mohou být připevněny hliníkové extrudované profily T a L nebo i různé hliníkové ohýbané profily.
Hliníkové konzoly v barevných odstínech AVG METAL
AVG METAL nabízí všechny hliníkové konzole i v barevné povrchové úpravě AVG ARCHITECTURE COLOR & INDUSTRY v 15 barevných odstínech „standard“ a 160 barevných odstínech „speciál“.
- AVG 9002 – BÍLO ŠEDÁ
- AVG 9010 – BÍLÁ
- AVG 9006 – STŘÍBRNÁ METALICKÁ
- AVG 9007 – TMAVÁ STŘÍBRNÁ METALICKÁ
- AVG 7016 – TMAVÁ ŠEDÁ - ANTRACIT
- AVG 9005 – ČERNÁ
- AVG 3000 – ČERVENÁ
- AVG 5010 – MODRÁ
- AVG 6011 – ZELENÁ
- AVG 6018 – ZELENÁ
- AVG 3009 – CIHLOVĚ ČERVENÁ
- AVG 1003 – ŽLUTÁ
- AVG 8014 – TMAVÁ HNĚDÁ
- AVG 2004 – ORANŽOVÁ
Barevnou úpravu hliníkových profilů a upevňovacích konzol AVG METAL je třeba konzultovat. V případě, že vám nevyhovují barvy v základní nabídce, můžete si vybrat z extra široké nabídky AVG ACHITECTURE COLOR & INDUSTRY.

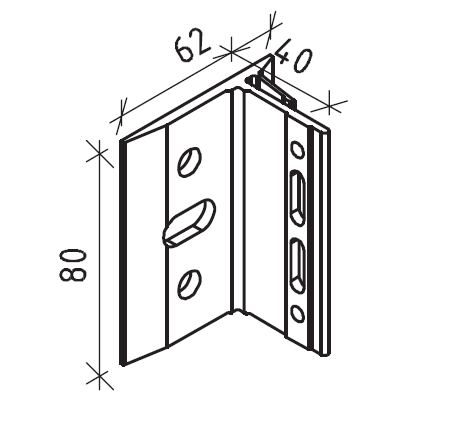

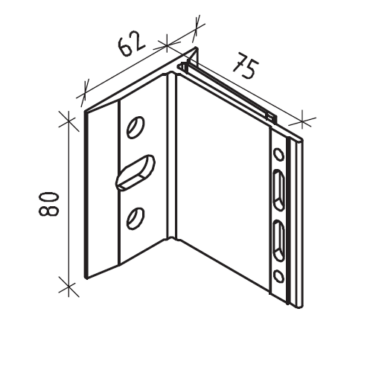

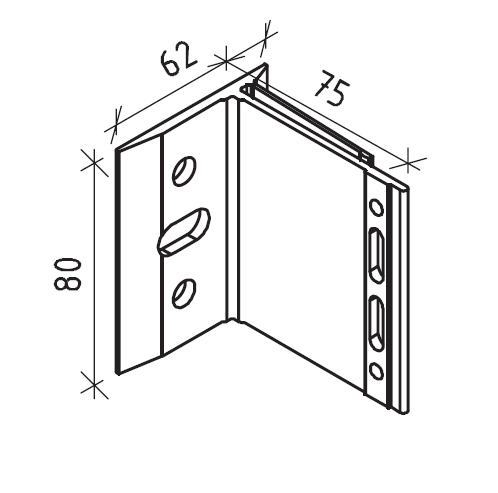

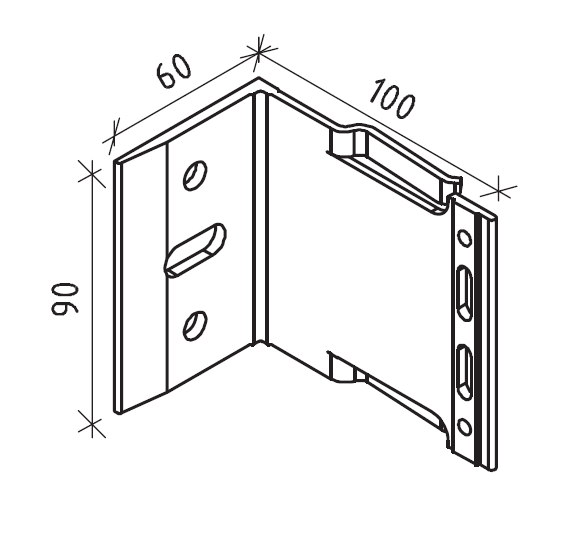

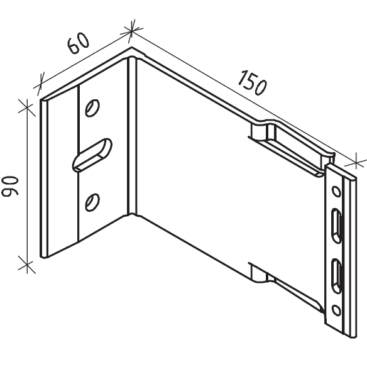

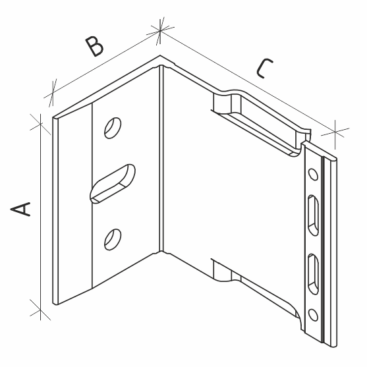

Hliníková upevňovací konzole SINGLE
| Kód | Typ | A (mm) | B (mm) | C (mm) |
|---|---|---|---|---|
|
AVG 710008.00 |
single |
80 |
60 |
40 |
|
AVG 710010.00 |
single |
80 |
60 |
75 |
|

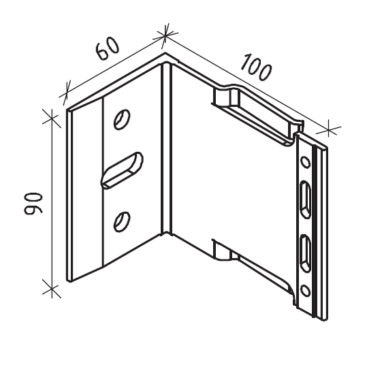

AVG 710011.00 |
single |
90 |
60 |
100 |
|

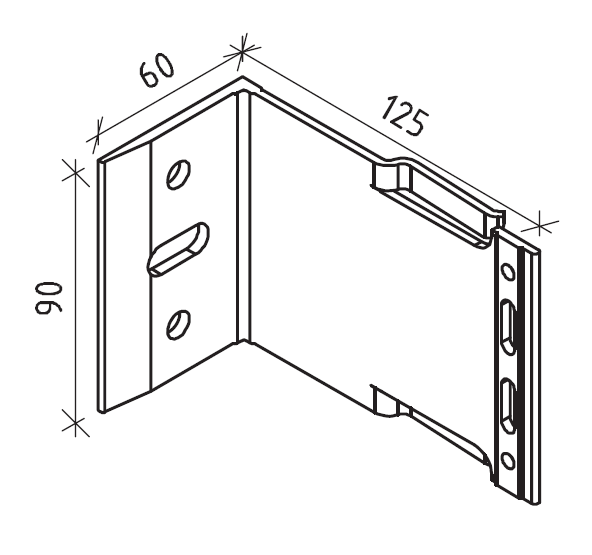

AVG 710013.00 |
single |
90 |
60 |
125 |
|
AVG 710012.00 |
single |
90 |
60 |
150 |
|

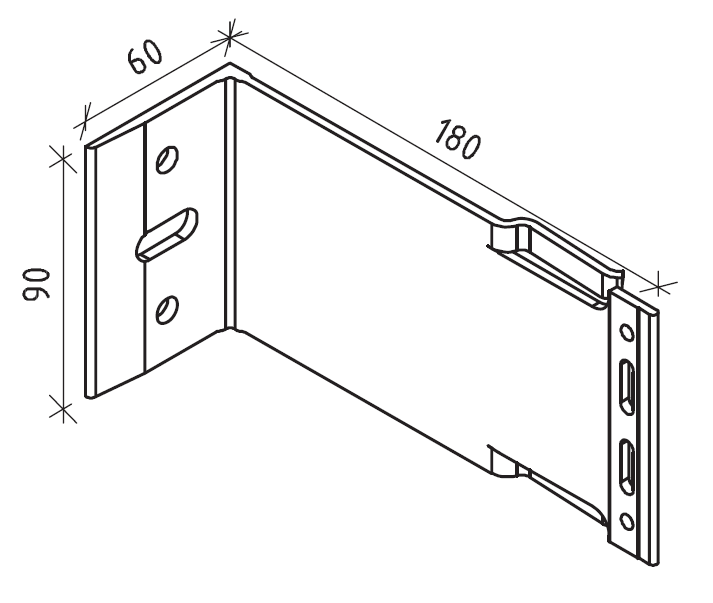

AVG 710014.00 |
single |
90 |
60 |
180 |
|

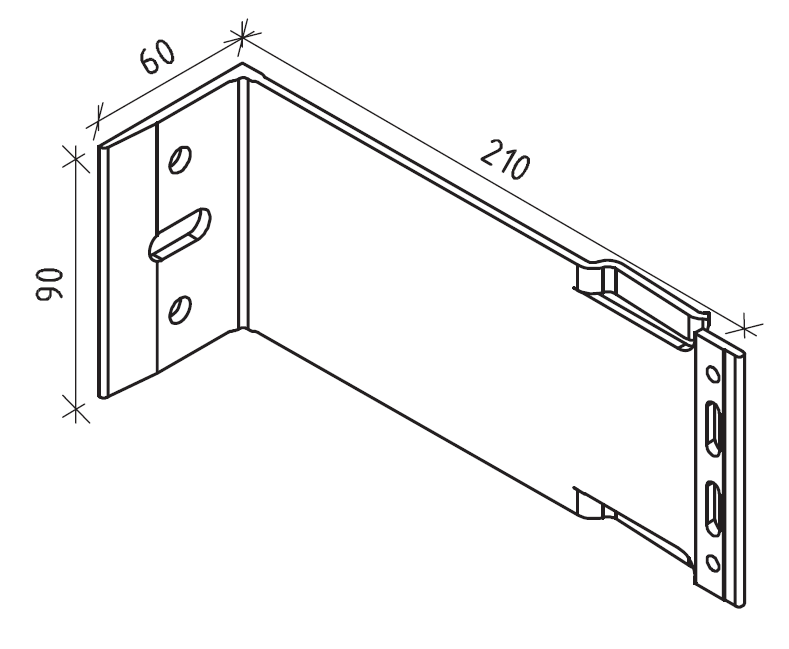

AVG 710015.00 |
single |
90 |
60 |
210 |
|
AVG 710016.00 |
single |
90 |
60 |
240 |
|

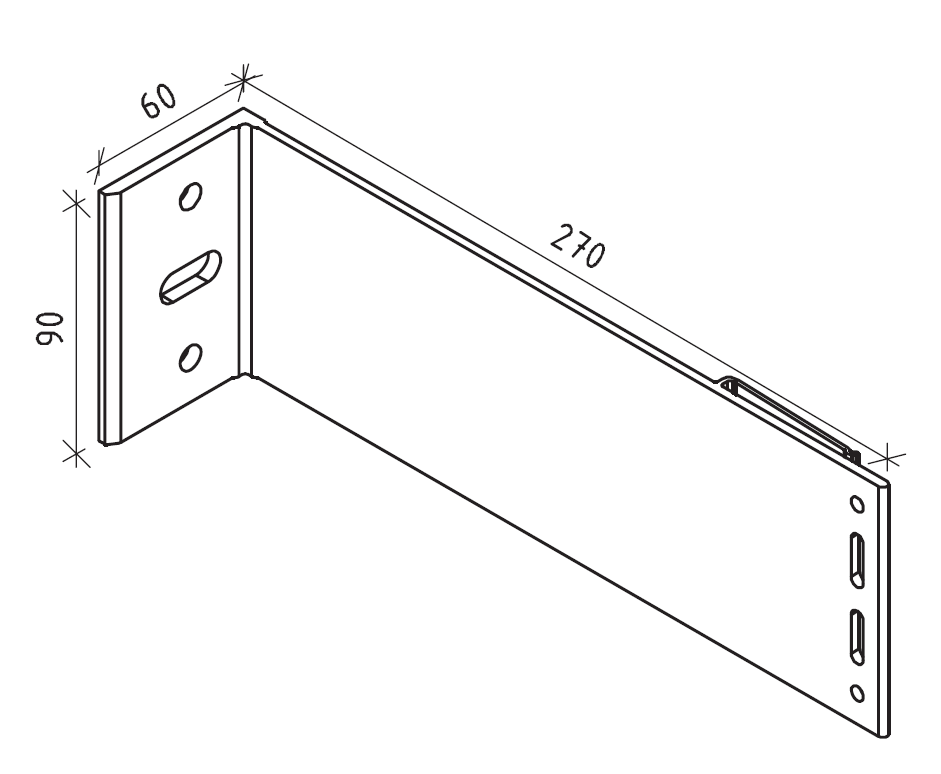

AVG 710038.00 |
single |
90 |
60 |
270 |

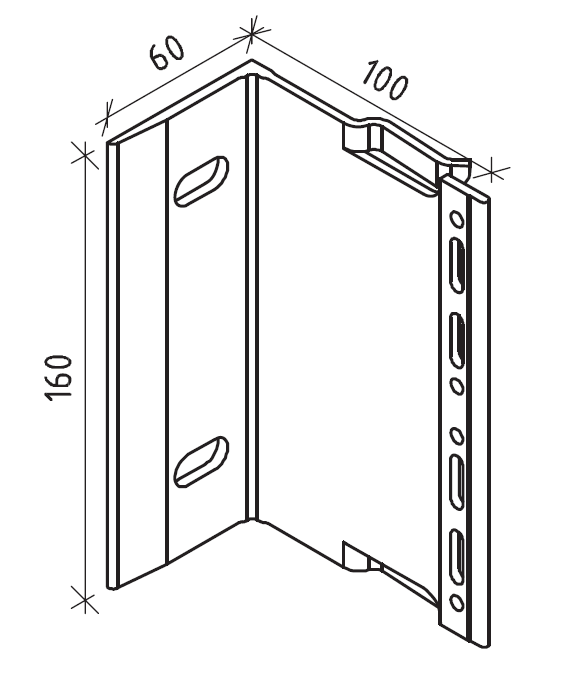

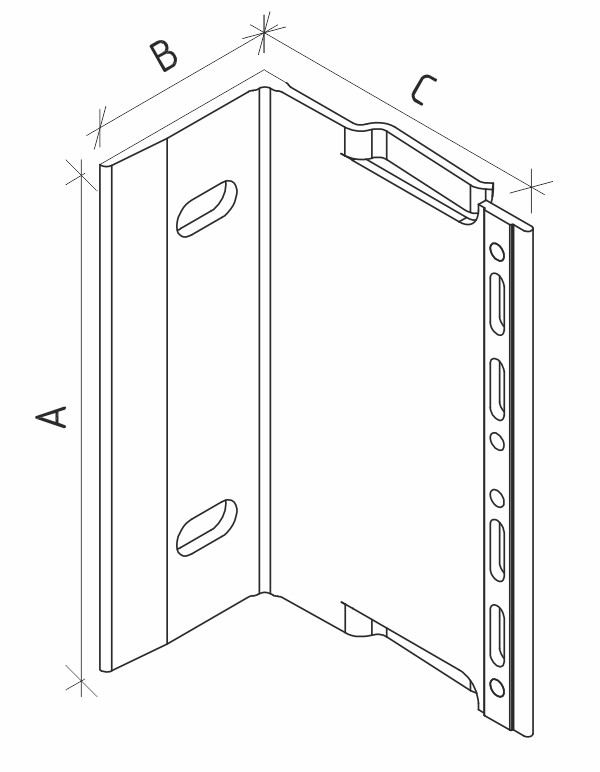

Hliníková upevňovací konzole DOUBLE
| Kód | Typ | A (mm) | B (mm) | C (mm) |
|---|---|---|---|---|
|
AVG 710001.00 |
double |
160 |
60 |
40 |
|

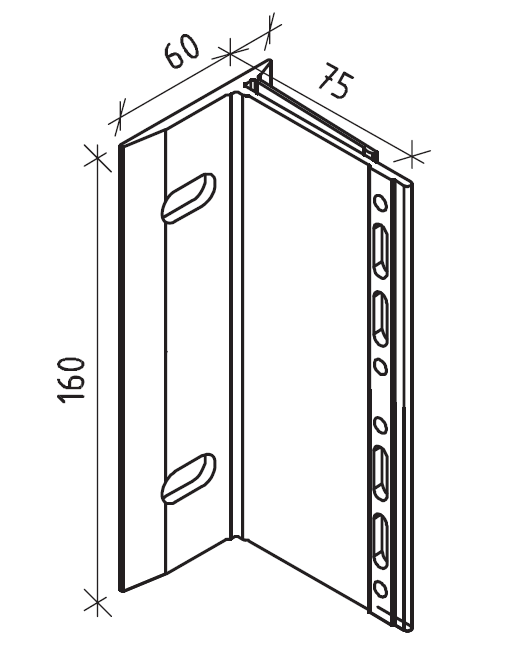

AVG 710002.00 |
double |
160 |
60 |
75 |
|
AVG 710003.00 |
double |
160 |
60 |
100 |
|

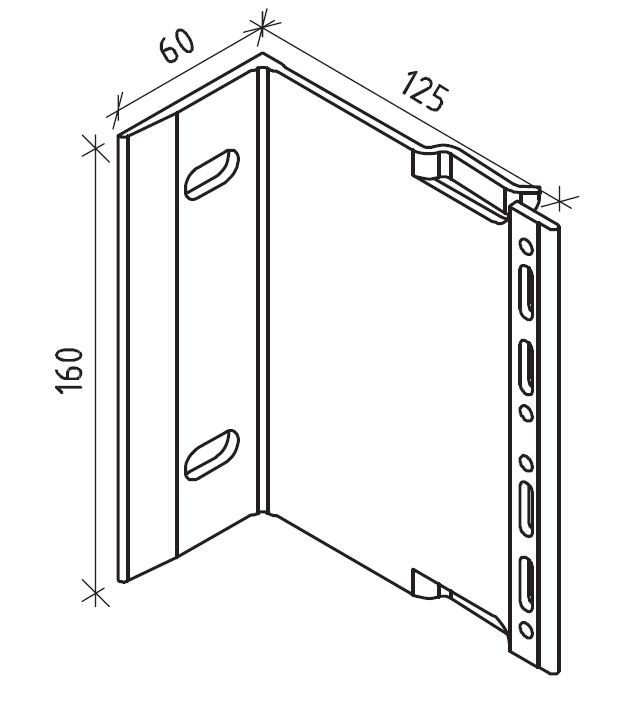

AVG 710004.00 |
double |
160 |
60 |
125 |
|

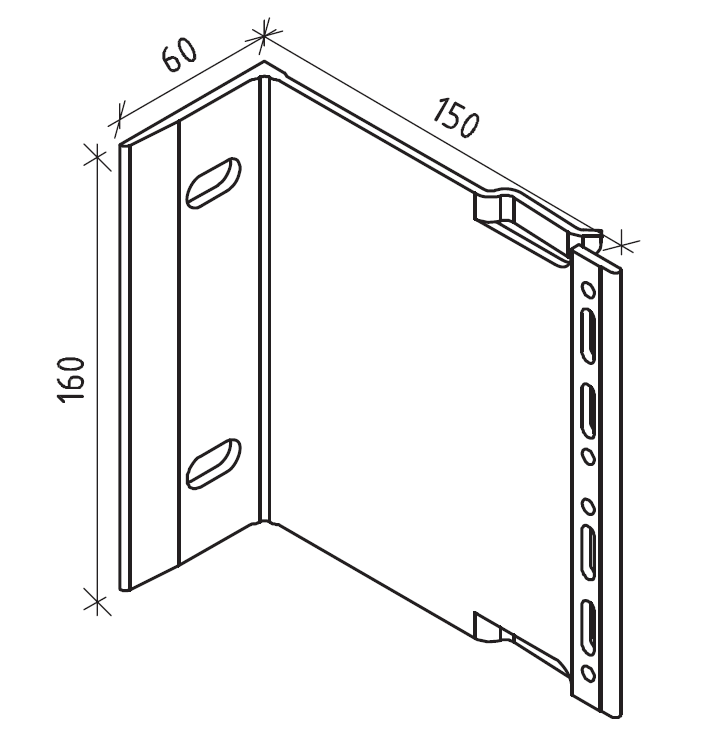

AVG 710005.00 |
double |
160 |
60 |
150 |
|

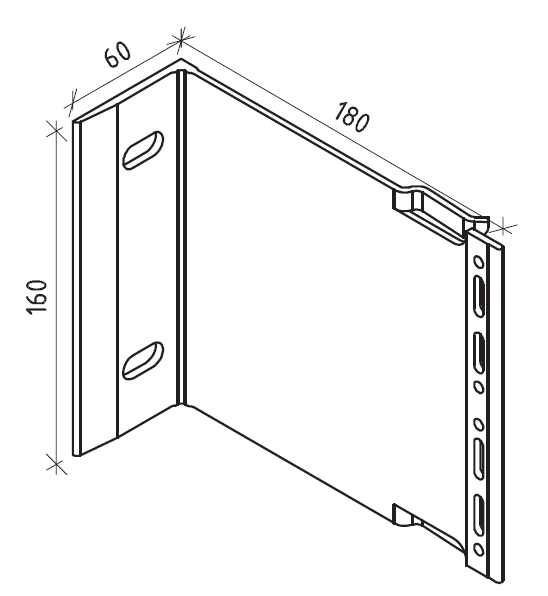

AVG 710006.00 |
double |
160 |
60 |
180 |
|
AVG 710007.00 |
double |
160 |
60 |
210 |
|

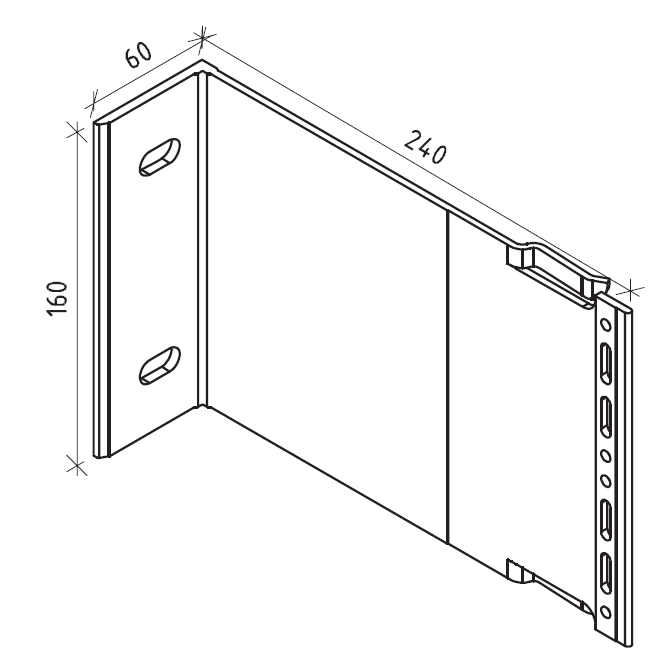

AVG 710017.00 |
double |
160 |
60 |
240 |
|
AVG 710039.00 |
double |
160 |
60 |
270 |

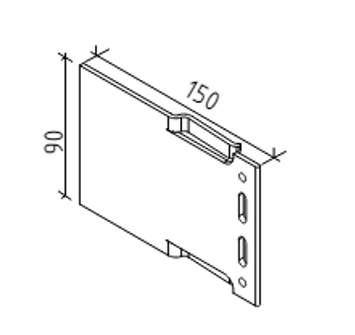

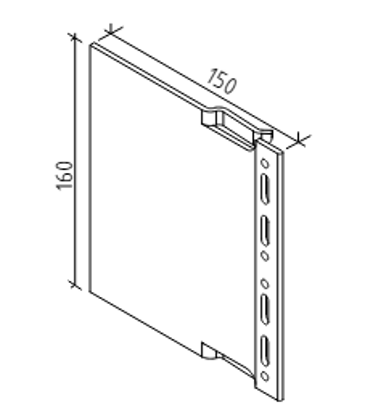

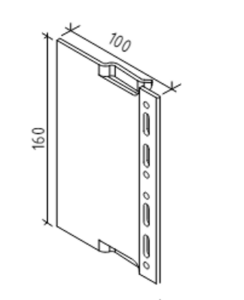

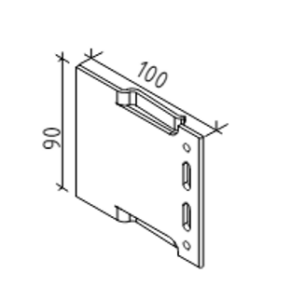

Hliníkové nástavce pro konzoly
Hliníkové nástavce pro konzoly lze použít pro dodatečné prodloužení konzol.

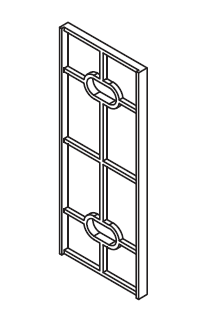

Termoizolační podložky
Termoizolační podložky lze použít pod hliníkové konzoly pro eliminování tepelných mostů.
| Termoizolační podložka DOUBLE | výška konzoly |
|---|---|
|
AVG 730032.00 |
pro konzoly o výšce 45 – 75 mm |
|
AVG 730034.00 |
pro konzoly o výšce 100 – 270 mm |
| Termoizolační podložka SINGLE | výška konzoly |
|---|---|
|
AVG 730031.00 |
pro konzoly o výšce 45 – 75 mm |
|
AVG 730033.00 |
pro konzoly o výšce 100 – 270 mm |
Technická řešení a statické výpočty použití výrobků musí ověřit autorizovaný statik na místě.
