AVG VERA

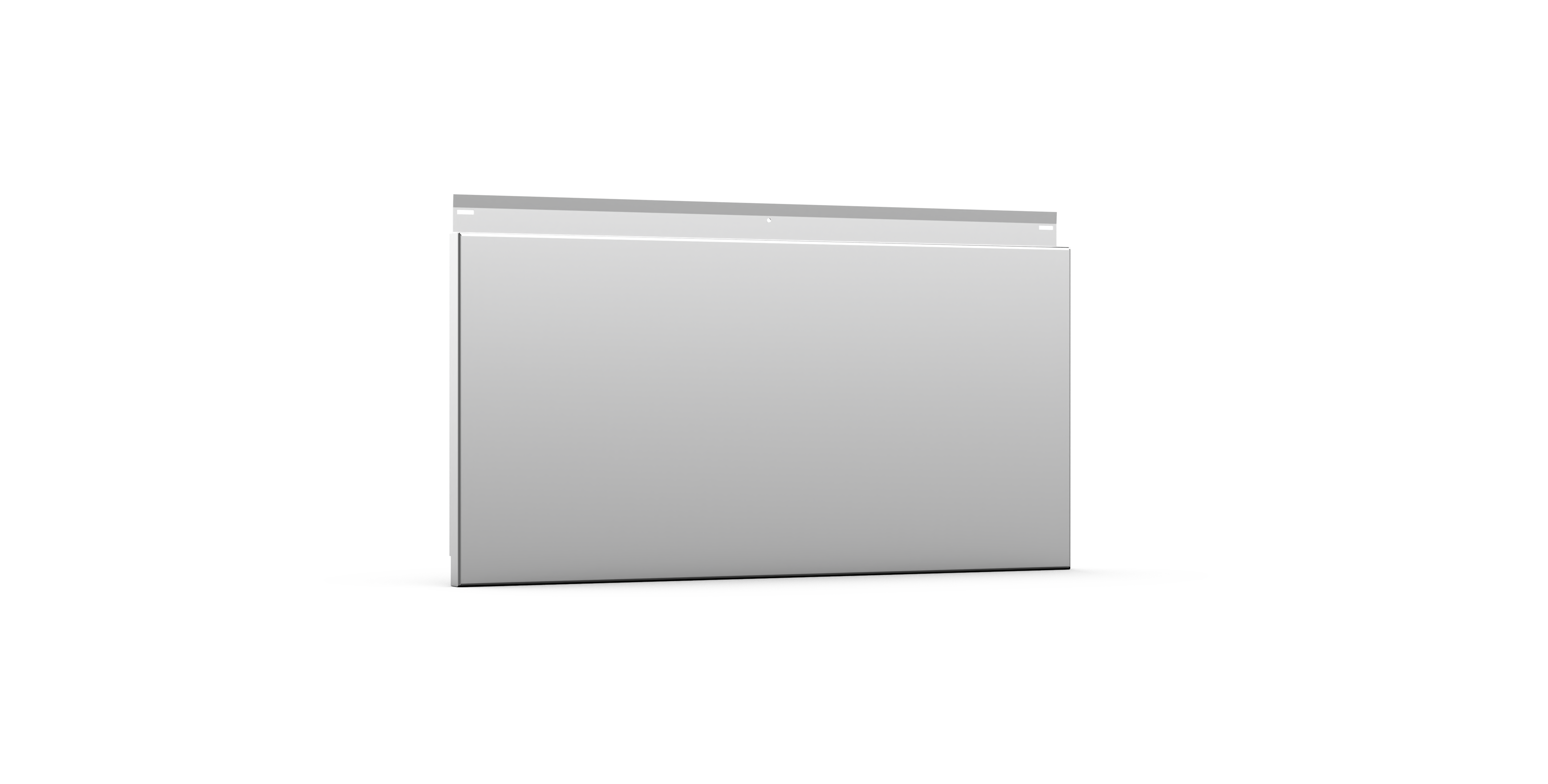

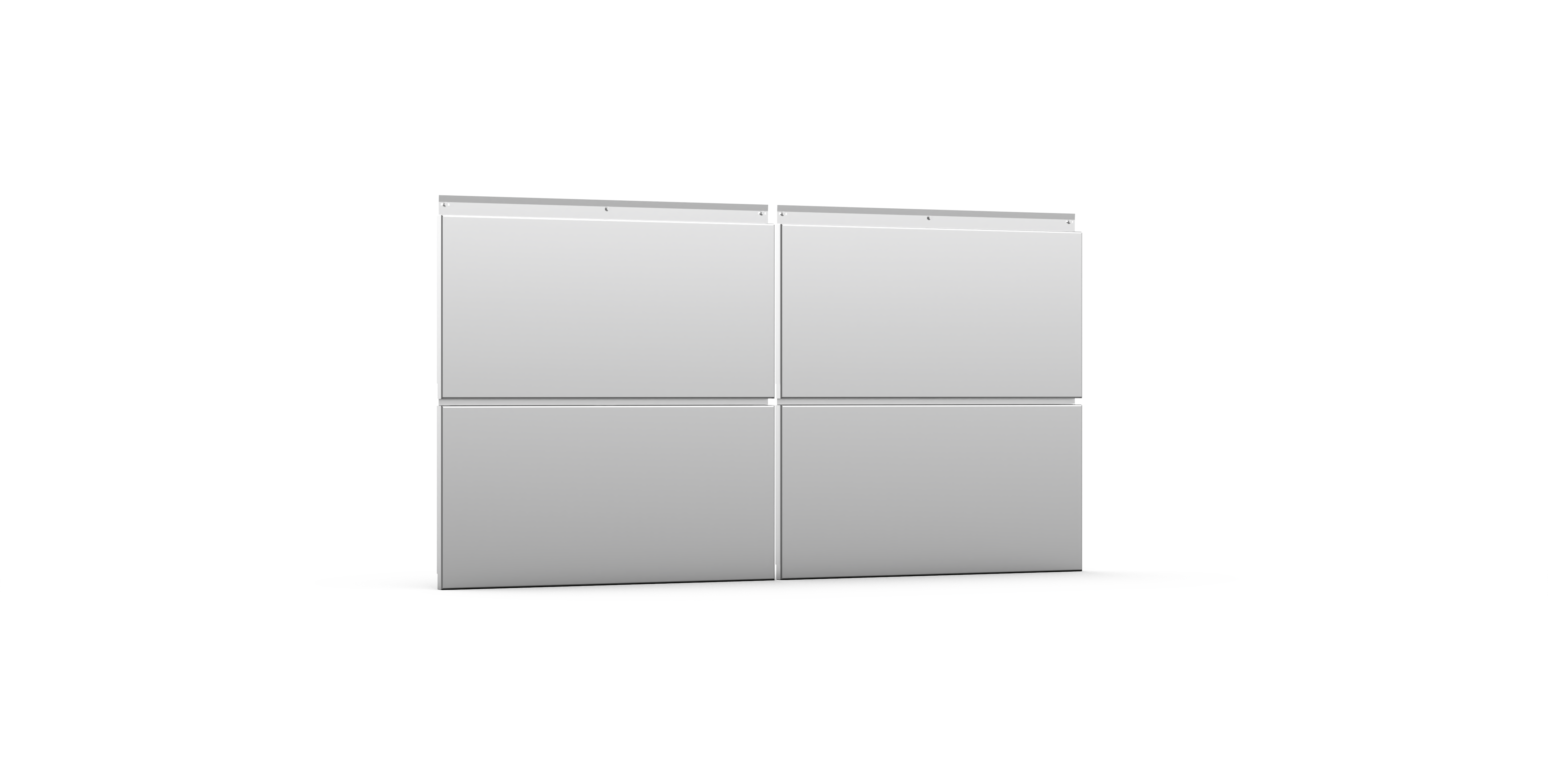

Kovové kazety AVG VERA nabízejí projektům moderní design a vzhled. Fasádní kazety, hliníkové kazety a ocelové kazety AVG VERA, mohou být použity pro exteriér nebo interiér. Provětrávané zavěšené fasády, obklady a stropy AVG VERA se skrytým upevněním v horizontální drážce mohou být vyrobeny v různých volitelných rozměrech (délka x výška x hloubka). Kovové předsazené fasády, interiérové obklady a stropní podhledy AVG VERA mohou být instalovány (kladeny) horizontálně, vertikálně nebo nepravidelně.

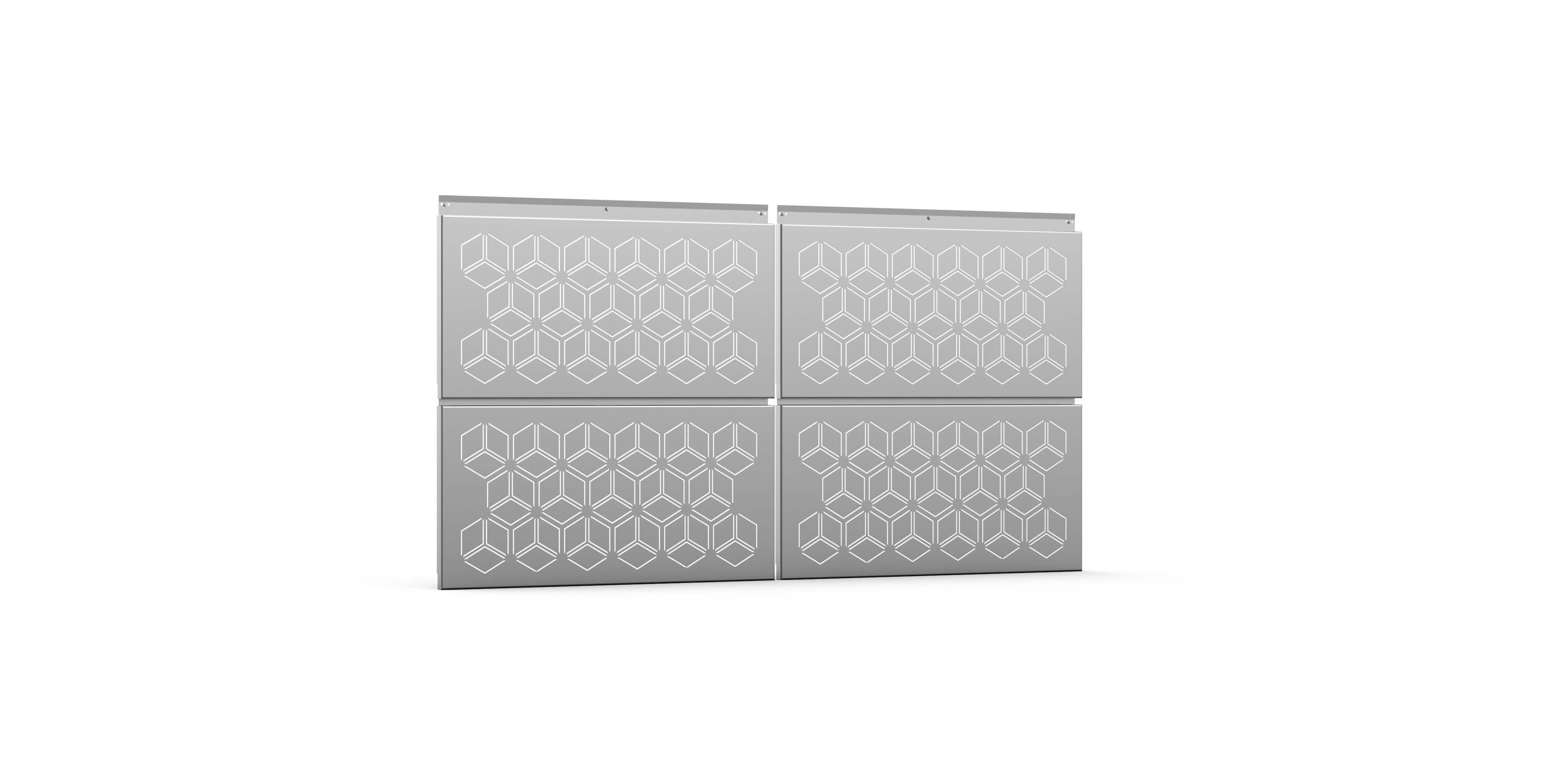

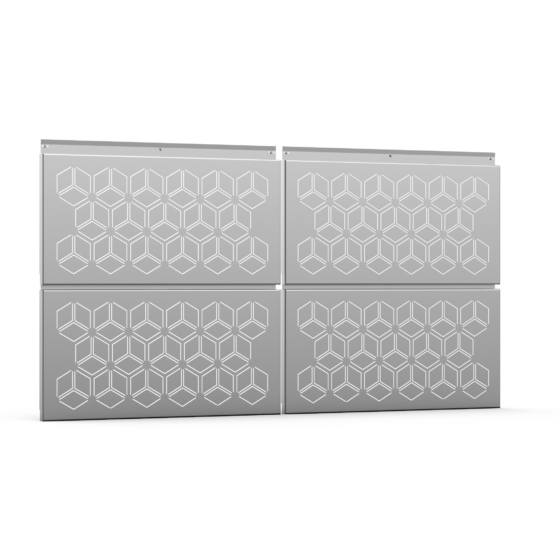

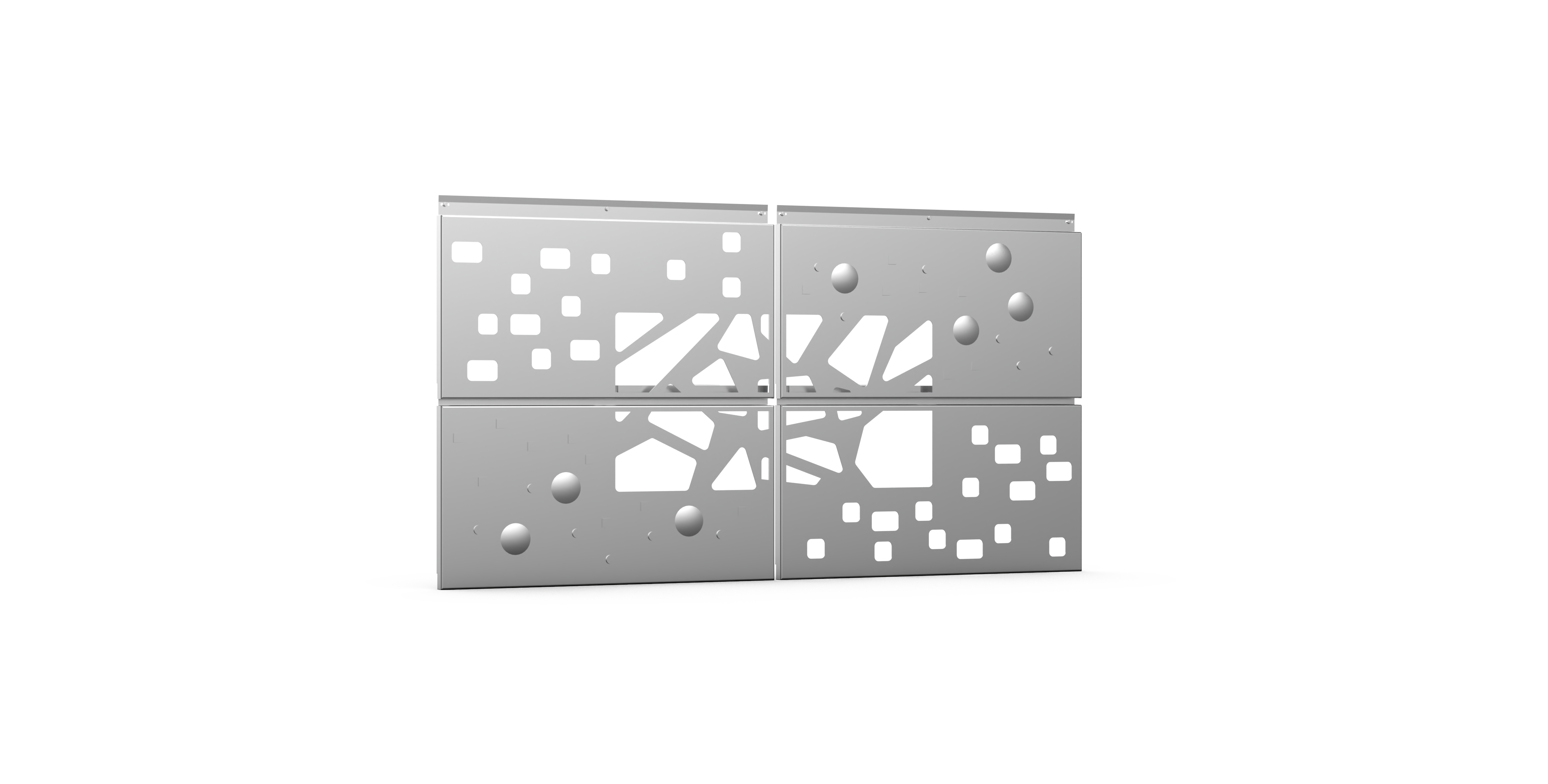

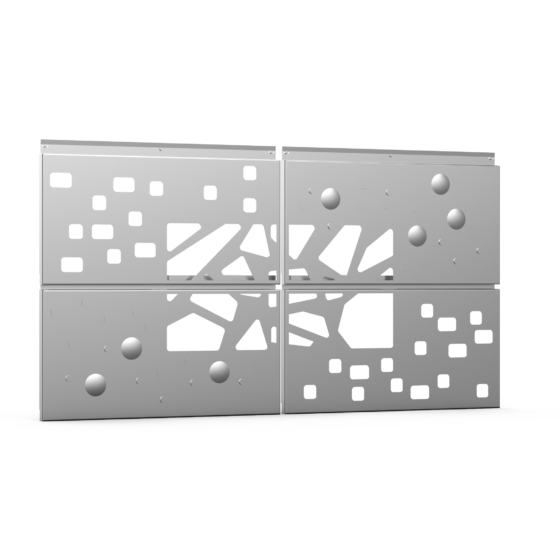

Systém AVG VERA nabízí také perforované fasádní kazety a obkladové panely i v kombinaci s různými embosovanými vzory.
| TYP | AVG VERA |
|---|---|
|
KLADĚNÍ |
H = horizontální | V = vertikální | X = kombinováno | 3D = prostorově |
|
ROZMĚRY (mm) |
jiné rozměry a úpravy AVG VERA na požádání (nepravidelné, 3D prostorové) |
|

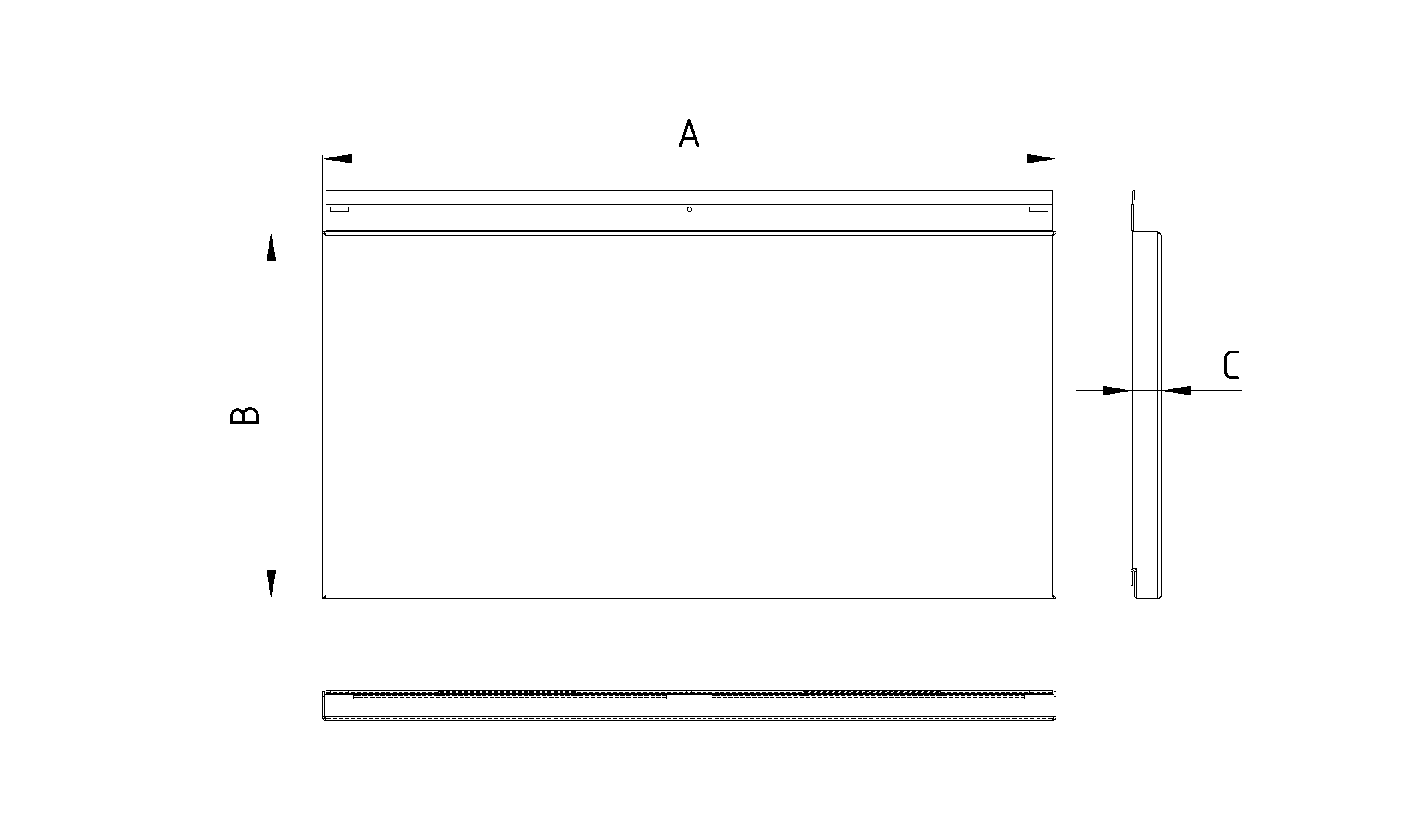

DÉLKA A |
300–3990* | délky více než 3990 nutno konzultovat* |
|
CELKOVÁ KRYCÍ DÉLKA |
A + E |
|
VÝŠKA B |
100 – 1000 | 1400* |
|
CELKOVÁ KRYCÍ VÝŠKA |
B + D |
|
HLOUBKA C |
30 – 35 – 40 – 45* – 50* | hloubku více než 50 nutno konzultovat* |
|

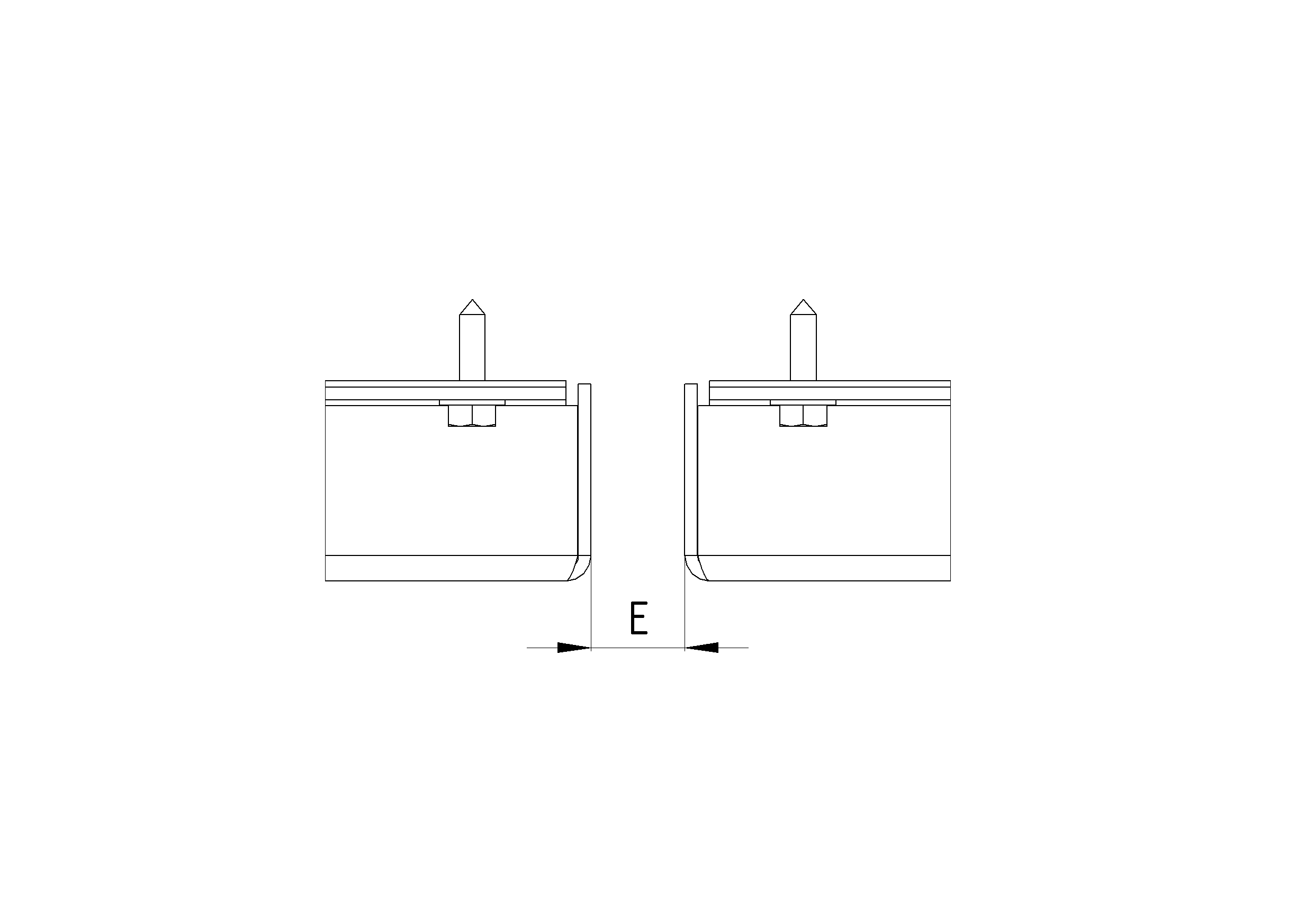

VERTIKÁLNÍ SPÁRA E |
5 – 10 – 15 – 20 – 25 – 30 – 35 | 40* – 50* |
|

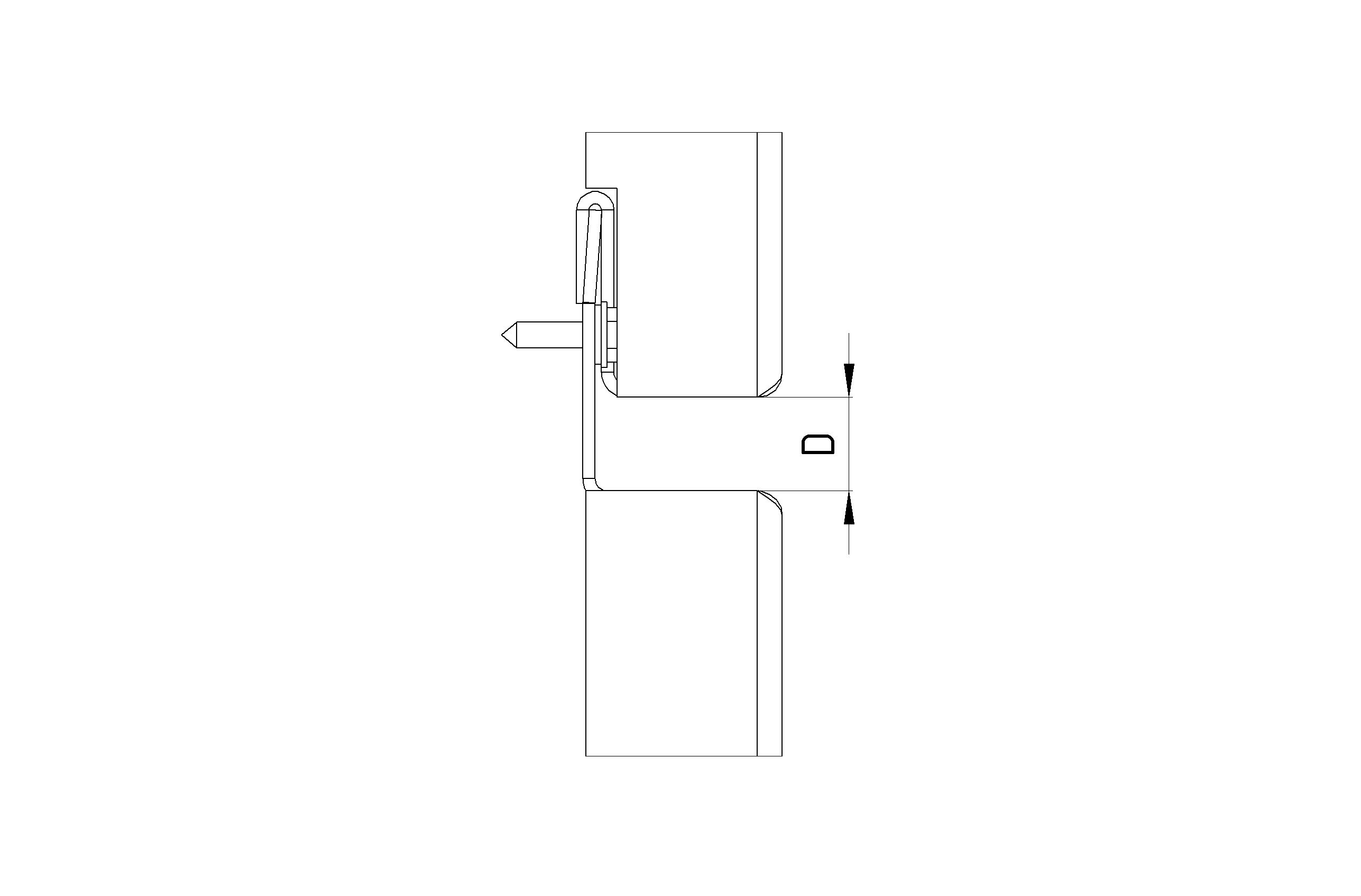

HORIZONTÁLNÍ SPÁRA D |
5 – 10 – 15 – 20 – 25 – 30 – 35 | 40* – 50* |
|
PERFORACE | OTVORY |
kruh | ovál | elipsa | vlna | čtverec | obdélník | šestiúhelník | kříž | trojúhelník | individuální vzory + kombinace s embosováním | obrazová perforace |
|
OTEVŘENÁ PLOCHA |
≤ 70% | perforace |
|
EMBOSOVÁNÍ – PROSTOROVÉ VZORY 3D |
kruh | čtverec | obdélník | trojúhelník | polokoule | individuální vzory + kombinace s perforacemi |
|
POŽÁRNÍ KLASIFIKACE |
|
|
MATERIÁL |
HLINÍK |
|
JINÁ POVRCHOVÁ ÚPRAVA |
POWDER COATING | COIL COATING | NATURAL | BRUSHED | JINÉ |
|
JINÝ MATERIÁL* |
OCEL | ALUZINC | COR-TEN | MĚĎ | NEREZ |
|
POUŽITÍ |
FASÁDY | INTERIÉROVÉ OBKLADY | STROPNÍ PODHLEDY | DĚLICÍ STĚNY | BALKONOVÉ VÝPLNĚ A PLOTY |
|
POZNÁMKA |
AVG METAL vám poradí a pomůže s výběrem výrobků a systémů pro váš projekt. Můžeme pro vás navrhnout a vyrobit také individuální řešení. |
|
* uvažované a plánované projektové řešení konzultujte s technickým oddělením AVG METAL |
|
A1 | nehořlavé | certifikovaná požární klasifikaceBARVY AVG POWDER COATING
- AVG 9002 – BÍLO ŠEDÁ
- AVG 9010 – BÍLÁ
- AVG 9006 – STŘÍBRNÁ METALICKÁ
- AVG 9007 – TMAVÁ STŘÍBRNÁ METALICKÁ
- AVG 7016 – TMAVÁ ŠEDÁ - ANTRACIT
- AVG 9005 – ČERNÁ
- AVG 3000 – ČERVENÁ
- AVG 5010 – MODRÁ
- AVG 6011 – ZELENÁ
- AVG 6018 – ZELENÁ
- AVG 3009 – CIHLOVĚ ČERVENÁ
- AVG 1003 – ŽLUTÁ
- AVG 8014 – TMAVÁ HNĚDÁ
- AVG 2004 – ORANŽOVÁ
Barevnou úpravu kovových profilů AVG je třeba konzultovat. V případě, že vám nevyhovují barvy v základní nabídce, můžete si vybrat z extra široké nabídky barev AVG ACHITECTURE COLOR & INDUSTRY.
Orientační hmotnost PLECHY | PANELY | KAZETY
| HLINÍK | ALUMINIUM | PRŮHLEDNOST | OTEVŘENÁ PLOCHA (%) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
Tloušťka materiálu |
0% |
10% |
20% |
30% |
40% |
50% |
60% |
70% |
80% |
90% |
|
HMOTNOST VÝROBKU (kg/m2) |
||||||||||
|
1,00 mm |
2,71 |
2,41 |
2,13 |
1,85 |
1,61 |
1,32 |
1,08 |
0,84 |
0,52 |
0,20 |
|
1,50 mm |
4,07 |
3,62 |
3,19 |
2,78 |
2,41 |
1,98 |
1,62 |
1,26 |
0,78 |
0,30 |
|
2,00 mm |
5,42 |
4,83 |
4,26 |
3,71 |
3,22 |
2,64 |
2,16 |
1,68 |
1,03 |
0,40 |
|
2,50 mm |
6,80 |
6,04 |
5,32 |
4,63 |
4,02 |
3,31 |
2,70 |
2,10 |
1,29 |
0,50 |
|
3,00 mm |
8,13 |
7,24 |
6,32 |
5,56 |
4,82 |
3,97 |
3,23 |
2,52 |
1,55 |
0,60 |
| OCEL | NEREZ | PRŮHLEDNOST | OTEVŘENÁ PLOCHA (%) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
Tloušťka materiálu |
0% |
10% |
20% |
30% |
40% |
50% |
60% |
70% |
80% |
90% |
|
HMOTNOST VÝROBKU (kg/m2) |
||||||||||
|
0,80 mm |
6,28 |
5,58 |
4,92 |
4,28 |
3,72 |
3,06 |
2,49 |
1,94 |
1,19 |
0,47 |
|
1,00 mm |
7,85 |
6,98 |
6,15 |
5,35 |
4,64 |
3,82 |
3,12 |
2,43 |
1,49 |
0,58 |
|
1,20 mm |
9,42 |
8,37 |
7,38 |
6,42 |
5,57 |
4,58 |
3,74 |
2,91 |
1,79 |
0,70 |
|
1,50 mm |
11,80 |
10,46 |
9,22 |
8,03 |
6,97 |
5,73 |
4,67 |
3,64 |
2,24 |
0,87 |
|
2,00 mm |
15,70 |
13,95 |
12,30 |
10,71 |
9,29 |
7,64 |
6,23 |
4,85 |
2,99 |
1,16 |
