AVG REVA

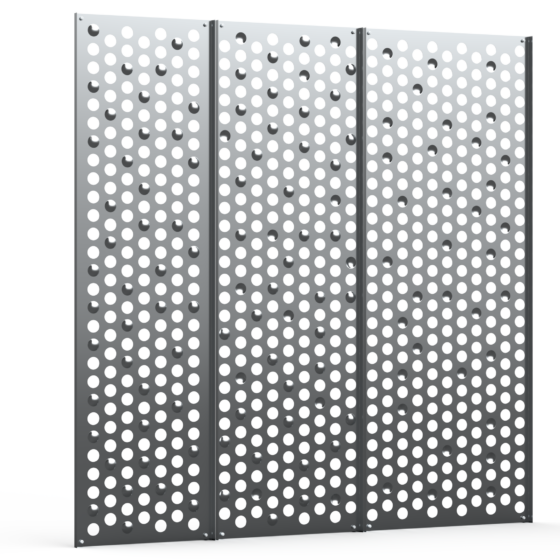

AVG REVA je kovová stěnová obkladová lamela určená pro odvětrané fasády a interiérové stěnové obklady. Lamelový systém pro odvětrané fasády a obklady je vhodný pro opláštění domů, rezidenčních budov, multifunkčních objektů. AVG REVA má využití také jako perforovaná lamela pro podhledy. Rozměry lamely jsou variabilní (délka × výška × hloubka) a lze je přizpůsobit pro různé projekty.

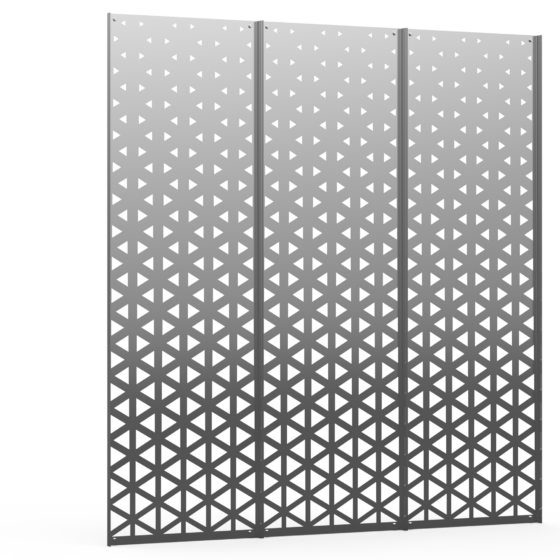

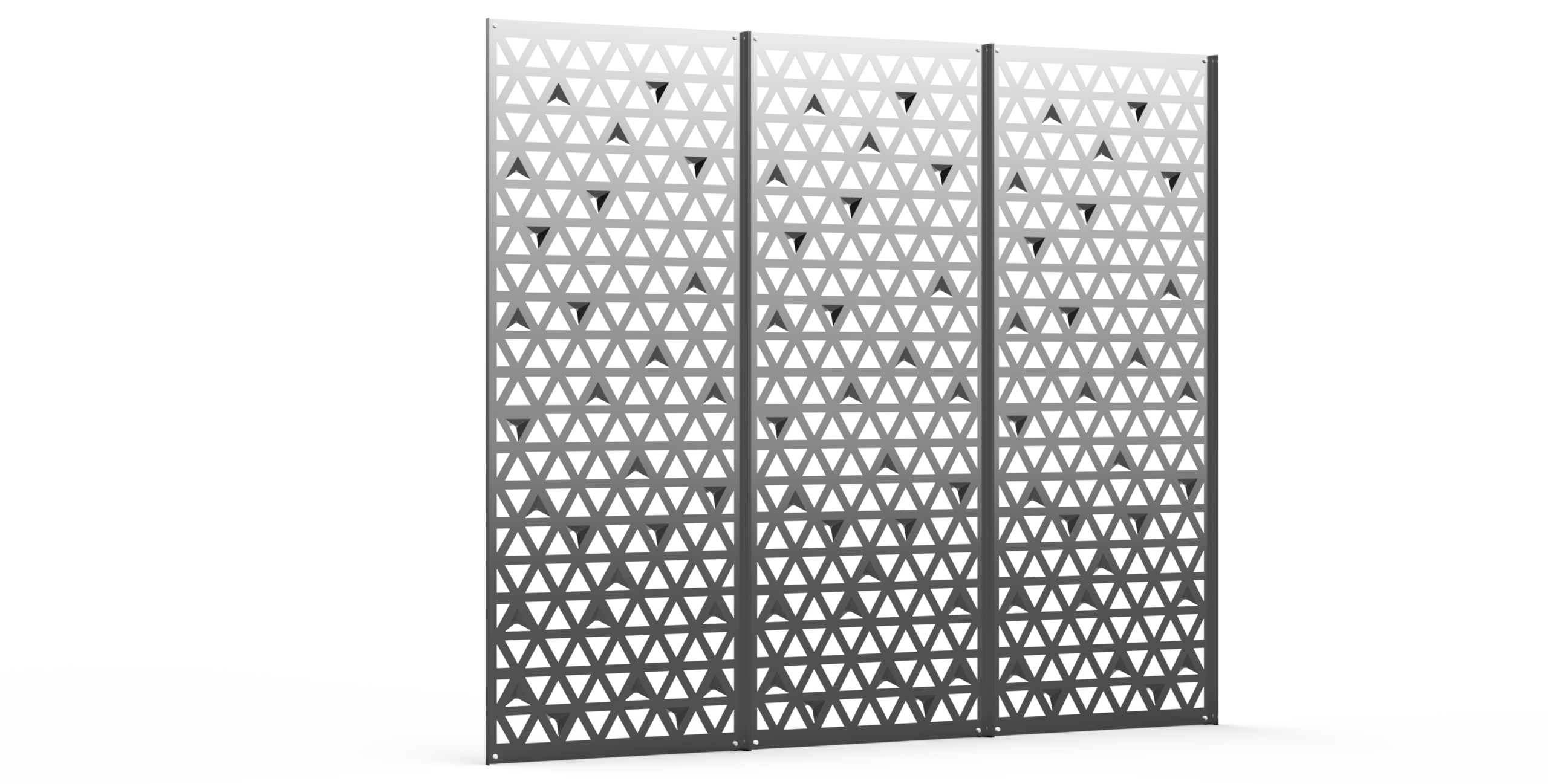

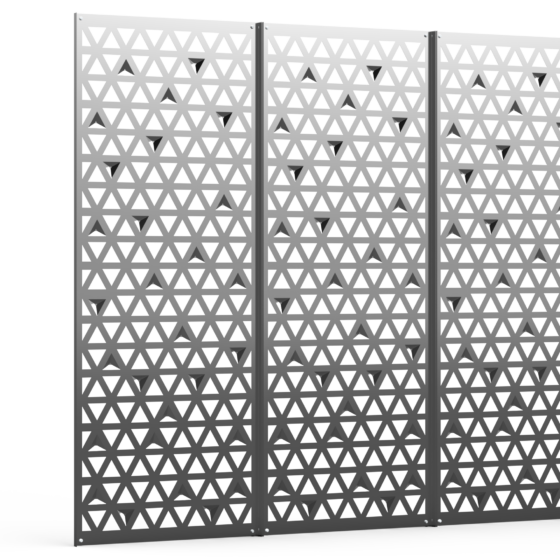

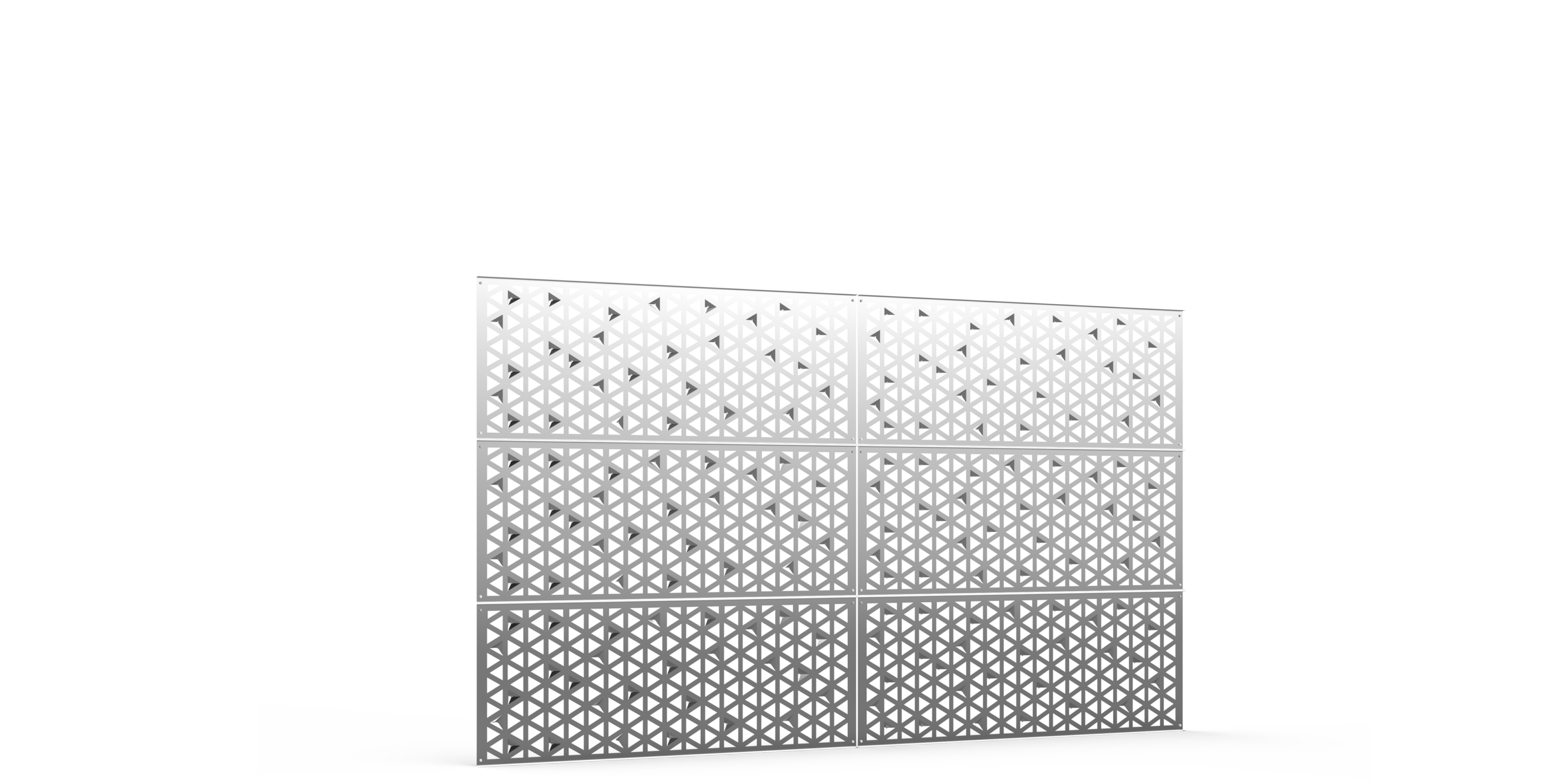

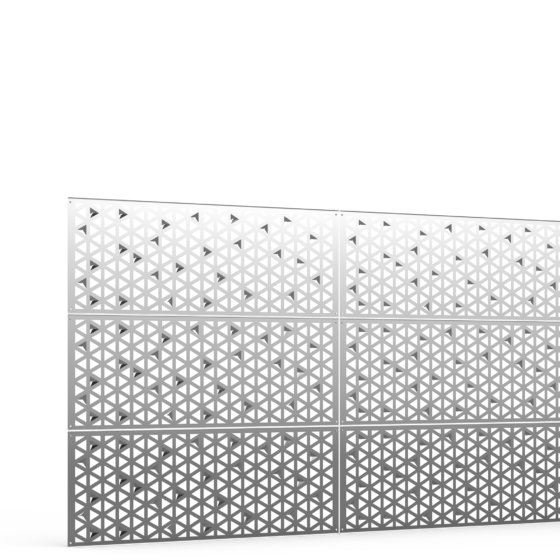

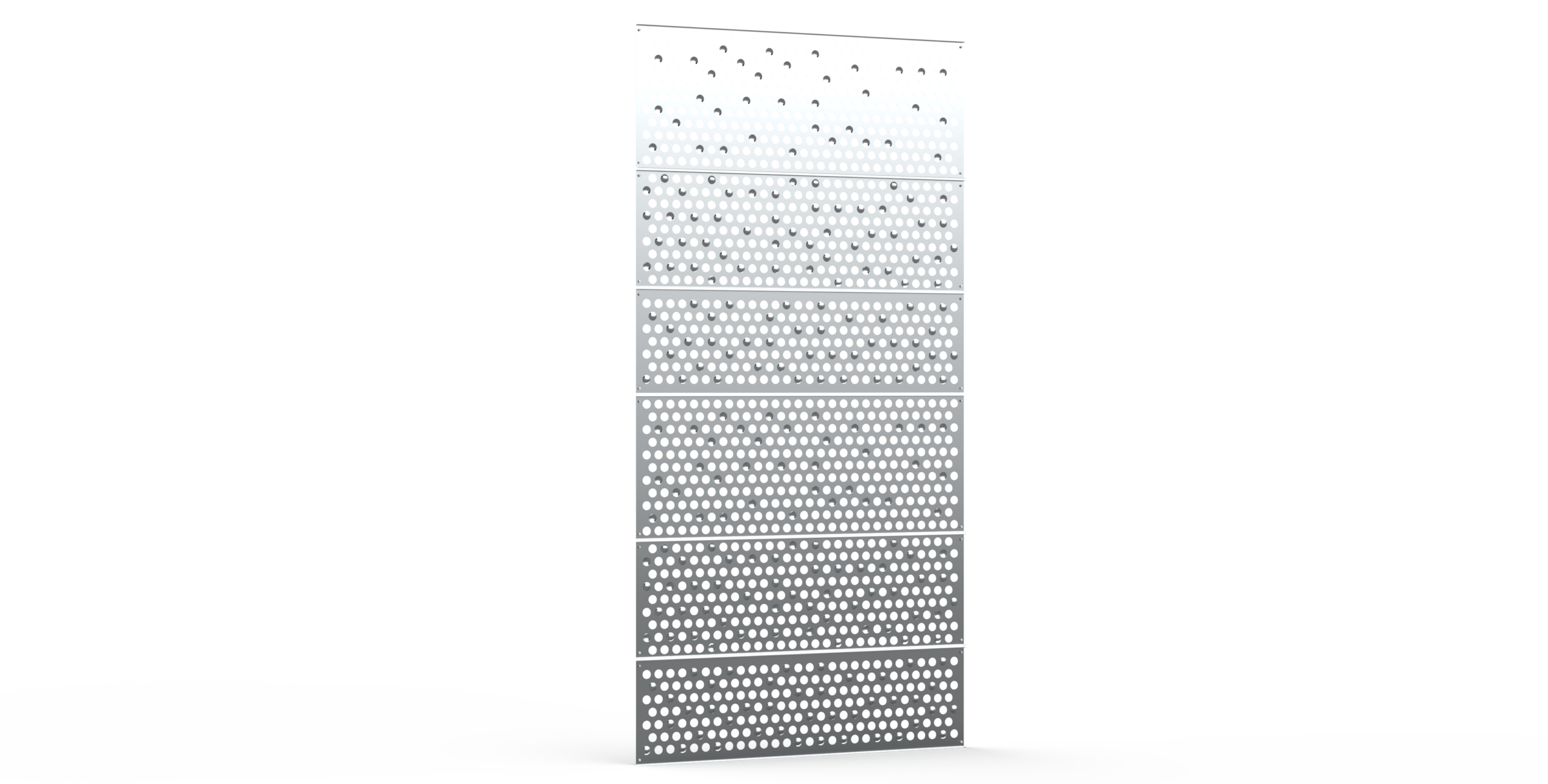

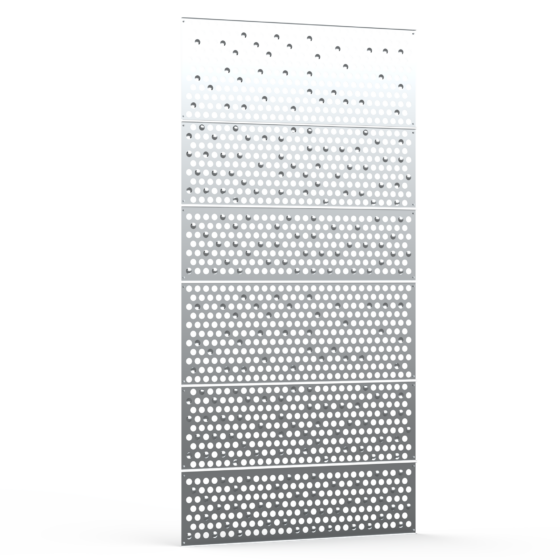

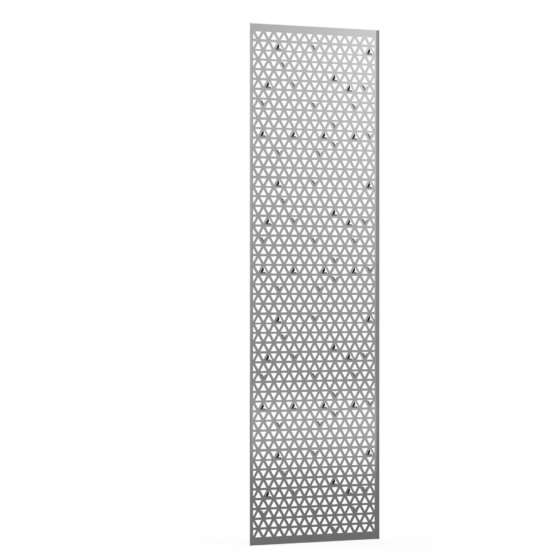

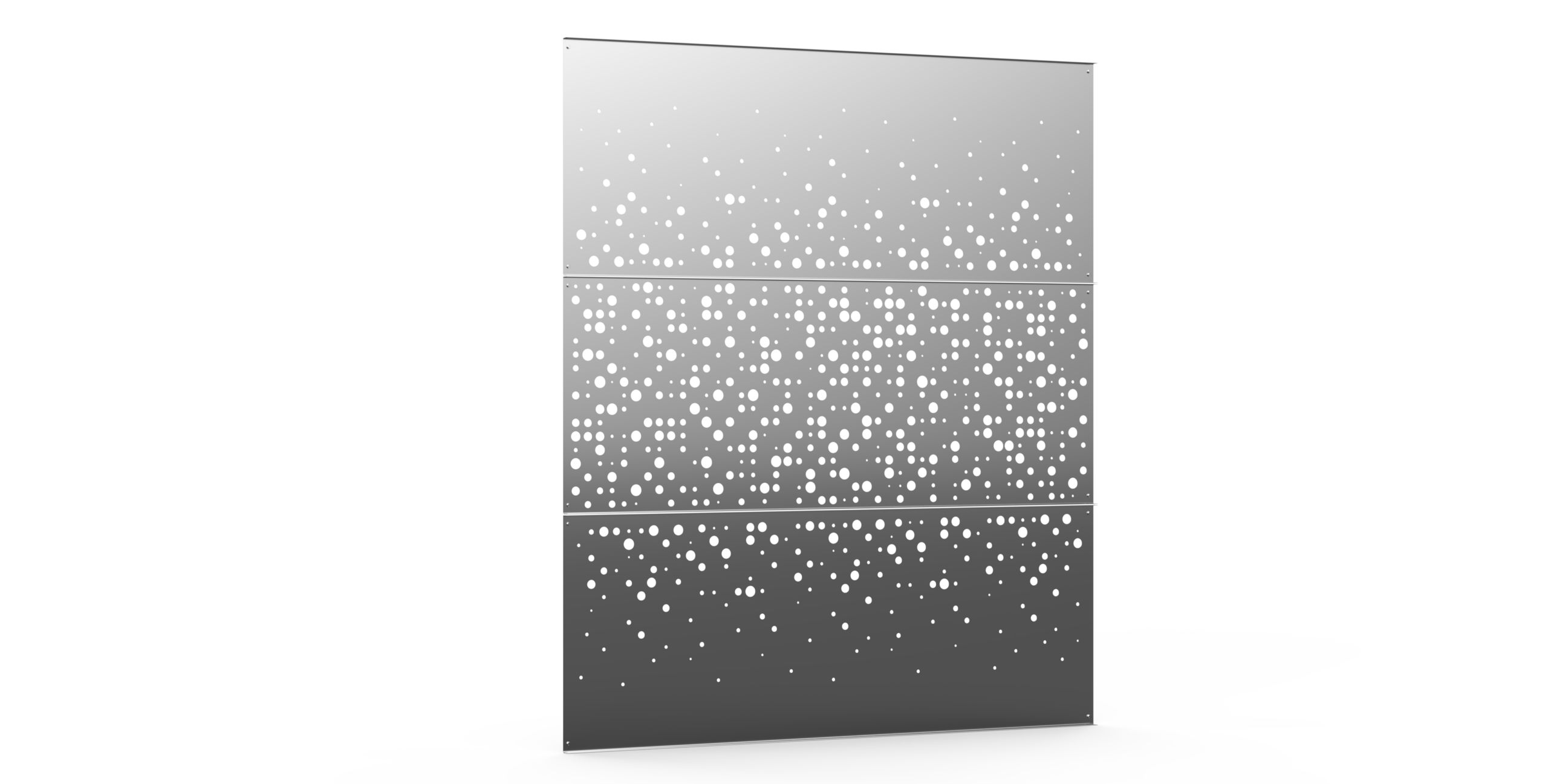

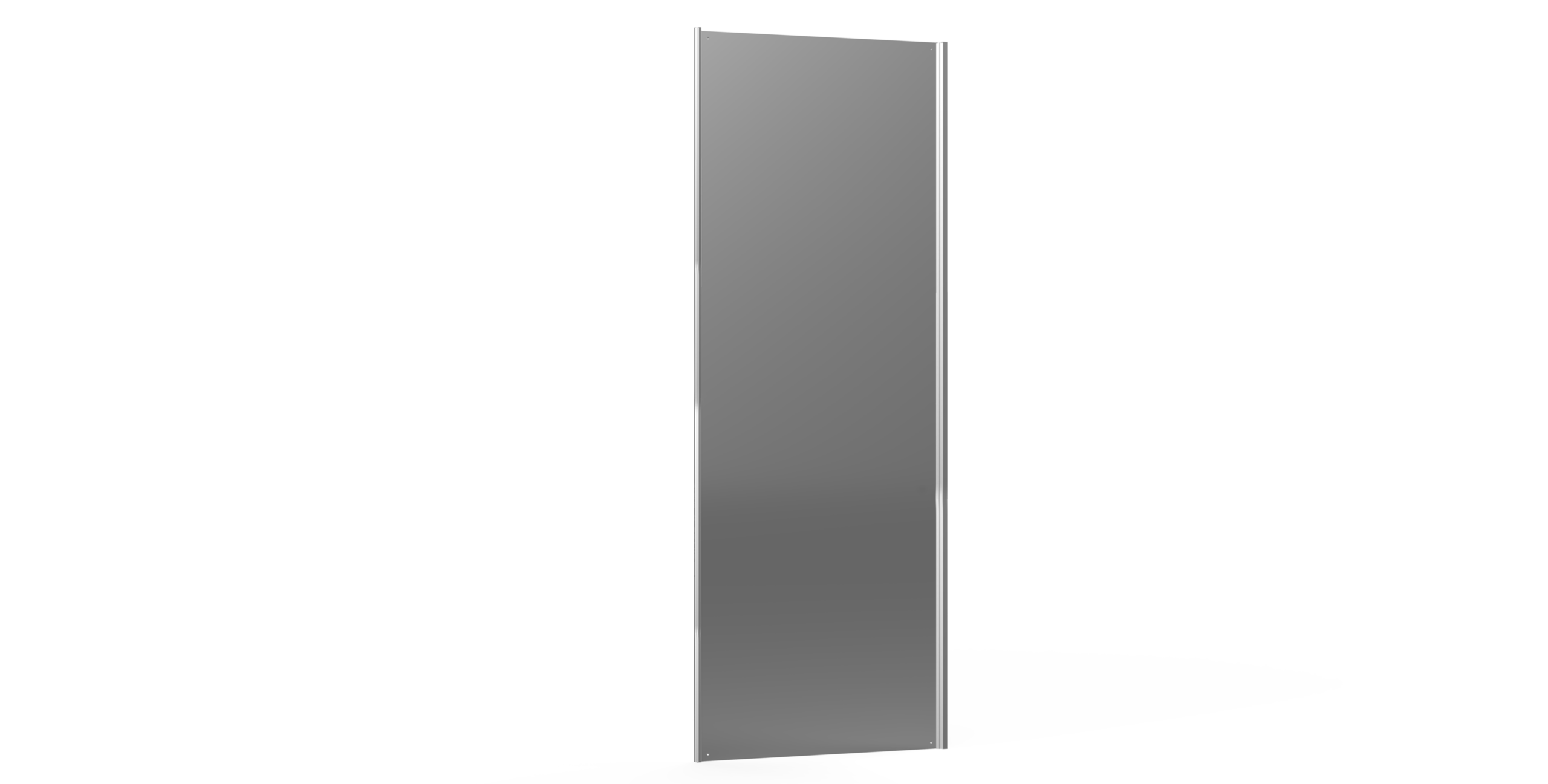

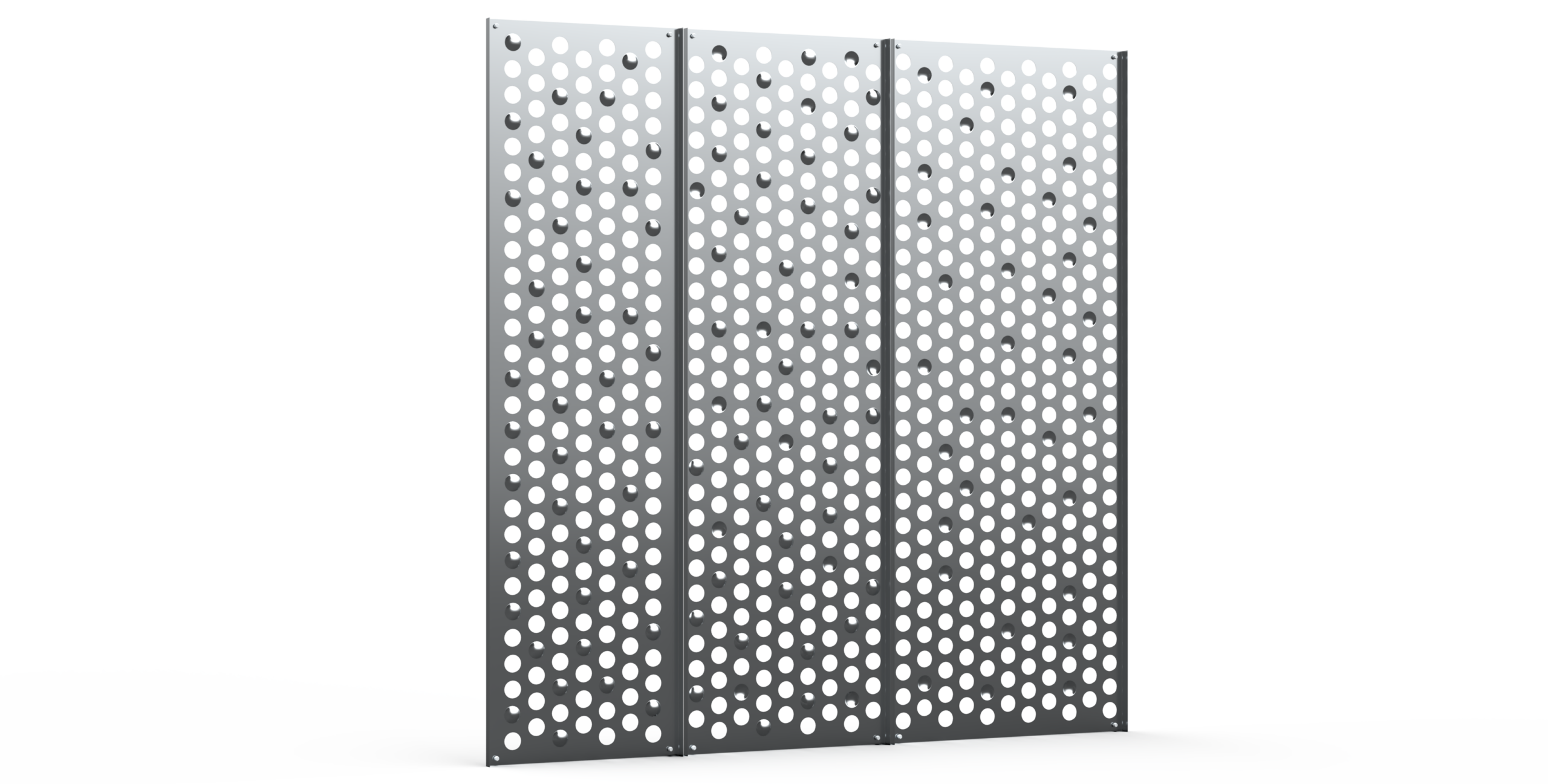

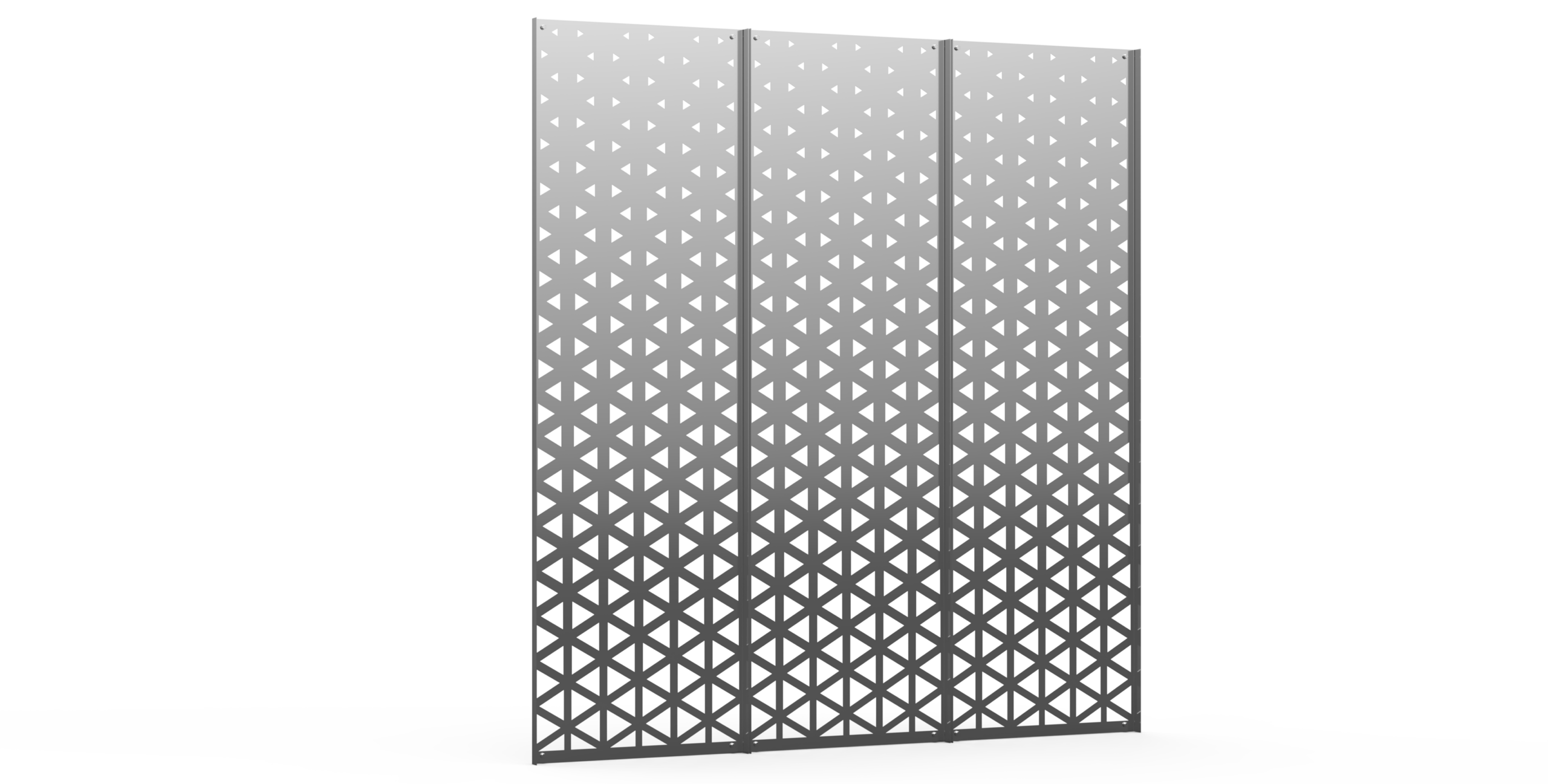

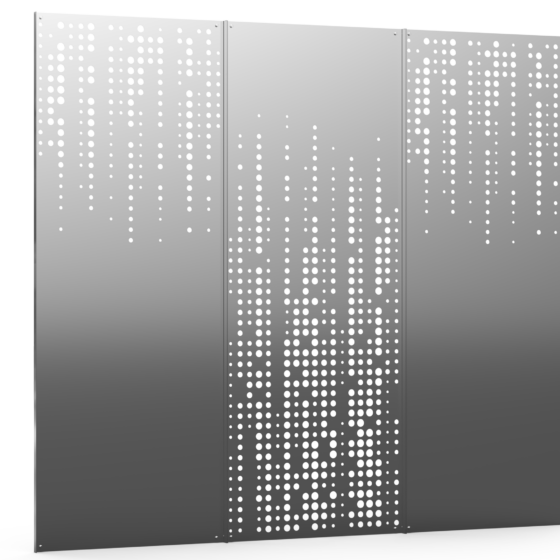

AVG REVA hliníkové fasádní lamely mohou být plné (bez perforace) nebo s perforací. K dispozici jsou různé perforace např. geometrické, obrazové s individuálním motivem nebo i kombinace s embosovaným reliéfním vzorem. Různá intenzita perforace umožňuje pracovat s propustností vzduchu, optickou průhledností nebo akustickým komfortem prostoru.

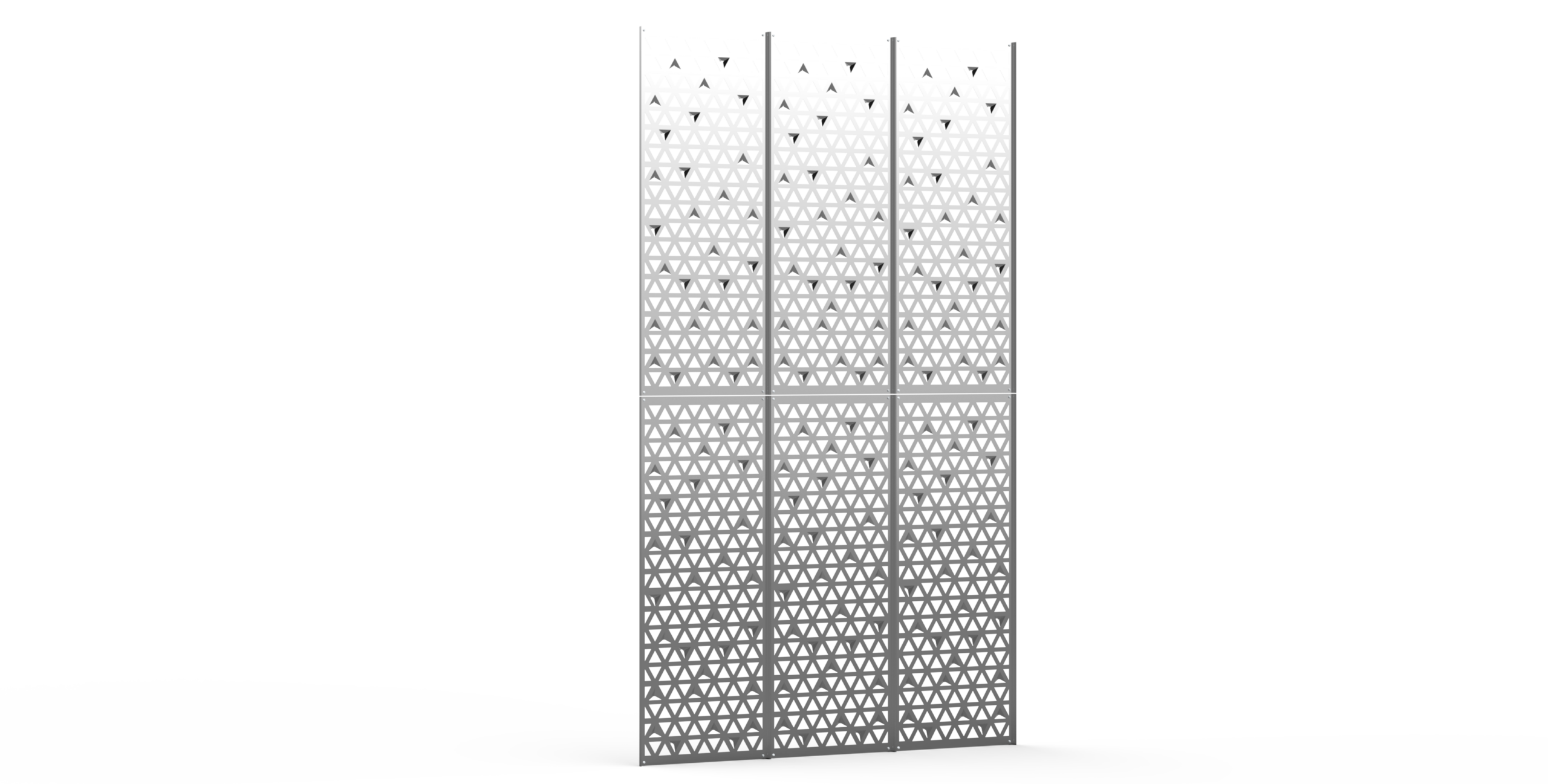

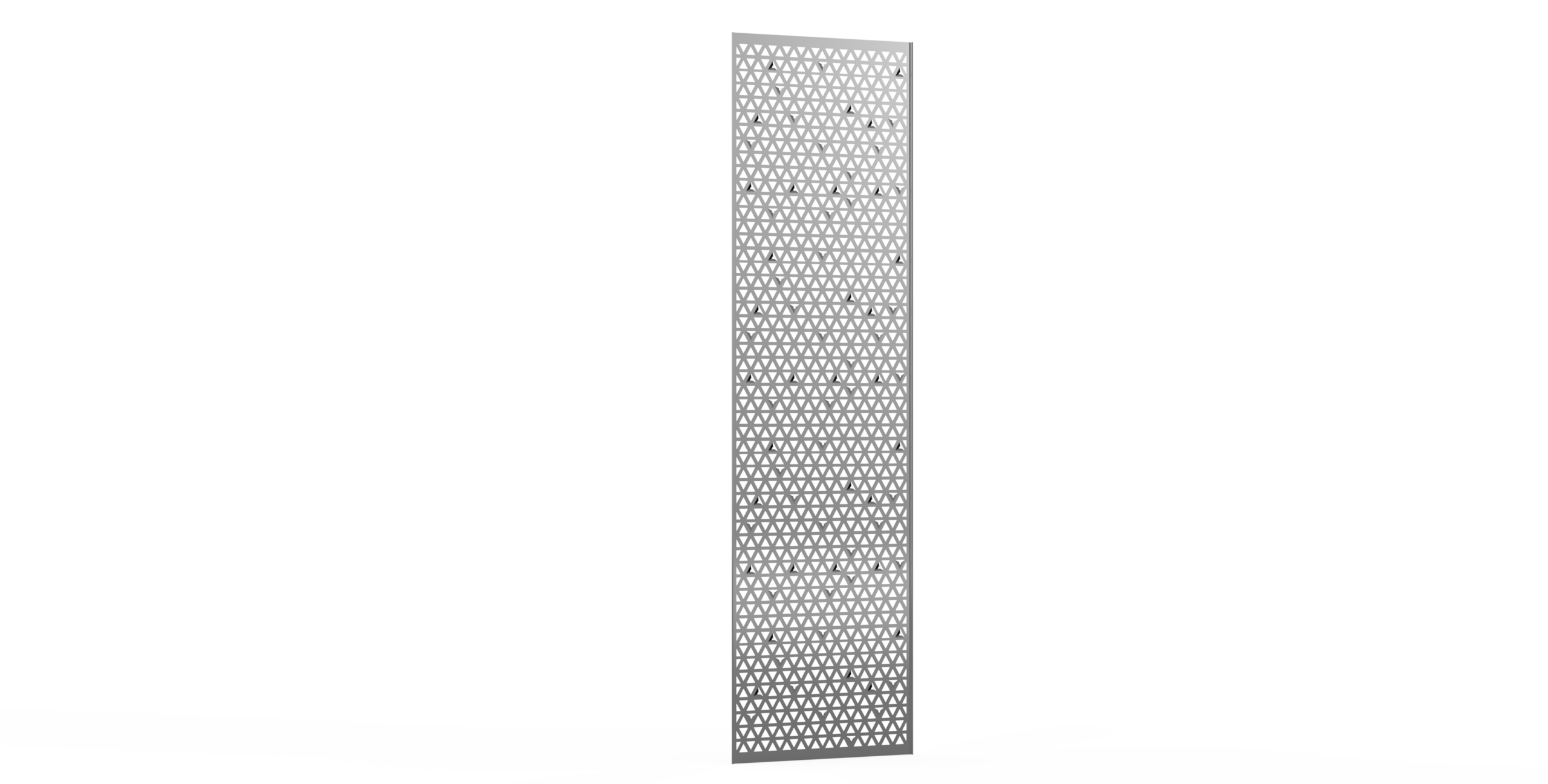

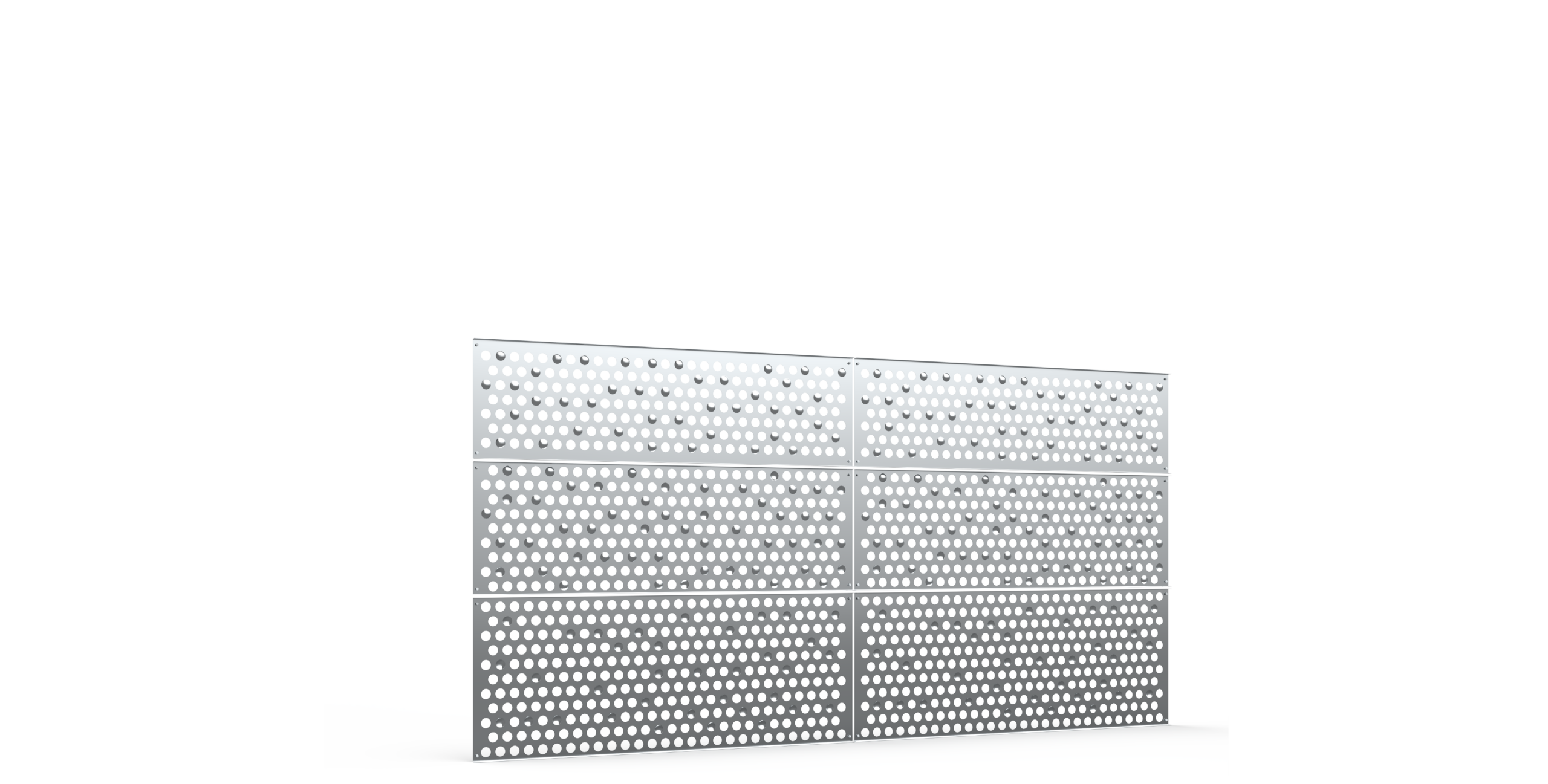

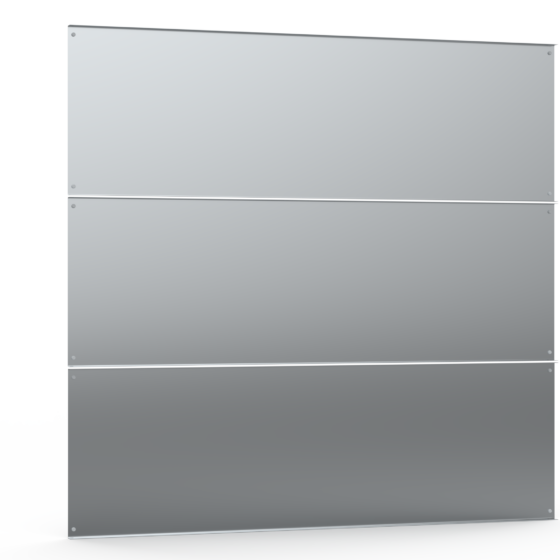

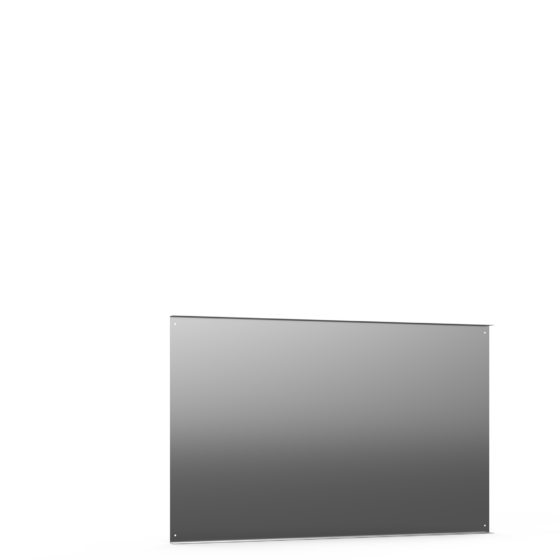

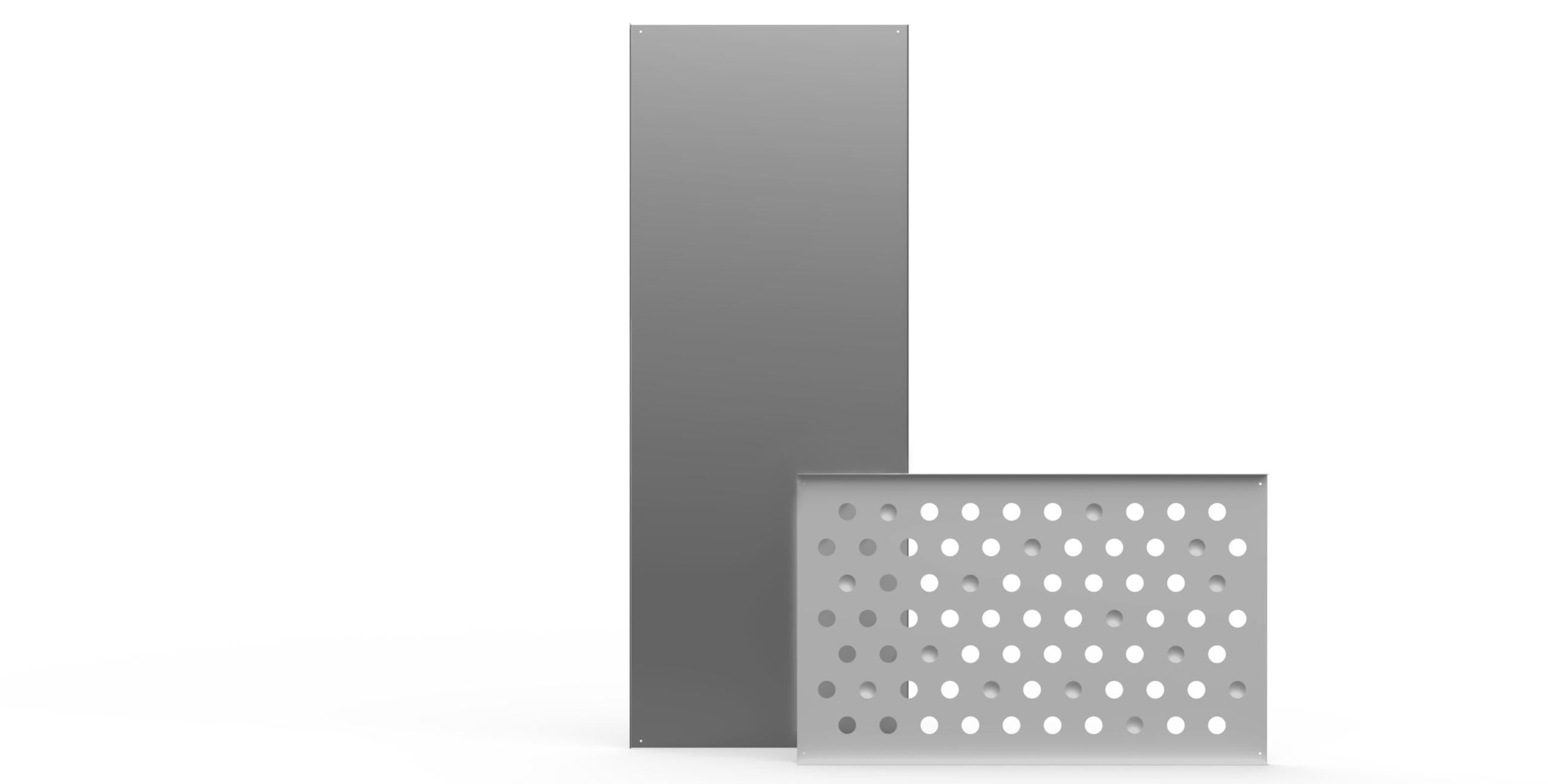

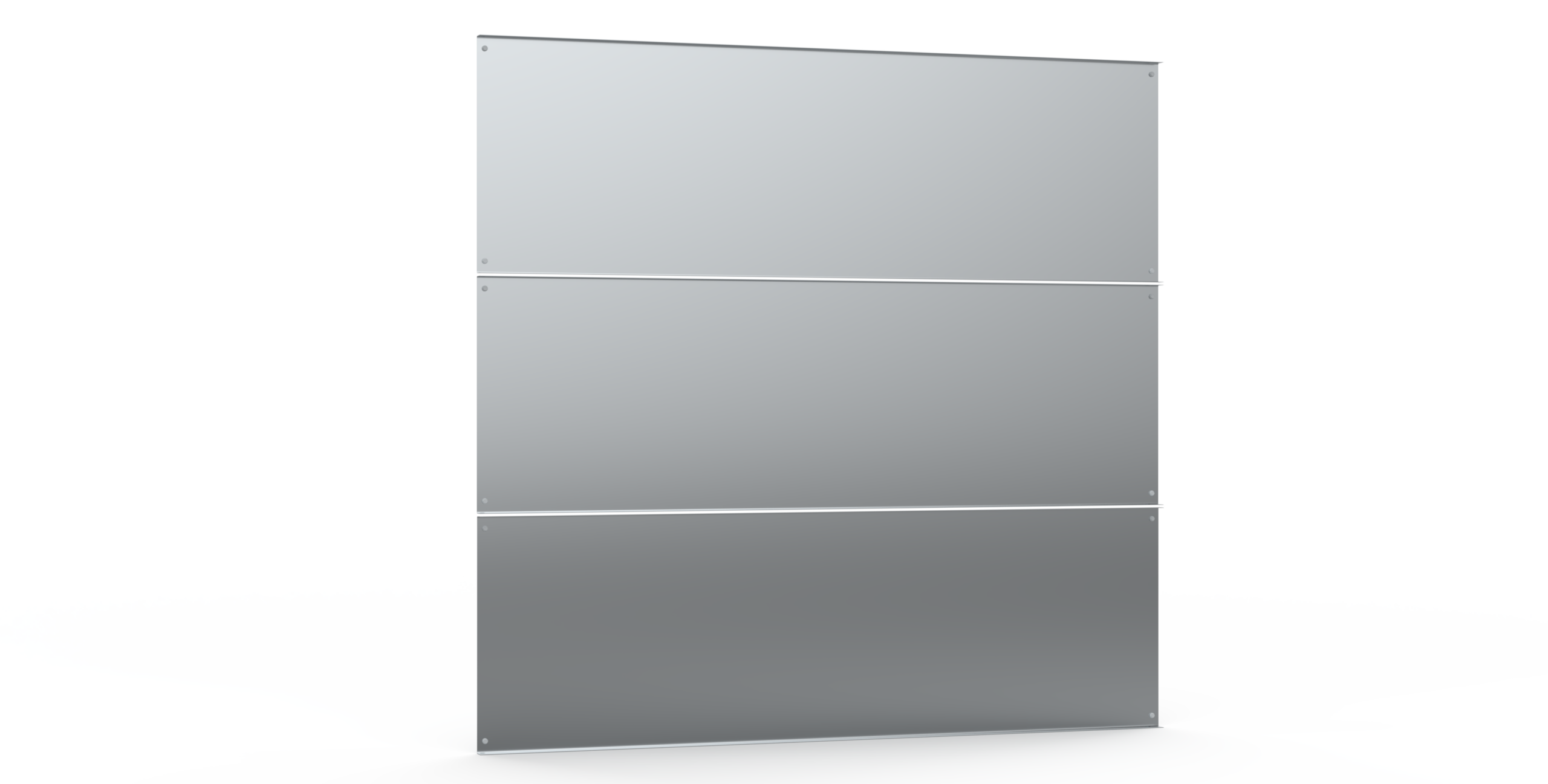

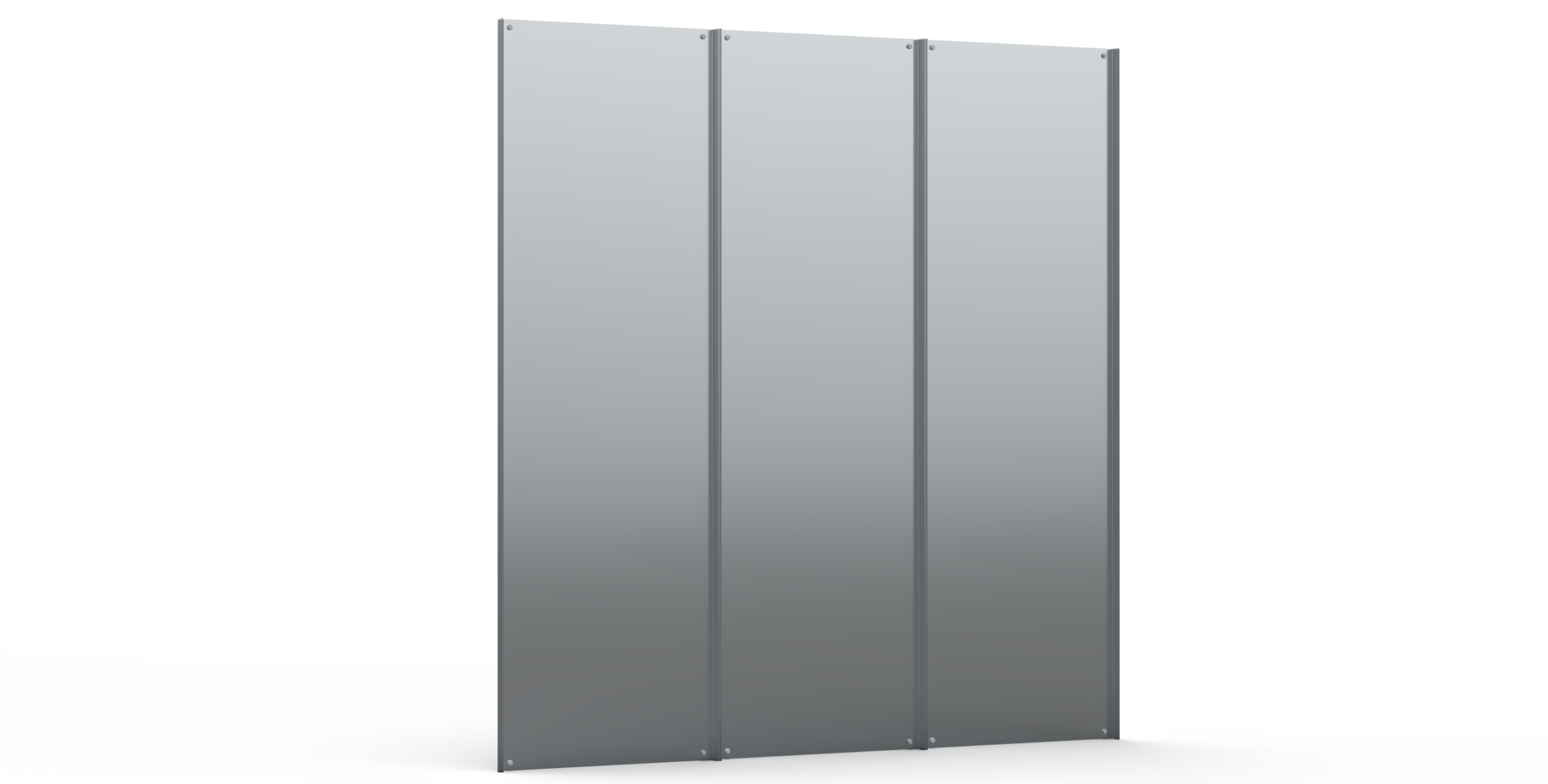

Lamely AVG REVA jsou konstrukčně navrženy pro bezpečné jednoduché mechanické kotvení na připravenou podkonstrukci. Kovové lamely lze montovat v horizontálním, vertikálním nebo nepravidelném rastru. Systém umožňuje definovat šířku pohledových spár a modulaci obkladu v souladu s architektonickým konceptem.
Povrchová úprava lamel se realizuje v odstínech barev AVG ARCHITECTURE COLOR & INDUSTRY, což umožňuje barevné sjednocení celého obvodového pláště nebo interiérového obkladu. Designové lamely AVG REVA lze kombinovat s dalšími výrobky systému AVG METAL, čímž vzniká ucelené a flexibilní architektonické řešení fasády i interiéru.
| TYP | AVG REVA |
|---|---|
|
KLADĚNÍ |
V = vertikální | H = horizontální | X = kombinováno |
|
ROZMĚRY (mm) |
jiné rozměry a úpravy AVG REVA na požádání (nepravidelné) |
|
ŠÍŘKA A |
100 – 600 | ≥601 -1230* |
|
CELKOVÁ KRYCÍ ŠÍŘKA |
A + E |
|
VÝŠKA B |
300 – 4000 | ≥ 6000* |
|
CELKOVÁ KRYCÍ VÝŠKA |
B + D |
|
HLOUBKA C1 |
15 – 20 – 30 – 35 – 40 – 45* – 50* | hĺbku viac ako 45 nutné konzultovať* |
|
HLOUBKA C2 |
15 – 20 – 30 – 35 – 40 – 45* – 50* | hĺbku viac ako 45 nutné konzultovať* |
|
VERTIKÁLNÍ SPÁRA E |
3 – 5 – 10 – 15 – 20 – 25 – 30 – 35 | voliteľné |
|
HORIZONTÁLNÍ SPÁRA D |
3 – 5 – 10 – 15 – 20 – 25 – 30 – 35 | voliteľné |
|
PERFORACE | OTVORY |
kruh | ovál | elipsa | vlna | čtverec | obdélník | šestiúhelník | kříž | trojúhelník | individuální vzory + kombinace s embosováním | obrazová perforace |
|
OTEVŘENÁ PLOCHA |
≤ 50% | perforace |
|
EMBOSOVÁNÍ – PROSTOROVÉ VZORY 3D |
kruh | čtverec | obdélník | trojúhelník | polokoule | individuální vzory + kombinace s perforacemi |
|
POŽÁRNÍ KLASIFIKACE |
|
|
MATERIÁL |
HLINÍK |
|
JINÁ POVRCHOVÁ ÚPRAVA |
POWDER COATING | COIL COATING | NATURAL | BRUSHED | JINÉ |
|
JINÝ MATERIÁL* |
|
|
POUŽITÍ |
FASÁDY | INTERIÉROVÉ OBKLADY | STROPNÍ PODHLEDY | DĚLICÍ STĚNY | BALKONOVÉ VÝPLNĚ A PLOTY | FASÁDNÍ LAMELA |
|
POZNÁMKA |
AVG METAL vám poradí a pomůže s výběrem výrobků a systémů pro váš projekt. Můžeme pro vás navrhnout a vyrobit také individuální řešení. |
|
* uvažované a plánované projektové řešení konzultujte s technickým oddělením AVG METAL |
|
A1 | nehořlavé | certifikovaná požární klasifikaceBARVY AVG POWDER COATING
- AVG 9002 – BÍLO ŠEDÁ
- AVG 9010 – BÍLÁ
- AVG 9006 – STŘÍBRNÁ METALICKÁ
- AVG 9007 – TMAVÁ STŘÍBRNÁ METALICKÁ
- AVG 7016 – TMAVÁ ŠEDÁ - ANTRACIT
- AVG 9005 – ČERNÁ
- AVG 3000 – ČERVENÁ
- AVG 5010 – MODRÁ
- AVG 6011 – ZELENÁ
- AVG 6018 – ZELENÁ
- AVG 3009 – CIHLOVĚ ČERVENÁ
- AVG 1003 – ŽLUTÁ
- AVG 8014 – TMAVÁ HNĚDÁ
- AVG 2004 – ORANŽOVÁ
Barevnou úpravu kovových profilů AVG je třeba konzultovat. V případě, že vám nevyhovují barvy v základní nabídce, můžete si vybrat z extra široké nabídky barev AVG ACHITECTURE COLOR & INDUSTRY.
Orientační hmotnost PLECHY | PANELY | KAZETY
| HLINÍK | ALUMINIUM | PRŮHLEDNOST | OTEVŘENÁ PLOCHA (%) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
Tloušťka materiálu |
0% |
10% |
20% |
30% |
40% |
50% |
60% |
70% |
80% |
90% |
|
HMOTNOST VÝROBKU (kg/m2) |
||||||||||
|
1,00 mm |
2,71 |
2,41 |
2,13 |
1,85 |
1,61 |
1,32 |
1,08 |
0,84 |
0,52 |
0,20 |
|
1,50 mm |
4,07 |
3,62 |
3,19 |
2,78 |
2,41 |
1,98 |
1,62 |
1,26 |
0,78 |
0,30 |
|
2,00 mm |
5,42 |
4,83 |
4,26 |
3,71 |
3,22 |
2,64 |
2,16 |
1,68 |
1,03 |
0,40 |
|
2,50 mm |
6,80 |
6,04 |
5,32 |
4,63 |
4,02 |
3,31 |
2,70 |
2,10 |
1,29 |
0,50 |
|
3,00 mm |
8,13 |
7,24 |
6,32 |
5,56 |
4,82 |
3,97 |
3,23 |
2,52 |
1,55 |
0,60 |
| OCEL | NEREZ | PRŮHLEDNOST | OTEVŘENÁ PLOCHA (%) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
Tloušťka materiálu |
0% |
10% |
20% |
30% |
40% |
50% |
60% |
70% |
80% |
90% |
|
HMOTNOST VÝROBKU (kg/m2) |
||||||||||
|
0,80 mm |
6,28 |
5,58 |
4,92 |
4,28 |
3,72 |
3,06 |
2,49 |
1,94 |
1,19 |
0,47 |
|
1,00 mm |
7,85 |
6,98 |
6,15 |
5,35 |
4,64 |
3,82 |
3,12 |
2,43 |
1,49 |
0,58 |
|
1,20 mm |
9,42 |
8,37 |
7,38 |
6,42 |
5,57 |
4,58 |
3,74 |
2,91 |
1,79 |
0,70 |
|
1,50 mm |
11,80 |
10,46 |
9,22 |
8,03 |
6,97 |
5,73 |
4,67 |
3,64 |
2,24 |
0,87 |
|
2,00 mm |
15,70 |
13,95 |
12,30 |
10,71 |
9,29 |
7,64 |
6,23 |
4,85 |
2,99 |
1,16 |
Perforace, embosované vzory a výseky SHAPCUT
AVG METAL nabízí široké možnosti perforací, embosovaných vzorů a výseků SHAPCUT do kovových materiálů. Kombinujeme technickou přesnost s designovou kreativitou pro exteriér i interiér. Každý vzor a rozměr přizpůsobujeme konkrétnímu projektu. Tak vznikají architektonická řešení, která jsou zároveň estetická i funkční.
Tyto údaje mají informativní charakter. Rozměry a průměry perforací, embosovaných vzorů, výseků SHAPCUT a jejich umístění (poloha, rozestup) do výrobků je třeba konzultovat s výrobcem. Všechny perforace, embosované vzory a výseky SHAPCUT lze po dohodě vzájemně kombinovat a takto vytvořit různé vzory nebo obrazové motivy.

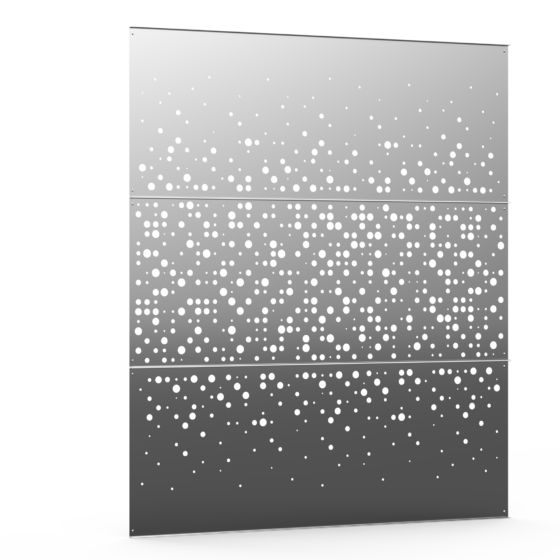

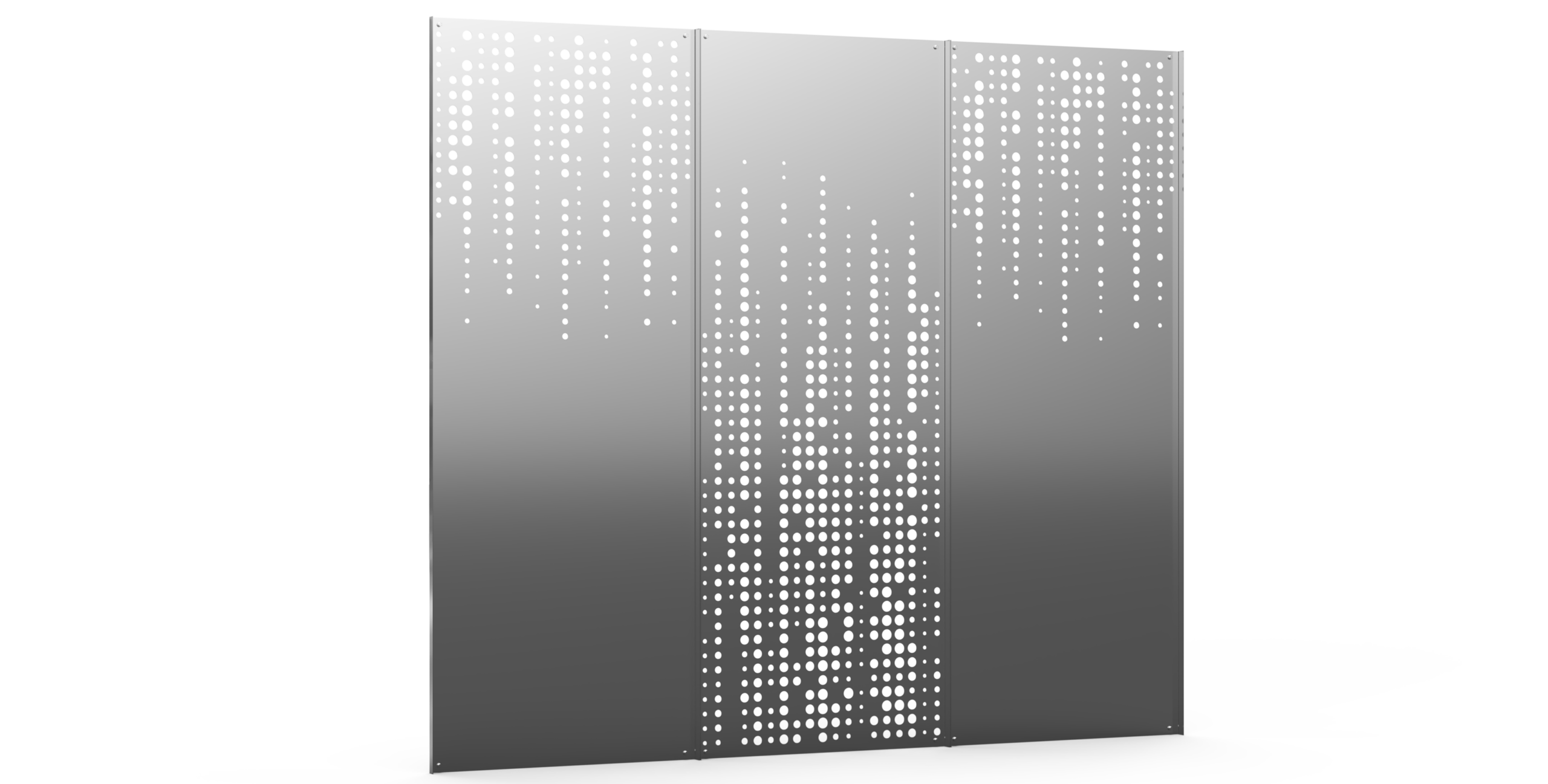

| AVG KRUHOVÁ PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Průměr Ø (mm) |
|
|
Standard |
2, 4, 5, 6, 8, 10, 12, 15, 18, 20, 25, 28, 30, 35, 40, 45, 50, 60, 80 |
|
Individuál |
na požádání | ≤ 200 |
| AVG ELIPSOVÁ PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr šířka x délka (mm) |
|
|
Standard |
6×24 |
|
Individuál |
na požádání |
| AVG ČTYŘCOVÁ PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr (mm) |
|
|
Standard |
5×5 | 6×6 | 8×8 | 10×10 | 15×15 | 18×18 | 20×20 | 25×25 | 30×30 | 40×40 | 50×50 |
|
Individuál |
na požádání | ≤ 300×300 |
| AVG OBDÉLNÍKOVÁ PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr šířka x délka (mm) |
|
|
Standard |
10×20 | 20×30 | 30×60 | 40×80 | 50×120 |
|
Individuál |
na požádání | ≤ 200×500 |
| AVG MOON PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr šířka x délka (mm) |
|
|
Standard |
13×85 |
|
Individuál |
na požádání | 100×300 |
| AVG CROSS PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr (mm) |
|
|
Standard |
20×20 | 25×25 | 30×30 |
|
Individuál |
na požádání |
| AVG WAVE PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr šířka x délka (mm) |
|
|
Standard |
15×85 |
|
Individuál |
na požádání |

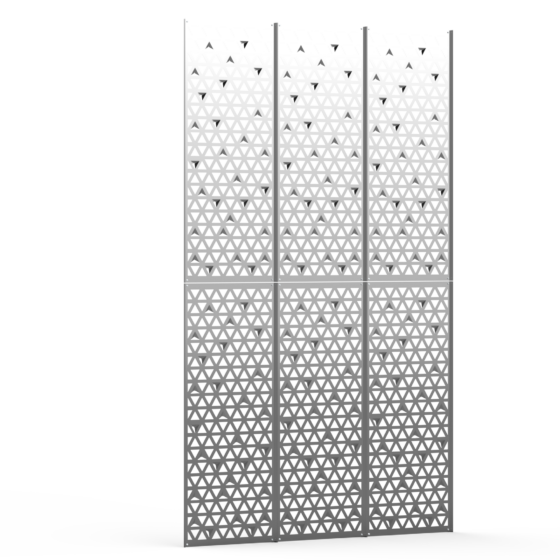

| AVG TRIANGLE PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr (mm) |
|
|
Standard |
20×20×20 | 30×30×30 | 59×59×59 | 70×70×70 | 80×80×80 | 100×100×100 |
|
Individuál |
na požádání |
| AVG HEXAGON PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Průměr Ø (mm) |
|
|
Standard |
40, 45, 50, 60, 70, 80, 90, 100 |
|
Individuál |
na požádání | ≤ 200 |
| AVG BUBBLE EMBOSSING | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Průměr Ø (mm) |
|
|
Standard |
25, 50, 70 |
|
Individuál |
na požádání | ≤80 |
|
Hloubka (mm) |
3–6 (podle tloušťky materiálu) |
|
Orientace |
pozitiv – negativ |
| AVG TRIANGLE EMBOSSING | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr (mm) |
|
|
Standard |
59×59×59 |
|
Hloubka (mm) |
3–6 (podle tloušťky materiálu) |
|
Orientace |
negativ – pozitiv |
| AVG SQUARE EMBOSSING | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr (mm) |
|
|
Standard |
20×20 | 40×40 |
|
Individuál |
na požádání | ≤80×80 |
|
Hloubka (mm) |
0,5–2,5 (podle tloušťky materiálu) |
|
Orientace |
negativ – pozitiv |
| AVG CIRCULAR EMBOSSING | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Průměr Ø (mm) |
|
|
Standard |
20, 40 |
|
Individuál |
na požádání | ≤80 |
|
Hloubka (mm) |
0,5–2,5 (podle tloušťky materiálu) |
|
Orientace |
pozitiv – negativ |
| AVG CIRCULAR SHAPCUT | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Průměr Ø (mm) |
|
|
Standard |
30, 40, 50, 60, 70, 80, 90, 100 |
|
Individuál |
na požádání | ≤200 |
|
Hloubka (mm) |
10–40 (podle tloušťky materiálu) |
|
Orientace |
pozitiv |
| AVG HEXAGON SHAPCUT | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Průměr Ø (mm) |
|
|
Standard |
30, 40, 50, 60, 70, 80, 90, 100 |
|
Individuál |
na požádání | ≤200 |
|
Hloubka (mm) |
10–40 (podle tloušťky materiálu) |
|
Orientace |
pozitiv |
| AVG SQUARE SHAPCUT | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr (mm) |
|
|
Standard |
30×30 | 40×40 | 50×50 | 60×60 | 70×70 | 80×80 | 100×100 |
|
Individuál |
na požádání | ≤200×200 |
|
Hloubka (mm) |
10–40 (podle tloušťky materiálu) |
|
Orientace |
pozitiv |
| AVG CIRCULAR INDIVIDUAL SHAPCUT | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Průměr Ø (mm) |
|
|
Standard |
40, 50, 60, 70, 80, 90, 100 |
|
Individuál |
na požádání | ≤200 |
|
Hloubka (mm) |
10–40 (podle tloušťky materiálu) |
|
Orientace |
pozitiv |
| AVG HEXAGON INDIVIDUAL SHAPCUT | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Průměr Ø (mm) |
|
|
Standard |
40, 50, 60, 70, 80, 90, 100 |
|
Individuál |
na požádání | ≤200 |
|
Hloubka (mm) |
10–40 (podle tloušťky materiálu) |
|
Orientace |
pozitiv |
