AVG NOVA H

AVG NOVA

Kovové kazety AVG NOVA nabízejí projektům moderní design a vzhled. Kovové fasádní obklady, kazety a panely AVG NOVA, mohou být použity pro exteriér nebo interiér. Obkladové kazety a panely z kovu AVG NOVA, mohou být vyrobeny v různých volitelných rozměrech (délka x výška x hloubka) pro horizontální kladení typ H, vertikální kladení typ V nebo s individuálním tvarem a designem typ X.

Fasádní kazety a obkladové panely AVG NOVA mohou být vyrobeny s originální designovou perforací, embosovanými vzory, které lze spolu kombinovat.

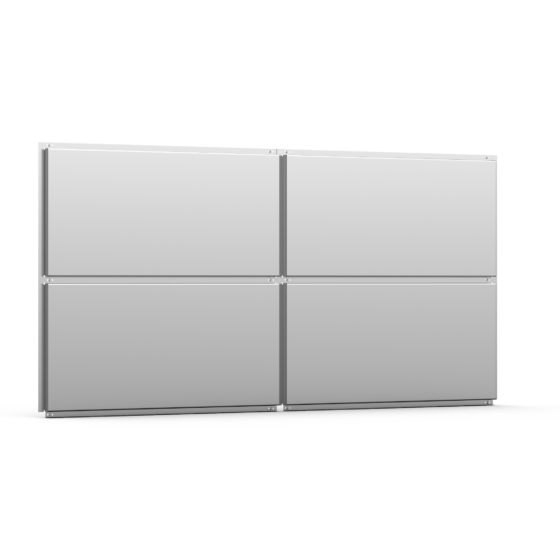

kovova ocelova hlinikova fasadni kazeta avg nova h
kovove ocelove hlinikove fasadni kazety avg nova h
kovova-ocelova-hlinikova-dirovana-a-embosovana-fasadni kazeta-avg-nova-h.png

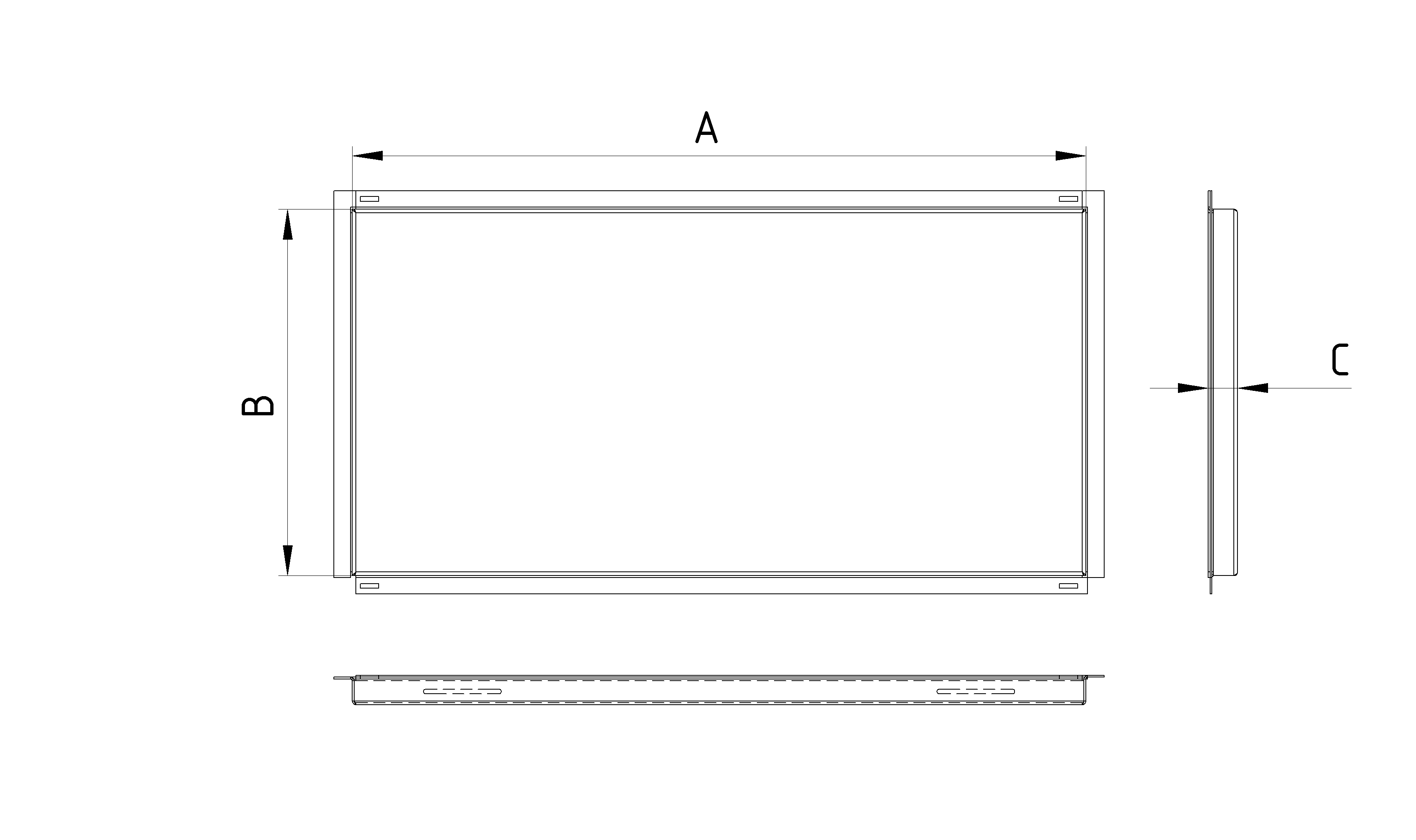

Ilustrační obrázky a nákresy
E = VERTIKÁLNÍ SPÁRA
D = HORIZONTÁLNÍ SPÁRA
TYP AVG NOVA H
KLADĚNÍ

H = horizontální | + kombinováno s typem AVG NOVA V, AVG NOVA X
ROZMĚRY (mm)

jiné rozměry a úpravy AVG NOVA H na požádání
DÉLKA A
300 – 3900 | 6000*
CELKOVÁ DÉLKA VÝROBKU

A + 2x E
CELKOVÁ KRYCÍ DÉLKA

A + E

VÝŠKA B

100 – 1000 | 1400*

CELKOVÁ VÝŠKA VÝROBKU

B + 2x D

CELKOVÁ KRYCÍ VÝŠKA

B + D

HLOUBKA  C

15 – 20 – 25 – 30 | 35* – 65*

VERTIKÁLNÍ SPÁRA E

15 – 20 – 25 – 30 | 35* – 65*

HORIZONTÁLNÍ SPÁRA D

15 – 20 – 25 – 30 | 35* – 65*

PERFORACE | OTVORY

kruh | ovál | elipsa | vlna | čtverec | obdélník | šestiúhelník | kříž | trojúhelník | individuální vzory + kombinace s embosováním | obrazová perforace


OTEVŘENÁ PLOCHA

≤ 70% | perforace
EMBOSOVÁNÍ – PROSTOROVÉ VZORY
kruh | čtverec | obdélník | trojúhelník | polokoule | individuální vzory + kombinace s perforacemi

POŽÁRNÍ KLASIFIKACE

  A1 | A2 | nehořlavé

MATERIÁL
TLOUŠŤKA PLECHU (mm)
ORIENTAČNÍ HMOTNOST (kg/m²)

HLINÍK
1,00 | 1,50 | 2,00 | 3,00 | 4,00
3,00 | 4,50 | 6,00 | 9,00 | 12,00

JINÁ POVRCHOVÁ ÚPRAVA

POWDER COATING | COIL COATING | NATURAL | BRUSHED | JINÉ
JINÝ MATERIÁL*

OCEL | ALUZINC | COR-TEN | MĚĎ | NEREZ

POUŽITÍ

FASÁDY | INTERIÉROVÉ OBKLADY | STROPNÍ PODHLEDY | DĚLICÍ STĚNY | BALKONOVÉ VÝPLNĚ A PLOTY
POZNÁMKA

AVG METAL vám poradí a pomůže s výběrem výrobků a systémů pro váš projekt. Můžeme pro vás navrhnout a vyrobit také individuální řešení.

* uvažované a plánované projektové řešení konzultujte s technickým oddělením AVG METAL

BARVY AVG POWDER COATING

  • AVG 9002 – BÍLO ŠEDÁ
  • AVG 9010 – BÍLÁ
  • AVG 9006 – STŘÍBRNÁ METALICKÁ
  • AVG 9007 – TMAVÁ STŘÍBRNÁ METALICKÁ
  • AVG 7016 – TMAVÁ ŠEDÁ - ANTRACIT
  • AVG 9005 – ČERNÁ
  • AVG 3000 – ČERVENÁ
  • AVG 5010 – MODRÁ
  • AVG 6011 – ZELENÁ
  • AVG 6018 – ZELENÁ
  • AVG 3009 – CIHLOVĚ ČERVENÁ
  • AVG 1003 – ŽLUTÁ
  • AVG 8014 – TMAVÁ HNĚDÁ
  • AVG 2004 – ORANŽOVÁ
Zjistit více

Barevnou úpravu kovových profilů AVG je třeba konzultovat. V případě, že vám nevyhovují barvy  v základní nabídce, můžete si vybrat z extra široké nabídky barev AVG ACHITECTURE COLOR & INDUSTRY.

Orientační hmotnost PLECHY | PANELY | KAZETY

HLINÍK | ALUMINIUM PRŮHLEDNOST | OTEVŘENÁ PLOCHA (%)

 Tloušťka materiálu

0%

10%

20%

30%

40%

50%

60%

70%

80%

90%

HMOTNOST VÝROBKU (kg/m2)

1,00 mm

2,71

2,41

2,13

1,85

1,61

1,32

1,08

0,84

0,52

0,20

1,50 mm

4,07

3,62

3,19

2,78

2,41

1,98

1,62

1,26

0,78

0,30

2,00 mm

5,42

4,83

4,26

3,71

3,22

2,64

2,16

1,68

1,03

0,40

2,50 mm

6,80

6,04

5,32

4,63

4,02

3,31

2,70

2,10

1,29

0,50

3,00 mm

8,13

7,24

6,32

5,56

4,82

3,97

3,23

2,52

1,55

0,60
OCEL | NEREZ PRŮHLEDNOST | OTEVŘENÁ PLOCHA (%)

Tloušťka materiálu

0%

10%

20%

30%

40%

50%

60%

70%

80%

90%

HMOTNOST VÝROBKU (kg/m2)

0,80 mm

6,28

5,58

4,92

4,28

3,72

3,06

2,49

1,94

1,19

0,47

1,00 mm

7,85

6,98

6,15

5,35

4,64

3,82

3,12

2,43

1,49

0,58

1,20 mm

9,42

8,37

7,38

6,42

5,57

4,58

3,74

2,91

1,79

0,70

1,50 mm

11,80

10,46

9,22

8,03

6,97

5,73

4,67

3,64

2,24

0,87

2,00 mm

15,70

13,95

12,30

10,71

9,29

7,64

6,23

4,85

2,99

1,16
