AVGFLEX FOLDING AUTOMATIC skládací harmonikové fasádní stínící panely s motorickým pohonem, skládací okenice a panely s automatizovaným ovládáním nabízejí projektům funkčnost a jedinečný design. Systémová řešení AVGFLEX s designovými výplněmi z hliníkových panelů, které mohou být perforovány nebo embosovány v barevných povrchových úpravách AVG COLOR ARCHITECTURE s prémiovými kováními, spojují spolehlivou mechaniku s designem „tailor-made“ pro domy, rezidenční budovy i komerční stavby.
VÝHODY A POUŽITÍ PRO SYSTEM AVGFLEX FOLDING AUTOMATIC
Variabilní architektura: Modulární skladba křídel (2–6 a více podle typu) umožňuje stínění velkých otvorů, rohových prosklení i dlouhých fasádních pásů. Prostorově úsporné parkování balíku křídel k ose pojezdu. Vhodné pro nové stavby i rekonstrukce.
Komfort & tichý chod: Přesné vozíky a vodící lišty zajišťují snadné motorické ovládání a kultivovaný chod při každodenním používání.
Estetika bez kompromisů: Možnost fasádní-flush řešení (zapuštění vedení a překrytí kolejnic), čisté linie a jednotný výraz fasády v zavřené poloze.
Odolnost a bezpečnost: Systémy splňují požadavky pro exteriérové stínění, testy životnosti a odolnosti vůči větru, dostupná jsou řešení s vyšší třídou odolnosti.
Typické aplikace: Rodinné domy, bytové domy, administrativní budovy, retail, hotelové fasády, multifunkční haly. Naše systémy řeší stínění, vizuální filtr, privátní clony na lodžiích, stínící a bezpečnostní prvky v přízemích. Inspiraci nabízejí i realizace se skládacími okenicemi i harmonikové fasádní panely s posuvnými systémy na velkých plochách.
KREATIVNÍ VIZE & AVGFLEX FOLDING AUTOMATIC
AVGFLEX FOLDING AUTOMATIC harmonikové fasádní stínící panely s motorickým pohonem, skládací stínící okenice a dveře tvoří dynamický „živý plášť“ budovy. Přes den zabezpečují stínění, večer fasádu odlehčují perforovaným světelným rastrům. Kombinací plných a perforovaných výplní, reliéfních (embosovaných) vzorů a barev vytváříme na míru identitu objektu a to od minimalistické až po výrazně dekorovanou. V režimu otevření se panely kompaktně „odsunou“ mimo výhled a po „zavření“ naváží na rytmus fasády.
AVGFLEX FOLDING AUTOMATIC složí až šest oken a přesune je na jednu stranu vedle sebe. Pohon zajišťuje bezkartáčový elektromotor s vysoce kvalitním převodovým systémem a pohonným řemenem. Je odolný vůči povětrnostním vlivům a velmi trvanlivý.
Napájecí jednotka (může být dodána jiným výrobcem) je integrována v oblasti přívodního a distribučního kanálu v krycím profilu a nevyžaduje žádné další připojovací kabely.
Elektrická instalace proto odpovídá běžným standardům pro žaluziové systémy využívající komerčně dostupné ovládací prvky.
ZÁKLADNÍ TECHNICKÉ INFORMACE
AVGFLEX FOLDING AUTOMATIC
(automatizované ovládání))
- Výška panelů/křídel: min. 700 – max. 3200 mm | 3201* – 5000* mm
- Šířka panelů/křídel: min. 300 – max. 600 mm | 601* – 800* mm
- Max. hmotnost panelu/křídla: do ~30 kg s plynulým ovládáním díky UV-stabilním kladkám s kluznými ložisky
- Tloušťka panelu/křídla: min. 28 – max. 32 mm
- Perforace panelu/křídla: volitelný vzor | volitelné uspořádání | open area 10% – 50%*
- Embosování: vzor bubble, trojúhelník, kruh, čtverec | volitelné uspořádání
- Materiál panelu/křídla: hliník | na požádání – nerez* – corten* – aluzinek*-pozinkovaná ocel* – hliník stucco*
- Kování | spojovací materiál: vodící lišty – profily – konzoly/hliník natural, hliník anodized (silver) | panty – spojovací materiál/ nerez natural
- Barvy: hliník s povrchovou úpravou AVG COLOR ARCHITECTURE
- Max. šířka systému: 2 x 3600 mm | 2, 4 a 6 panelů/křídel na jednu stranu | sudý počet
- Konfigurace: skládání směrem ven nebo dovnitř | šířky systémů až do cca 7,20 m | sudý nebo lichý počet panelů/křídel | šířky systémů až do cca 12 m | 2, 4 a 6 lamel (pro pravé nebo levé řešení) | symetrické a asymetrické instalace lze libovolně kombinovat
- Max. plocha: 2 x 11,52 m²
- Rychlost posuvu: přibližně 55 mm/s
- Pohon: bezkartáčový elektromotor, odolný převod řemenový nebo řetězový pohon pro dlouhou životnost | tichý chod
- Napájení: 100 V AC až 240 V AC
- Třída ochrany: IP54
- Teplotní rozsah pro provoz: -20 °C až 60 °C
- Relativní vlhkost: 20% až 98%
- Estetika: AVGFLEX forslide – kolejnice zmizí za zavřenými dveřmi/ křídly
- Spolehlivost: materiály odolné vůči korozi
- Koncept: harmonikové skládací-posuvné panely/křídla/okenice, které se odsunou a složí do kompaktního balíku, možné parkování balíku v úhlu 90° k ose pojezdu | motoricky ovládané skládací-posuvné panely/křídla | balík se automaticky odsune a „zaparkuje“ na jedné straně, při zavření tvoří lícní rovinu s fasádou (façade-flush)
* uvažované a plánované projektové řešení konzultujte s technickým oddělením AVG METAL

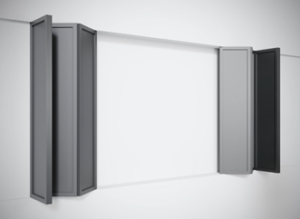

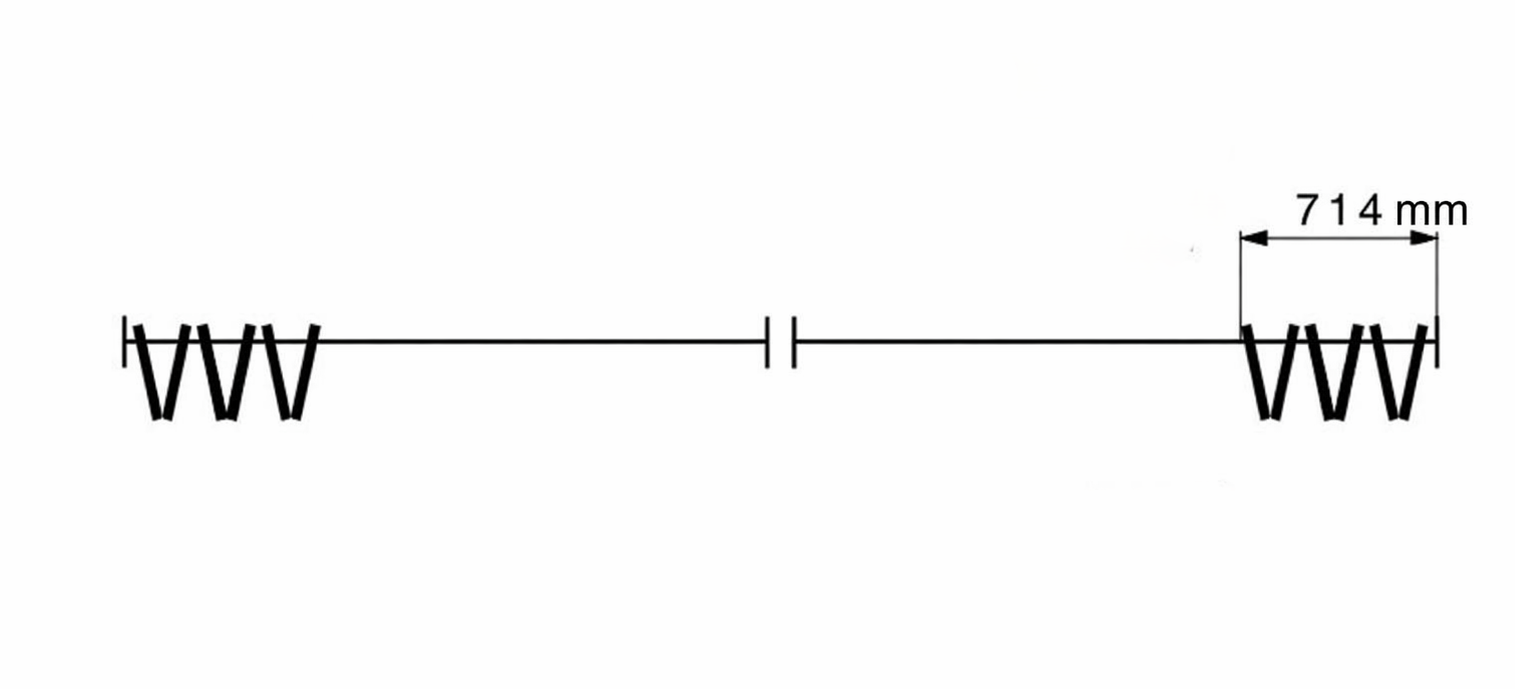

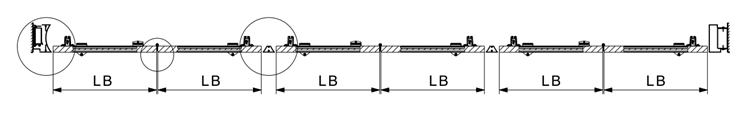

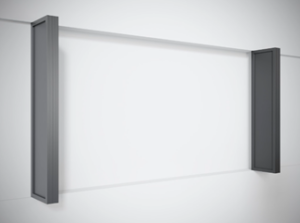

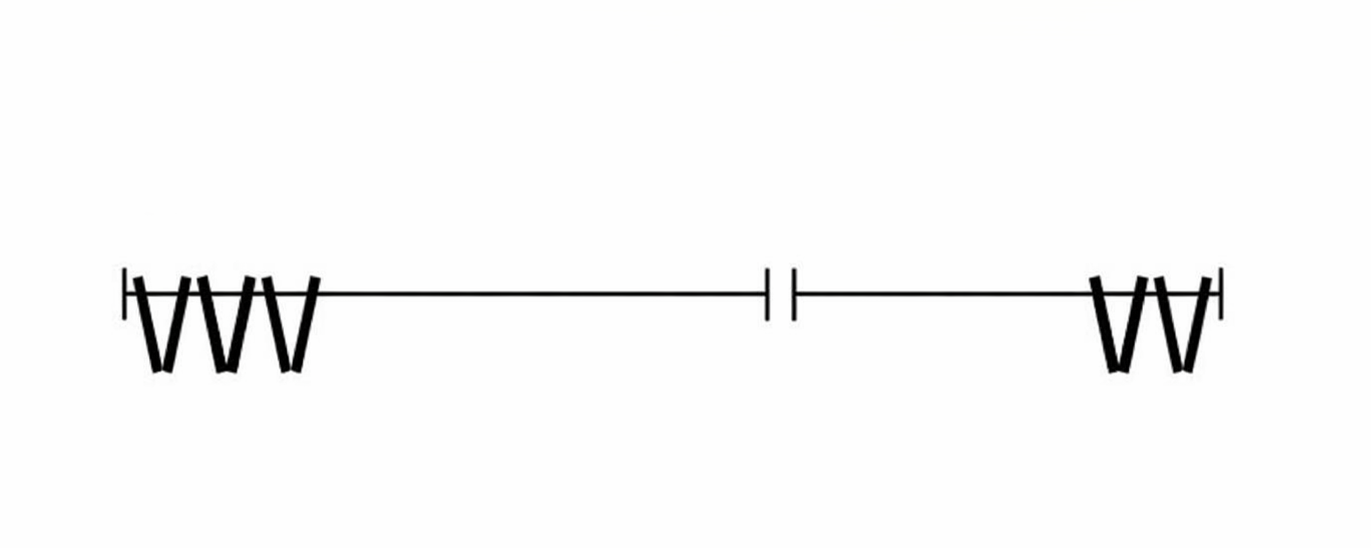

Skládací paket panelů se odsouvá mírně otevřený, přibližně pod úhlem 90° směrem k boční ose.

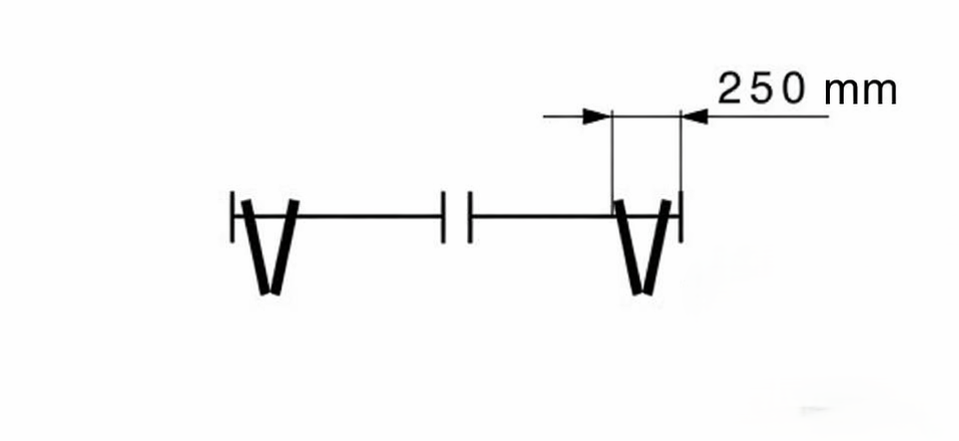

2 okenice:
176 mm (+74 mm ) = 250 mm

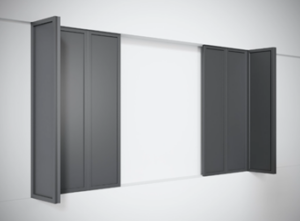

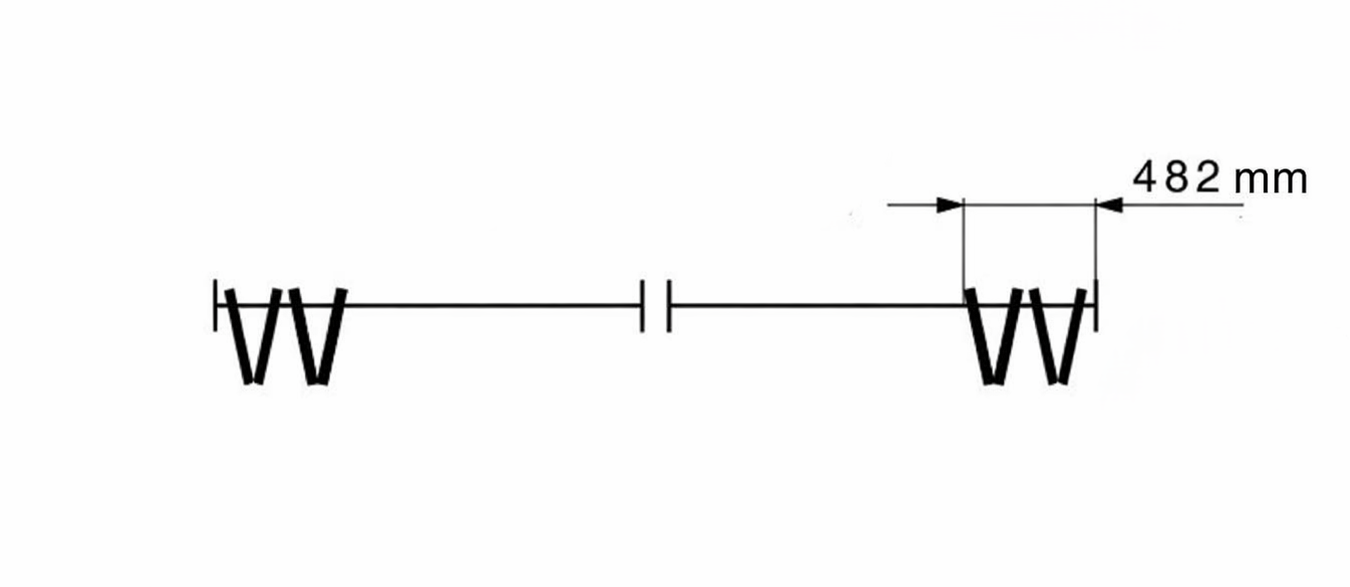

4 okenice:
408 mm (+74 mm ) = 482 mm
6 okenic
640 mm (+74 mm ) = 714 mm
pro částečné systémy:
je třeba připočítat 57 mm
Tyto rozměry závisí na tom, zda se jedná o symetrický nebo asymetrický systém.
Vrchní vedení systému AVGFLEX FOLDING AUTOMATIC: Montáž systému vrchního vedení pomocí ocelových kotev.

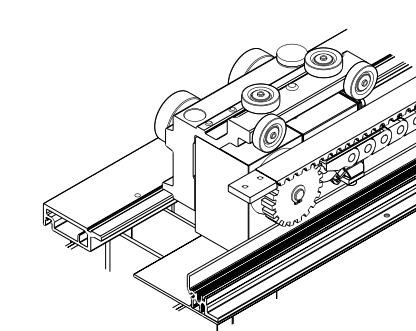

Vedení systému AVGFLEX FOLDING AUTOMATIC: Pohon a vozík tvoří kompaktní jednotku.

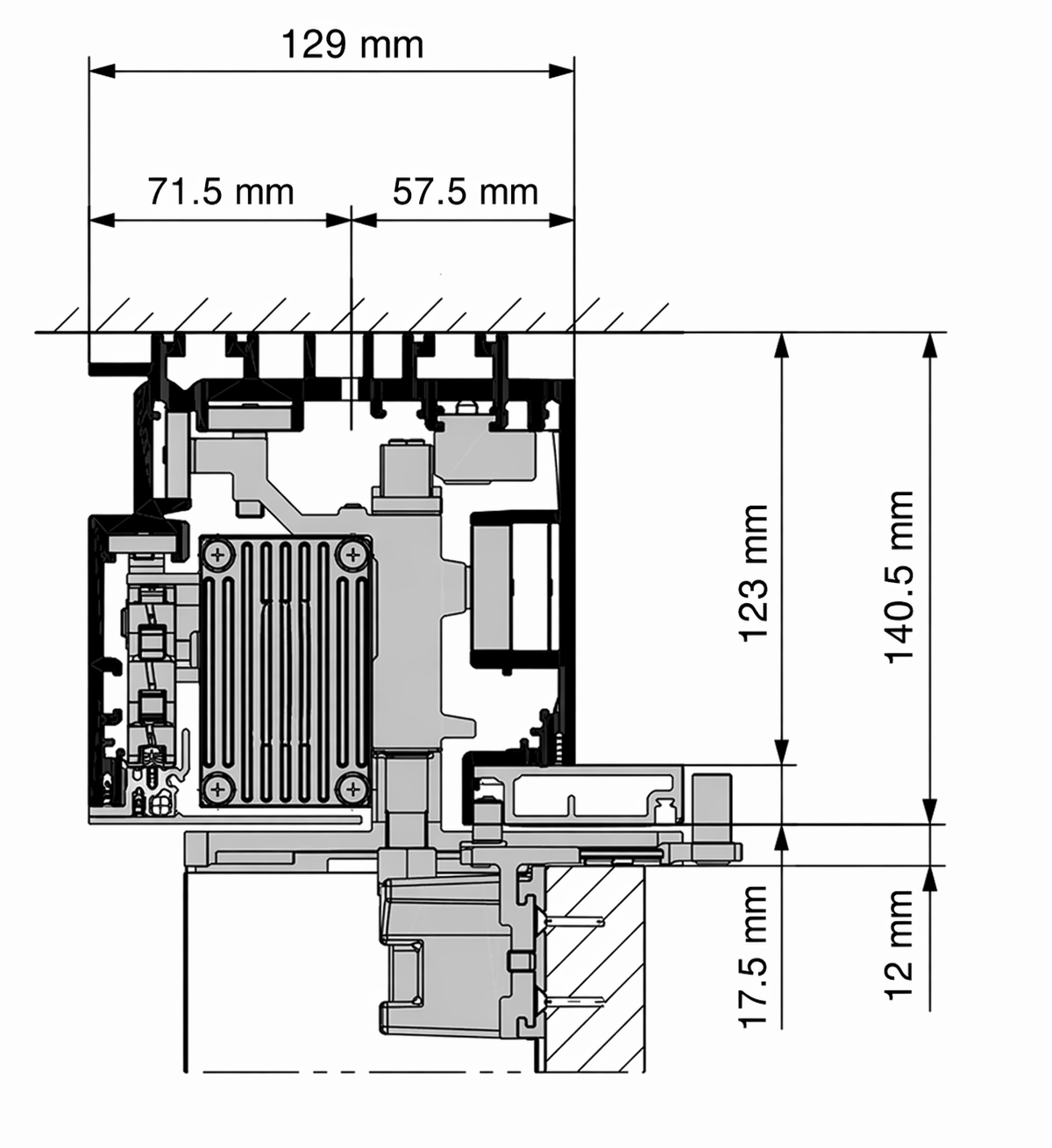

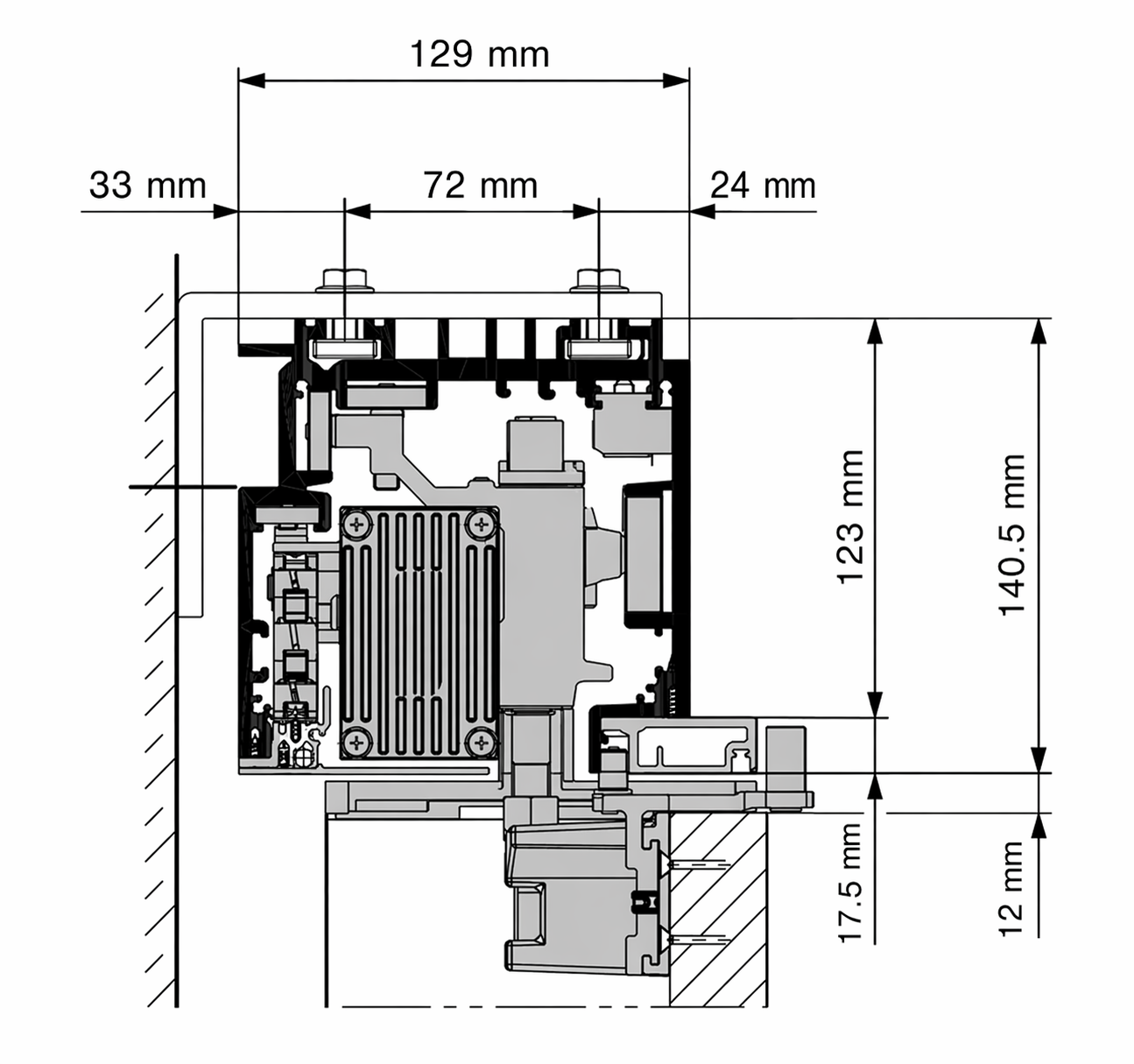

Vrchní motorické ovládání systému AVGFLEX FOLDING AUTOMATIC: Montáž systému pomocí ocelových konzol upevněných ke stěně. Informativní údaje-rozměry jsou uvedeny v mm.
Vrchní motorické ovládání systému AVGFLEX FOLDING AUTOMATIC: Montáž systému ke stropu. Informativní údaje-rozměry jsou uvedeny v mm.

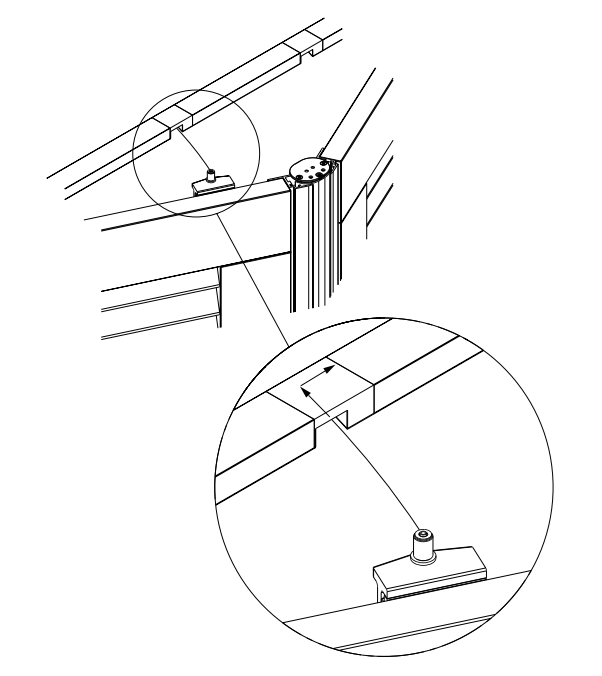

Systém se automaticky uzamkne v zavřené poloze.

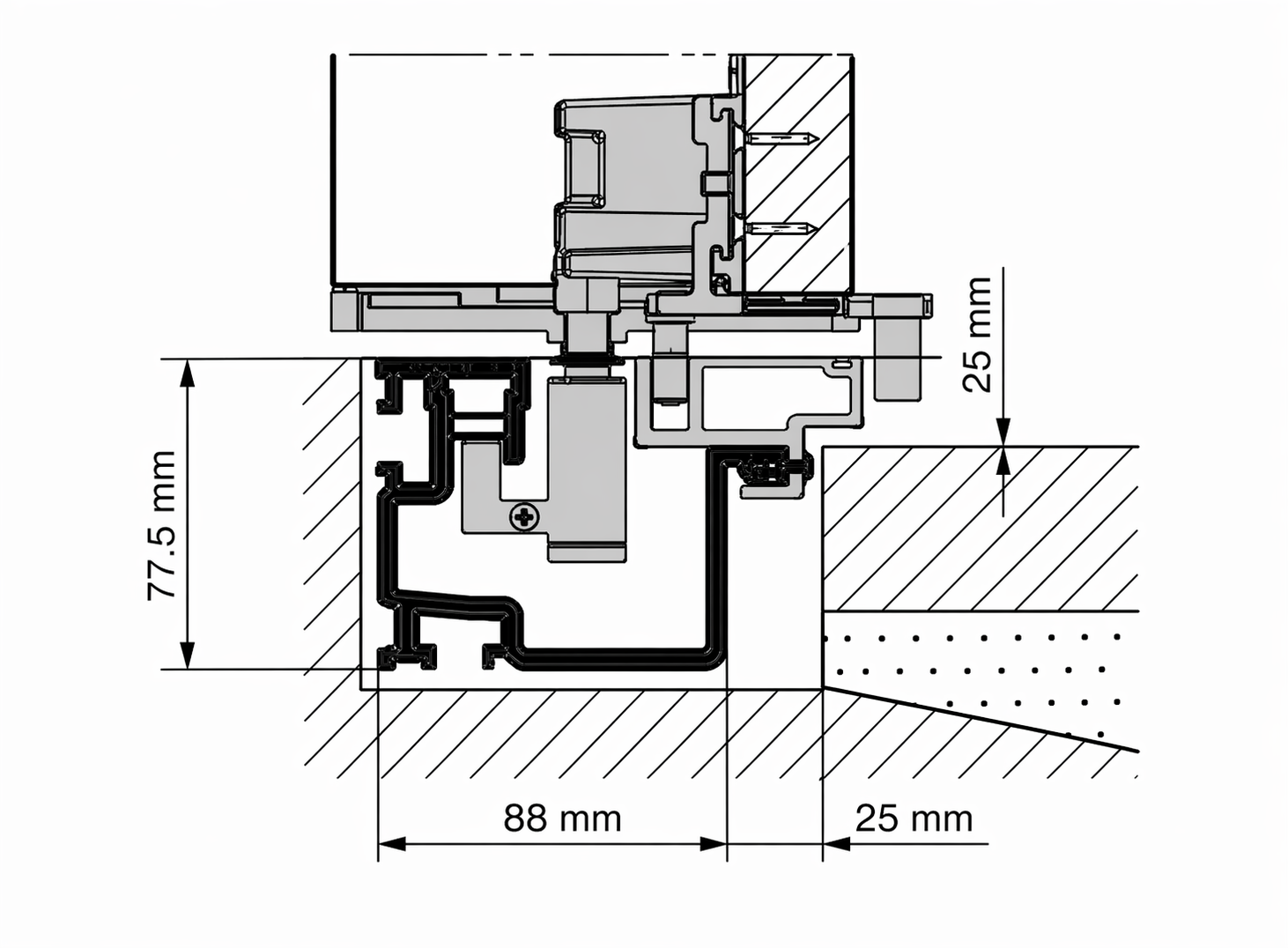

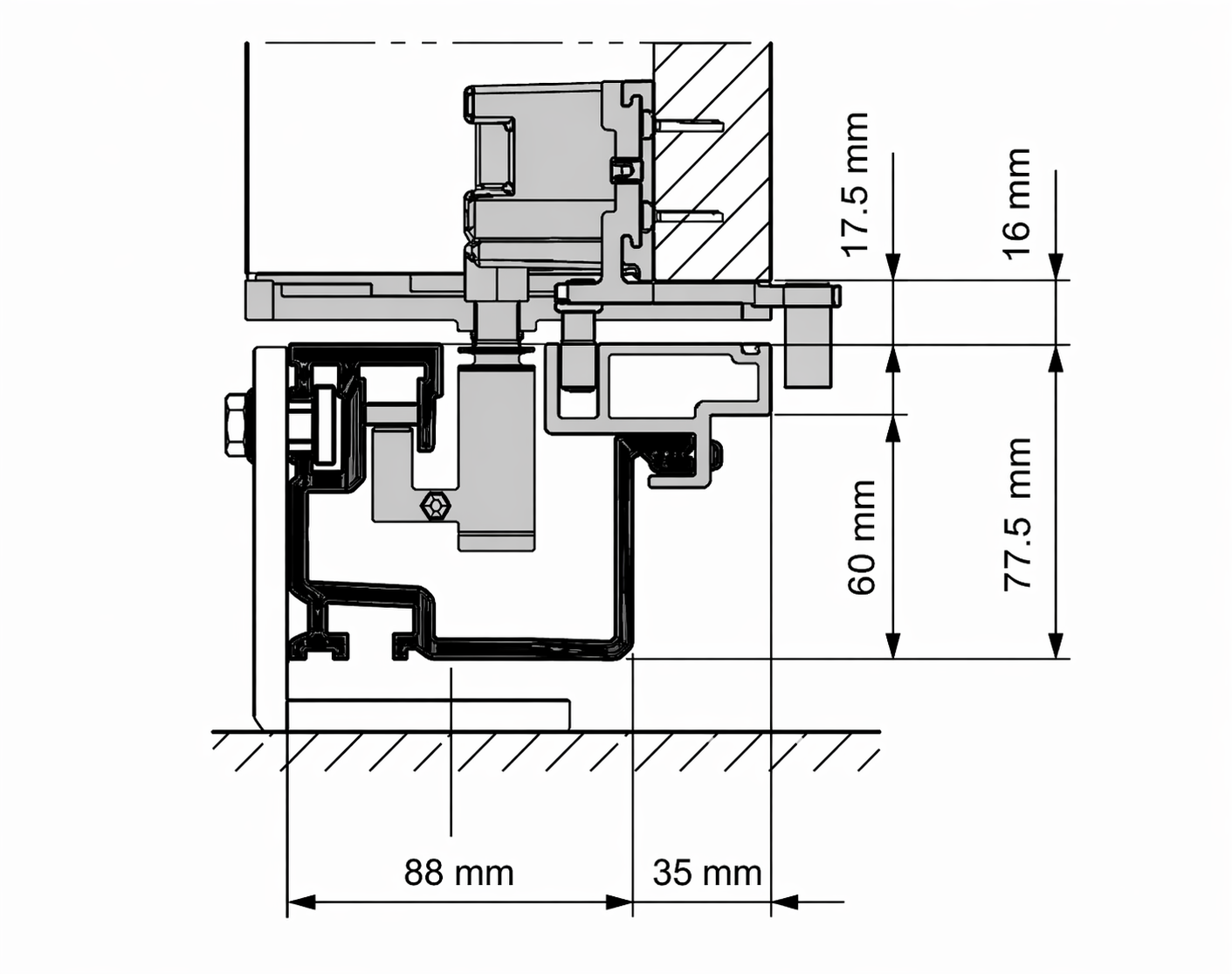

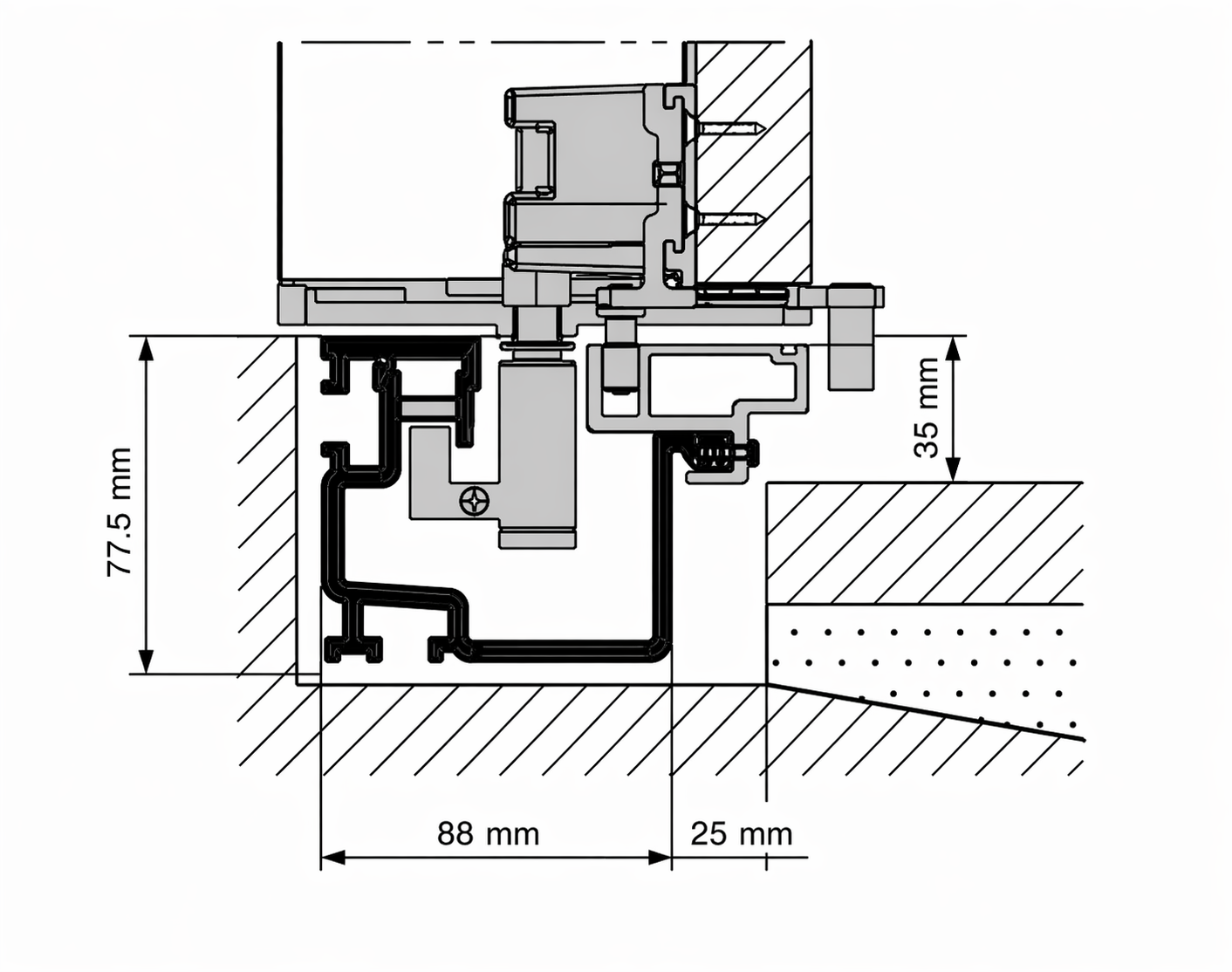

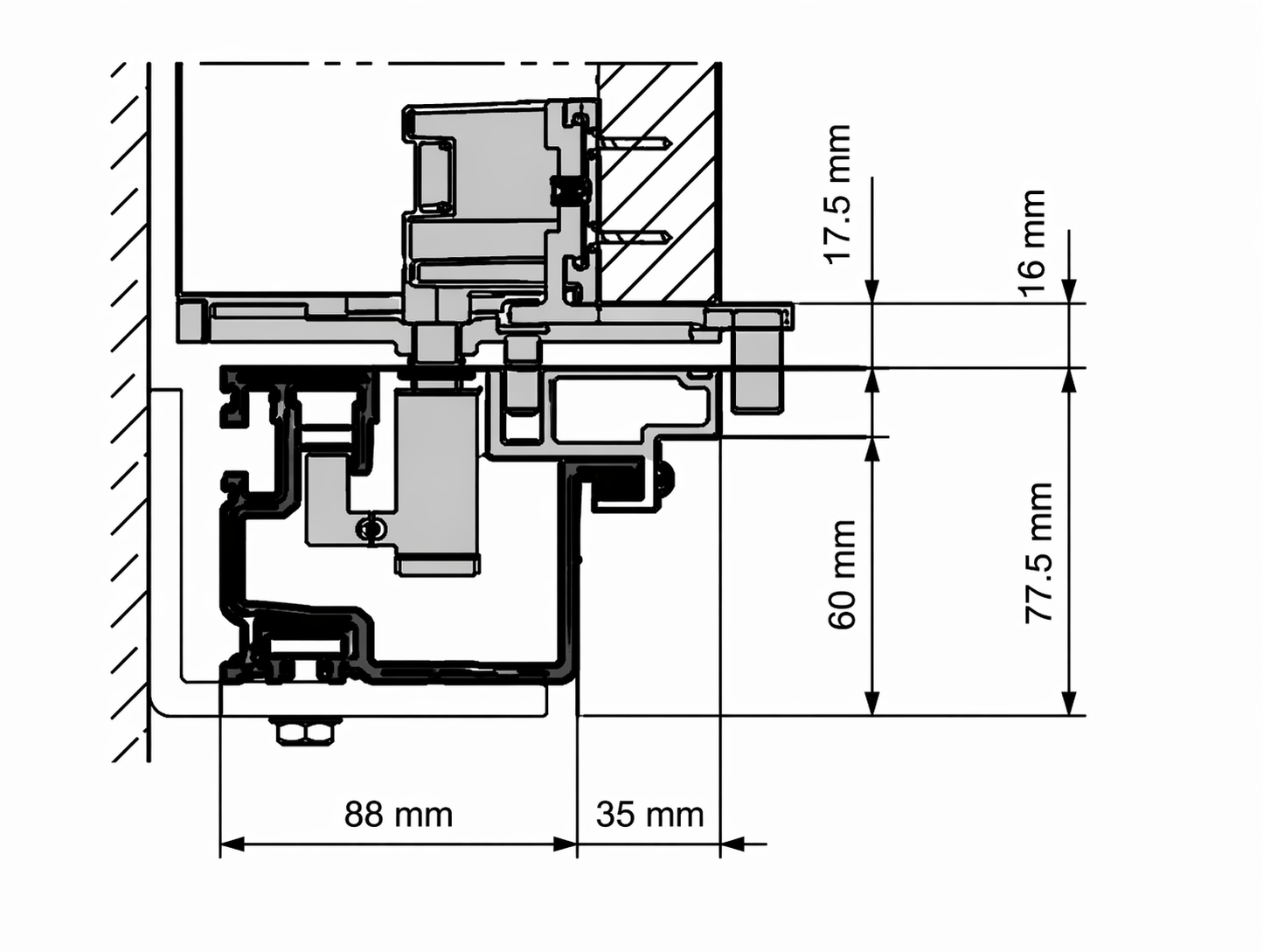

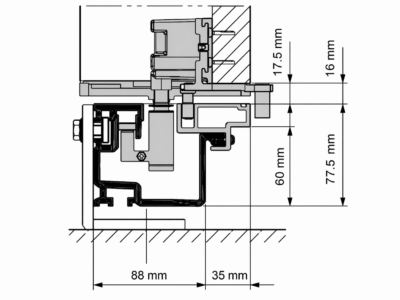

Spodní vedení systému AVGFLEX FOLDING AUTOMATIC: Montáž systému spodního vedení pomocí ocelových kotev nebo do podlahových pevných a odnímatelných desek.
AVGFLEX FOLDING AUTOMATIC KOMFORT A BEZPEČNOST
AVGFLEX FOLDING AUTOMATIC může být vyroben jako systém WALK-IN nebo NON-WALK. Rozdíl mezi systémem WALK-IN a systémem NON-WALK se týká hlavně bezpečnosti při průchodu člověka přes otvor, tedy zda může člověk procházet přes otevřený prostor, kde se panely/okenice pohybují v automatickém režimu nebo zda jsou panely dostupné dotyku člověka.
AVG WALK-IN
WALK-IN znamená, že člověk může bezpečně procházet skrz otvor, kde jsou panely.
WALK-IN je navržen tak, aby:
- chránil prsty a ruce před přivřením
- zajistil bezpečný pohyb panelů
- umožnil bezpečný přechod osob

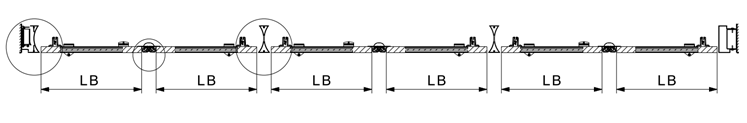

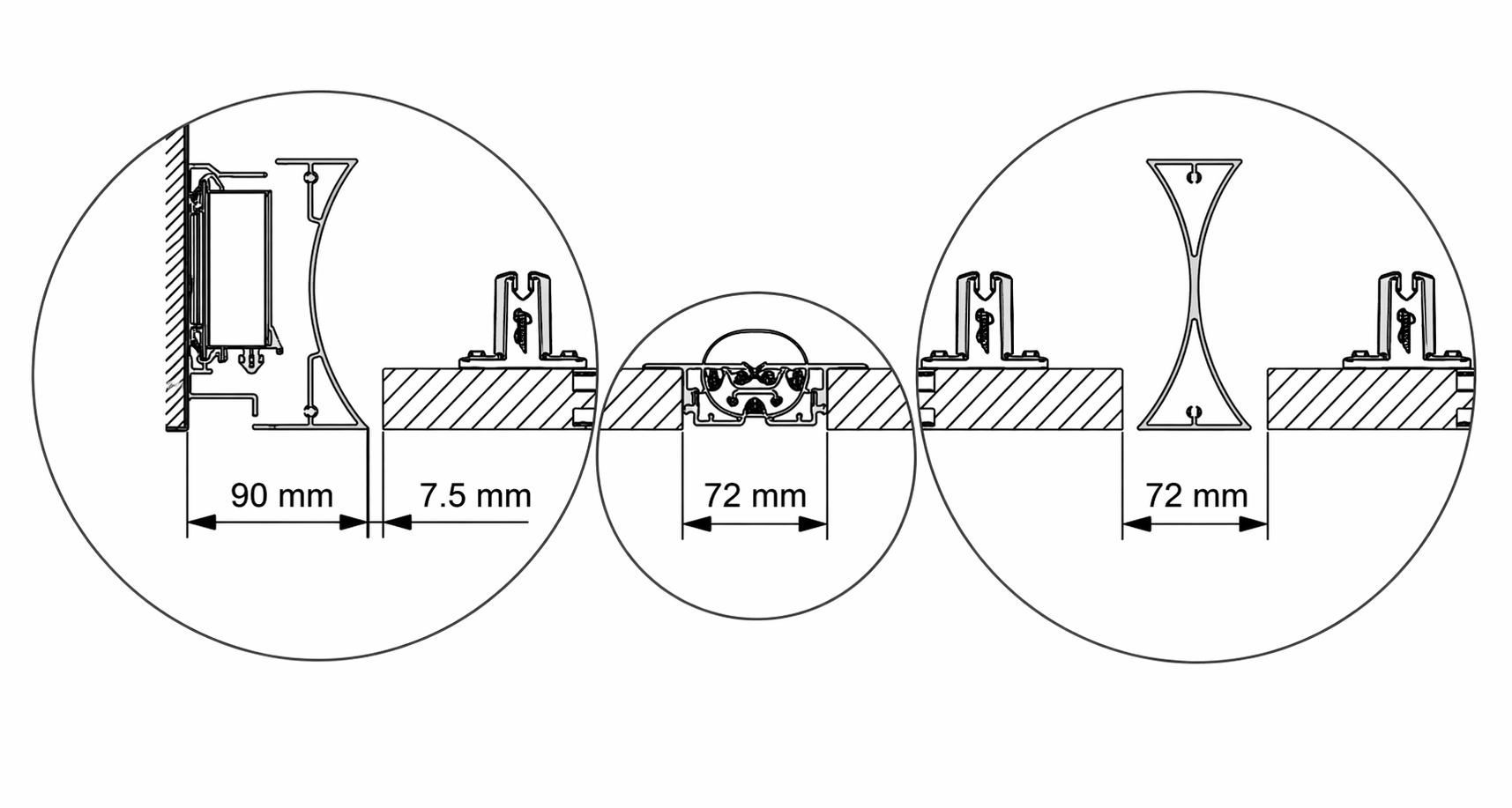

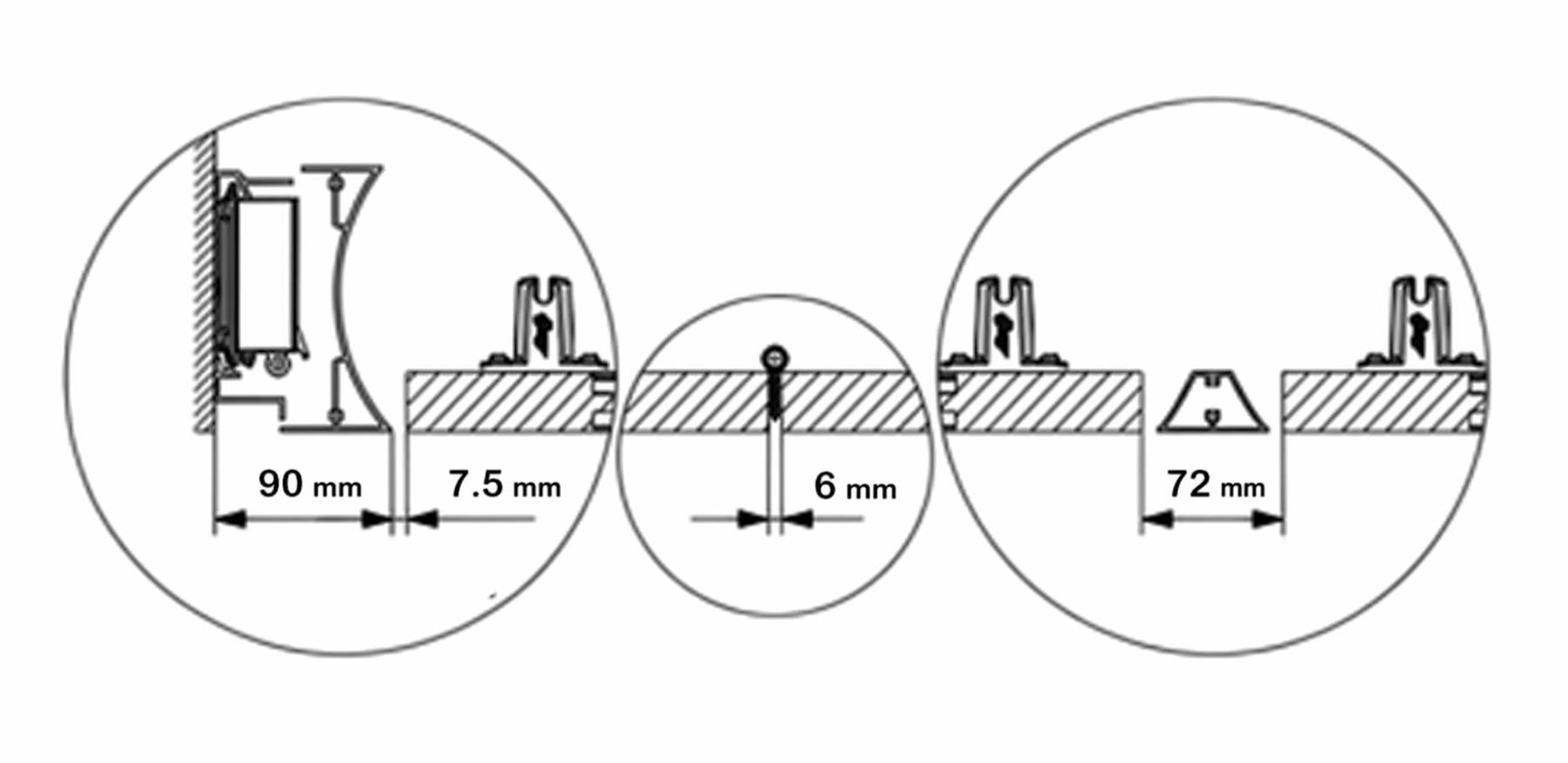

Mezi panely AVGFLEX je instalován speciální profil s dvojitým pantem (double hinge), který:
- vytváří větší bezpečné mezery
- snižuje riziko přivření prstů a rukou
- splňuje bezpečnostní požadavky pro místa, kde se pohybují lidé
Kde se používá AVG WALK-IN
- vstupy do budov
- terasy a balkony
- rodinné domy
- hotelové pokoje
- kancelářské budovy
- místa, kde lidé procházejí skrz otvor
- místa, kde je systém v možném dotyku, přístupu lidí
AVG NON-WALK-IN
NON-WALK-IN systém není určen k procházení lidí přes otvor.
Mezi panely AVGFLEX je instalován profil geometrického tvaru.
- jednodušší pant
- nižší hmotnost
- ekonomicky výhodnější
- jednodušší struktura
- systém nemá ochranu proti přivření prstů nebo ruky
Kde se používá AVG NON-WALK-IN
- fasády administrativních budov
- velké prosklené plochy
- architektonické stínění
- panely, přes které se neprochází
- místa, kde není běžně možný přímý přístup k systému
| SNADNÉ POROVNÁNÍ AVG WALK-IN vs. AVG NON-WALK-IN | ||
|---|---|---|
|
VLASTNOST |
AVG WALK-IN |
AVG NON-WALK-IN |
|
Přechod lidí |
ano |
ne |
|
Bezpečnost proti přivření |
vysoká |
základní |
|
Typ pantu |
dvojitý pant |
jednoduchý pant |
|
Profil systémový mezi panely |
robustnější |
lehčí |
|
Cena |
vyšší |
nižší |
|
Použití |
terasy, balkony, vstupy |
fasády, okna |
NÁVRHY A TECHNICKÁ ŘEŠENÍ
- Panely/křídla/okenice: Originální design v přibližných rozměrech: šířka do 600 mm x výška do 3200 mm x hloubka do 32 mm (jiné požadavky na rozměry konzultujte s technickým oddělením AVG METAL). Vzhled může být volitelný s různými perforacemi nebo is obrazovými motivy.
- Integrace do fasády: Hliníkové harmonikové skládací panely/křídla/okenice lze integrovat do provětrávaných fasád včetně skrytého vedení (façade-flush).
- Kování: Kompletní „on-building“ kování (horní kolejnice, vodící lišty, pojezdové vozíky, panty, dorazy, vodící elementy spodního vedení) podle velikosti otvorů, požadovaného komfortu a architektury fasády.
- Statika & vítr: Při návrhu zohledňujeme rozměry křídel, větrnou oblast stavby a třídu odolnosti dle EN 13659, u velkých ploch navrhujeme rozdělení do sekcí a optimalizaci parkování balíku.
- Ovládání: Manuální nebo motorické/automatické s možností řízení přes BMS/SMART (po dohodě).
MATERIÁL
- Hliníkové výplně AVGFLEX: Všechny výplně panelů/křídel/harmonikové okenice vyrábíme z hliníku jako plné panely/kazety, nebo rámová řešení s vložkou, nebo perforované a embosované panely/kazety. Volba tloušťek, výztuh a perforací, prolisů vychází z rozměrů a zatížení.
- Povrchová úprava: Barevné úpravy podle AVG COLOR ARCHITECTURE powder coating, jemné struktury, metalické efekty, speciální dekory, dostupné kombinace „dual-tone“ pro líc/rub. Viz palety a vzorníky AVG COLOR ARCHITECTURE.
- Speciální materiály: Skládací dveřní křídla, okenice, panely/kazety nebo fasády můžeme na požádání po technické konzultaci vyrobit iz materiálů nerez – corten – aluzinek – pozinkovaná ocel – hliník – stucco
POŽÁRNÍ ODOLNOST A1
Fasádní hliníkové panely/kazety AVG METAL mají požární klasifikaci s označením A1 nebo A2.
Nejvyšším požadavkem na požární bezpečnost všech staveb je ochrana lidského života. Bezpečnostním a technickým požadavkem požární ochrany budov je zajištění stavebních konstrukcí před šířením požáru. Dalším požadavkem požární bezpečnosti budov je ochrana majetku a zabránění šíření požáru.
INDIVIDUÁLNÍ PERFORACE
AVGFLEX FOLDING MANUAL skládací harmonikové fasádní panely a harmonikové okenice z hliníku mohou mít volitelnou perforaci (standardní rastry, gradienty, písmo/logo, piktogramy, obrazové motivy) i embosované vzory pro plastickou hru světla a stínu. Perforace optimalizujeme na rovnováhu mezi průvzdušností, stíněním a tuhostí panelu/křídla nebo na přání připravíme protosérii. Výrobní a designová logika AVGFLEX FOLDING MANUAL může být kompatibilní s návrhem kovových fasád nebo perforovaných fasád, kde můžeme zachovat jednotný výraz napříč obvodovým pláštěm budovy.
| AVG KRUHOVÁ PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Průměr Ø (mm) |
|
|
Standard |
2, 4, 5, 6, 8, 10, 12, 15, 18, 20, 25, 28, 30, 35, 40, 45, 50, 60, 80 |
|
Individuál |
na požádání | ≤ 200 |
| AVG ČTYŘCOVÁ PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr (mm) |
|
|
Standard |
5×5 | 6×6 | 8×8 | 10×10 | 15×15 | 18×18 | 20×20 | 25×25 | 30×30 | 40×40 | 50×50 |
|
Individuál |
na požádání | ≤ 300×300 |
| AVG OBDÉLNÍKOVÁ PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr šířka x délka (mm) |
|
|
Standard |
10×20 | 20×30 | 30×60 | 40×80 | 50×120 |
|
Individuál |
na požádání | ≤ 200×500 |
| AVG MOON PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr šířka x délka (mm) |
|
|
Standard |
13×85 |
|
Individuál |
na požádání | 100×300 |
| AVG CROSS PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr (mm) |
|
|
Standard |
20×20 | 25×25 | 30×30 |
|
Individuál |
na požádání |
| AVG WAVE PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr šířka x délka (mm) |
|
|
Standard |
15×85 |
|
Individuál |
na požádání |
| AVG TRIANGLE PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr (mm) |
|
|
Standard |
20×20×20 | 30×30×30 | 59×59×59 | 70×70×70 | 80×80×80 | 100×100×100 |
|
Individuál |
na požádání |
| AVG HEXAGON PERFORACE | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Průměr Ø (mm) |
|
|
Standard |
40, 45, 50, 60, 70, 80, 90, 100 |
|
Individuál |
na požádání | ≤ 200 |
| AVG BUBBLE EMBOSSING | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Průměr Ø (mm) |
|
|
Standard |
25, 50, 70 |
|
Individuál |
na požádání | ≤80 |
|
Hloubka (mm) |
3–6 (podle tloušťky materiálu) |
|
Orientace |
pozitiv – negativ |
| AVG TRIANGLE EMBOSSING | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr (mm) |
|
|
Standard |
59×59×59 |
|
Hloubka (mm) |
3–6 (podle tloušťky materiálu) |
|
Orientace |
negativ – pozitiv |
| AVG SQUARE EMBOSSING | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Rozměr (mm) |
|
|
Standard |
20×20 | 40×40 |
|
Individuál |
na požádání | ≤80×80 |
|
Hloubka (mm) |
0,5–2,5 (podle tloušťky materiálu) |
|
Orientace |
negativ – pozitiv |
| AVG CIRCULAR EMBOSSING | |
|---|---|
|
Uspořádání |
řadové, přesazené, individuální, obrazové |
|
Průměr Ø (mm) |
|
|
Standard |
20, 40 |
|
Individuál |
na požádání | ≤80 |
|
Hloubka (mm) |
0,5–2,5 (podle tloušťky materiálu) |
|
Orientace |
pozitiv – negativ |
BARVY A POVRCHOVÉ ÚPRAVY
Nabízíme kompletní portfolio barev a efektů AVG COLOR ARCHITECTURE: hladké/matné, jemná struktura, metalíza, speciální kolekce a imitace materiálů pro kovové fasády, obklady, harmonikové panely, dveřní křídla, harmonikové okenice. Všechny povrchy jsou vhodné do exteriéru nebo interiéru a můžeme je dodat dle požadavku zákazníka nebo architekta.
INTEGRACE S FASÁDOU
AVGFLEX FOLDING AUTOMATIC harmonikové panely, skládací fasádní křídla a harmonikové okenice, mohou být navrženy tak, aby se daly integrovat do kovové předsazené fasády AVG METAL. Díky tomu lze dosáhnout jednotného architektonického výrazu napříč celou budovou od pevných fasádních prvků až po pohyblivé stínění.
Skládací okenice, harmonikové fasádní panely, skládací fasádní křídla AVGFLEX FOLDING AUTOMATIC, mohou být vyrobeny ve stejném materiálovém, barevném a perforovaném provedení jako fasádní kazety, lamely či designové profily AVG METAL. Výsledkem je fasáda, která působí kompaktním a esteticky koherentním dojmem, přičemž pohyblivé části jsou vizuálně nerozeznatelné od pevných panelů, dokud se neotevře.
Architekti a investoři tak získávají možnost vytvořit „živou fasádu“, která reaguje na světelné podmínky, soukromí a provoz budovy.
Pohyb hliníkových panelů / křídel / oken AVGFLEX FOLDING AUTOMATIC dokáže měnit výraz stavby během dne a to od minimalistické monolitické plochy po otevřenou, vzdušnou strukturu s výraznými perforacemi a stínovou hrou.
AVGFLEX FOLDING AUTOMATIC umožňuje investorům, zákazníkům, architektům a projektantům navrhovat budovy, kde se technologie stává designem a kde jsou stínící prvky nejen funkční, ale také esteticky rovnocenné s fasádním obkladem.
AVG METAL
AVG METAL, VÁŠ PARTNER
Kontaktujte nás pro váš projekt
AVG METAL se specializuje na poskytování komplexních služeb v oblasti dodávek a výroby kovových produktů pro moderní architekturu a průmysl. S naším seriózním přístupem, know-how a R&D nabízíme architektům, projektantům, partnerům a zákazníkům širokou škálu kovových řešení pro průmysl, moderní fasády, obklady, kovové profily a další produkty, které splňují nejvyšší standardy kvality a estetiky.
